Montage Der Bürstenwalze - HOLMS SL 2,0 Bedienungsanleitung

4. Die Bürstenwalze ein bisschen vom Boden hochheben
und die Bürstenelemente und Zwischenringe ausziehen.
Die Bürstenwalze absenken.
5. Der Bürstenkern auf eventuelle Schäden kontrollieren.

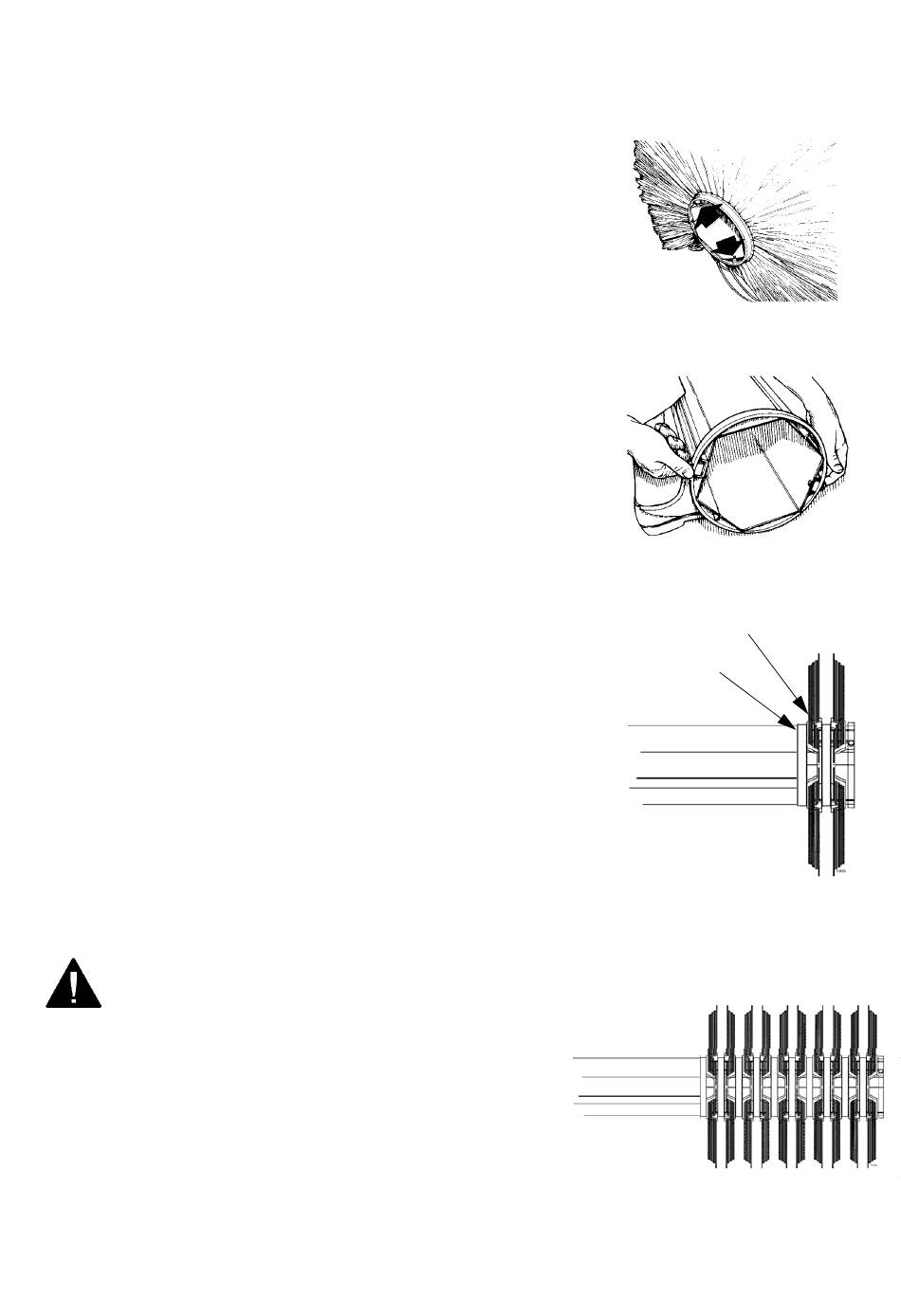

6. Einen Endring am Bürstenkern festschrauben Bild 19.
18. Die Schrauben des Endringes
7. Der Bürstenkern mit dem Endring nach unten senkrecht
aufrichten.
8. Ein Bürstenelement mit Führungsstift in eine der Bürsten-
führungen montieren.
9. Einen Zwischenring aufsetzen.
10. Ein Bürstenelement, gedreht, wie im Bild 20, montieren
und einen Zwischenring aufsetzen.
19. Montage des Endringes
11. Abwechselnd Bürstenringe und Zwischenringe aufsetzen.
Achtung! Die Bürstenringe sollen wechselweise, wie im Bild
21 gezeigt, montiert werden.Dies ist nur für Bee-line Bürsten
gültig.
Bürstenringe
Zwischenringe
12. Am Aussenende des Bürstenkerns können zwei Bürstene-
lemente aufgesetzt werden so dass die volle Kernlänge/Breite
erreicht wird.
13. Den anderen Endring festschrauben.
Montage der Bürstenwalze
1. Die Bürstenwalze auf die Mitnehmerhülse des montierten
Seitenrahmens setzen.
2. Den Seitenrahmen mit Hydraulikmotor und Mitnehmerhül- 20. Montage der Bürstenringe
se, auf die zwei Führungsstifte montieren.
Achtung! Klemmgefahr.
3. Die vier Schrauben des Seitenrahmens festschrau-
ben.
4. Die Befestigungen der Hydraulikschläuche am Querrah-
men anbringen.
21. Korrekt Montage
