Art.-Nr. 558651ARTR

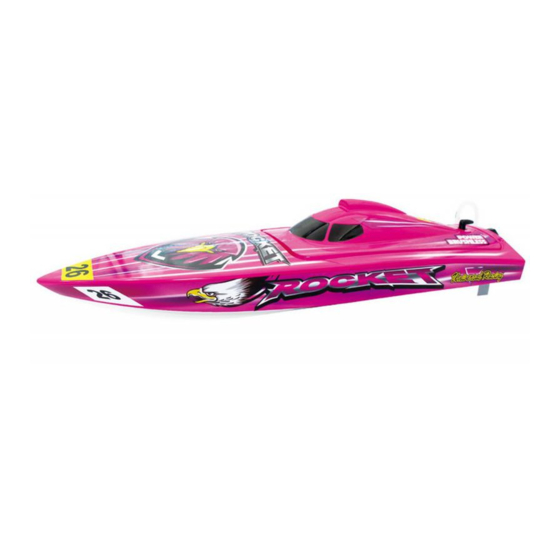

ROCKET V2 DEEP V ARTR
Das Joysway Rocket V2 Rennboot ist der ultimative Eyecatcher auf dem Wasser! Neben dem
attraktiven Design besticht das Rocket V2 Rennboot durch seinen atemberaubenden Speed
auf dem Wasser: Das Boot fliegt förmlich über die Wellen! Hier gehen Design und Performance
Hand in Hand. Der im Rocket V2 fertig eingebaute Brushless-Antrieb mit Wasserkühlung für 3s
LiPo-Akkus beschleunigt das Rocket V2 Rennboot auf mehr als 55 km/h. Und selbst wenn das
Boot bei dieser Geschwindigkeit einmal auf dem Rücken liegt, ist das kein Problem: Durch den
im Rumpfdesign integrierten Flutkanal richtet sich das Boot von selbst wieder auf und die Fahrt
geht weiter. Alle Komponenten, wie wassergekühlter Brushless Motor, wassergekühlter Regler
und das Ruderservo mit Metallgetriebe sowie die 2.4 GHz Fernsteuerung sind bereits im Modell
fahrfertig eingebaut. Mit dem 2.4 GHz Pistolensender lässt sich das Rennboot leicht und präzise
steuern. Der Schiffsständer und ein Ersatz-Propeller runden den Lieferumfang des Rocket V2 ab.
Das Modell ist ausschließlich für den Einsatz in Süßwasser ausgelegt. Das Modell darf
✻
nicht in Salzwasser betrieben werden!
Überprüfen Sie vor jeder(!) Fahrt den Silikonschlauch der Wasserkühlung auf Verschmut-
✻
zungen. Der Einlass am Rumpfboden darf nicht verformt oder verstopft sein. Bei fehlender
Wasserkühlung können der Motor und der Regler irreparabel beschädigt werden.
Die Flexwelle im Modell muss nach jedem(!) Fahrtag mit dem Spezial-Wellenfett
✻
Art.-Nr. 25RO5557 nachgefettet werden!
BEDIENUNGSANLEITUNG
Ein Qualitätsprodukt im Vertrieb von
Wichtiger Hinweis
Bitte bewahren Sie diese Dokumentation für Ersatzteilbestellungen auf.
TECHNISCHE DATEN
Gesamtlänge: 620mm
Breite: 155mm
Rumpflänge: 550mm
Gewicht: 740g (ohne Akku)
Motorart: Brushless, wassergekühlt
Regler: 30A wassergekühlt & wasserdicht
Servo: 9g Servo mit Metallgetriebe
RC-FUNKTIONEN
Motor
Ruder
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Joysway ROCKET V2 DEEP V ARTR
Inhaltszusammenfassung für Joysway ROCKET V2 DEEP V ARTR
- Seite 1 Ein Qualitätsprodukt im Vertrieb von Art.-Nr. 558651ARTR ROCKET V2 DEEP V ARTR Das Joysway Rocket V2 Rennboot ist der ultimative Eyecatcher auf dem Wasser! Neben dem TECHNISCHE DATEN Gesamtlänge: 620mm attraktiven Design besticht das Rocket V2 Rennboot durch seinen atemberaubenden Speed Breite: 155mm auf dem Wasser: Das Boot fliegt förmlich über die Wellen! Hier gehen Design und Performance...
-
Seite 2: Inhaltsverzeichnis
1. INHALTSVERZEICHNIS 1. INHALTSVERZEICHNIS 2. SICHERHEITSHINWEISE 3. LIEFERUMFANG 4. MONTAGE & INBETRIEBNAHME 5. HINWEISE ZUR BEDIENUNG 6. DIE CHECKLISTE VOR DEM START 7. AUF DIE WARTUNG KOMMT ES AN 8. ERSATZTEILE 9. BETRIEBSSTÖRUNGEN 10. GEWÄHRLEISTUNG & KONFORMITÄT EMPFOHLENES ZUBEHÖR Wellenfett GLS Innensechskant 4er Set Innensechskant 4er Set HSS lang Art.-Nr. -
Seite 3: Sicherheitshinweise
2. SICHERHEITSHINWEISE 2.1 | ALLGEMEINE SICHERHEITSHINWEISE FÜR BOOTE MIT ELEKTROANTRIEB ✻ Dieses Modell ist kein Spielzeug, geeignet für Modellsportler ab 14 Jahren. ✻ Verwenden Sie das fertige Modell ausschließlich gemäß seiner vorgesehenen Bestimmung, wie unter dem Kapitel „Hinweise zur Bedienung“ in dieser Bedienungsanleitung erläutert. ✻ Montieren Sie das Modell grundsätzlich nur nach der Bedienungsanleitung zusammen. - Seite 4 2. SICHERHEITSHINWEISE 2.2 | SICHERHEITSHINWEISE FÜR DEN UMGANG MIT LIPO / LIPO HV / LIFE / LI-ION AKKUS ALLGEMEINES ✻ LiPo / LiPo HV / LiFe / Li-Ion Akkus bedürfen besonderer Aufmerksamkeit! ✻ Fehlbehandlung bei Ladung und Entladung können zu Feuer, Rauchentwicklung, Explosion und Vergiftung führen. ✻ Die Nichtbeachtung von Anleitungs- und Warnhinweisen kann zu Leistungseinbußen oder sonstigen Defekten führen.
-
Seite 5: Lieferumfang
3. LIEFERUMFANG Ohne Abbildung Kabelbinder ✻ Wassergekühlter Brushless-Motor (im Modell vormontiert) Sechskantschlüssel 2,0 mm / 2,5 mm ✻ Wassergekühlter Brushless-Regler (im Modell vormontiert) ✻ 9g Servo mit Metallgetriebe (im Modell vormontiert) XT60-Buchse mit Schrumpfschlauch Pistolensender ✻ Klettband f. Akku Wasserdichtes Klebeband 1x Ersatz-Propeller Bootsständer... -
Seite 6: Montage & Inbetriebnahme
4. MONTAGE & INBETRIEBNAHME 4.1 | AA-BATTERIEN IM SENDER EINSETZEN Verwenden Sie immer 4 frische AA-Batterien im Sender. 1. Stellen Sie sicher, dass der EIN / AUS-Schalter des Senders in der Position "AUS" ist. 2. Entfernen Sie die Batteriefachabdeckung, indem Sie auf den Pfeil drücken und schieben. -
Seite 7: Der Bootsständer
4.4 | DER BOOTSSTÄNDER Stecken Sie die drei runden ABS Verbinden in eins der Seitenteile. Nehmen Sie das andere Seitenteil und drücken Sie es fest auf die Verbinden. Nehmen Sie anschließend die vier gepolsterten Klebestreifen und kleben Sie sie auf die Auflage- flächen wie drgestellt. -
Seite 8: Funktion Der Rc-Anlage Prüfen
4.6 | FUNKTION DER RC-ANLAGE PRÜFEN Stellen Sie das Modell auf den Bootsständer. Achten Sie darauf, dass der Propeller sich frei drehen kann. VORSICHT! Fassen Sie NIEMALS in den drehenden Propeller - Verletzungsgefahr! 1. Schalten Sie immer zuerst den Sender ein, bevor Sie den Antriebsakku am Regler anschließen. -
Seite 9: Einstellungen Am Sender
4.8 | EINSTELLUNGEN AM SENDER 4.8.1 | EINSTELLUNGEN AM SENDER Ruderservo-Laufrichtung Gastrimmung, Bremse Rudertrimmung, rechts Gastrimmung, Vollgas Rudertrimmung, links Ruderservo max. Ausschlag rechts Ruderservo Power LED max. Ausschlag links Hauptschalter 4.8.2 | EPA - MAXIMALER SERVOAUSSCHLAG UMKEHR DER SERVOLAUFRICHTUNG Mit dieser Funktion kann der maximale Servoweg für das Ruder für beide Seiten zwischen 0% - 100% getrennt eingestellt werden. -
Seite 10: Einstellungen Am Regler
4.9 | EINSTELLUNGEN AM REGLER ✻ Bei einem neuen Modell sind KEINERLEI Einstellarbeiten am Regler erforderlich. Das Modell ist mit einem wassergekühlten Brushless Regler ausgestattet. Der Regler hat einen integrierten Temperaturschutz, der bei 110°C den Regler abschaltet. Außerdem ist der Regler mit einen Unterspannungsschutz ausgestattet. Bei einer Span- nung von 3,2V pro Zelle (9,6V Gesamtspannung) schaltet der Regler den Motor ab, um den LiPo-Akku vor Tiefentladung zu schützen. -
Seite 11: Aufladen Des 11,1V Lipo-Akkus
ACHTUNG: Kapitel 4.10 gilt NUR für das RTR Set mit dem abgebildeten Akku und Ladegerät! 4.10 | AUFLADEN DES 11,1V LIPO-AKKUS 1. Schließen Sie das Netzkabel am Ladegerät an und stecken Sie es anschließend in eine 230V Steckdose. 2. Verbinden Sie den 11,1V LiPo-Akku mit dem XH- Balancer-Anschluss des Ladegerätes. -
Seite 12: Hinweise Zur Bedienung
5. HINWEISE ZUR BEDIENUNG 5.1 | MODELL EINSCHALTEN - VOR DEM FAHRBETRIEB 1. Schalten Sie den Sender ein. Überprüfen Sie, ob die rote LED des Senders hell leuchtet. 2. Überprüfen Sie, ob sich die Stabilisator-Flossen in der korrekten Position befinden. 3. - Seite 13 5. HINWEISE ZUR BEDIENUNG 5.5 | AUF DEM WASSER DIE UMGEBUNG Sie benötigen einen See oder einen Flußlauf mit nur gerin- ger Strömung. Die Rennstrecke sollte durch Bäume gegen Wind abgeschirmt sein. Das Wasser sollte möglichst glatt sein. Stellen Sie sicher, daß Sie Ihr Schiff bergen können, wenn der Akku / Tank leer ist.
-
Seite 14: Die Checkliste Vor Dem Start
6. DIE CHECKLISTE VOR DEM START ❑ Ist das Deck richtig befestigt? Sind alle Rumpfdurchbrüche dicht? ❑ ❑ Ist die Schiffswelle geschmiert? Ist die Antriebsschraube fest? ❑ ❑ Sind alle zu fettenden Teile mit Fett versorgt? ❑ Ist Schraubensicherungslack auf die notwendigen Verbindungen aufgebracht? Läuft die Schiffswelle frei und ohne Beeinträchtigung? ❑... -
Seite 15: Spezielle Wartungshinweise
7.1 | SPEZIELLE WARTUNGSHINWEISE 7.1.1 | AUS- & EINBAU DER FLEXWELLE Bei Rennbooten muss nach jedem Fahrtag bzw. nach etwa jeder 3. Akkuladung die Flexwelle nachgefettet werden, um die Leichtgängigkeit zu gewährleisten und um den Eintritt von Wasser ins Bootsinnere zu verhindern! (1) Lösen Sie wie dargestellt mit zwei 8 mm Sechskant-Maul- schlüsseln die Kupplung und ziehen Sie die Welle nach hinten raus. -
Seite 16: Ersatzteile
8. ERSATZTEILE Art.-Nr. Artikelname 55865103 Brushless Motor D2842 Rocket 55860103 Flex Shaft Rocket 55860104 Ruder Set Rocket 55865102 Rumpf ohne Dekor Rocket 55865205 Motorhalterung mit Wasserkühlung Rocket 55930511 2-Blatt Schraube P1.4x35 Rocket 55820902 BL Regler 30A watercooled SuperMonoX, Rocket 55930518 Sender 2.4GHz J2C93 SuperMonoX, Bullet, Rocket 55930519 Empfänger J2C91R 4K., SuperMonoX, Bullet, Rocket... -
Seite 17: Gewährleistung & Konformität
Voraussetzungen erfüllt werden: • Legen Sie Ihrer Sendung den Kaufbeleg (Kassen- KONFORMITÄTSERKLÄRUNG zettel/Rechnungskopie) bei. Hiermit erklärt die Firma Joysway, dass sich die Funkanlage • Betrieb des Gerätes gemäß der Bedienungsanlei- in Übereinstimmung mit der EU-Richtlinie 2014/53/EU be- tung im nichtgewerblichen Bereich. - Seite 18 NOTIZEN Seite 18 Art.-Nr. 558651ARTR...
- Seite 19 NOTIZEN Art.-Nr. 558651ARTR Seite 19...
-
Seite 20: Besuchen Sie Unseren Webshop
Ein Qualitätsprodukt im Vertrieb von BESUCHEN SIE UNSEREN WEBSHOP www.act-europe.eu Bei technischen Fragen, wenden Sie sich bitte an unsere SERVICE-HOTLINE: +49 (0)7231 - 470 89 19 // hotline@act-europe.eu BEDIENUNGSANLEITUNG SUPER MONO X V3 RTR Art.-Nr. 558651ARTR 04/21 Printed in Germany Copyright by ACT Europe // D-75179 Pforzheim Technische Änderungen sind ohne vorherige Ankündigungen möglich! Jeder Nachdruck, auch auszugsweise, bedarf unserer ausdrücklichen, schriftlichen Genehmigung.
