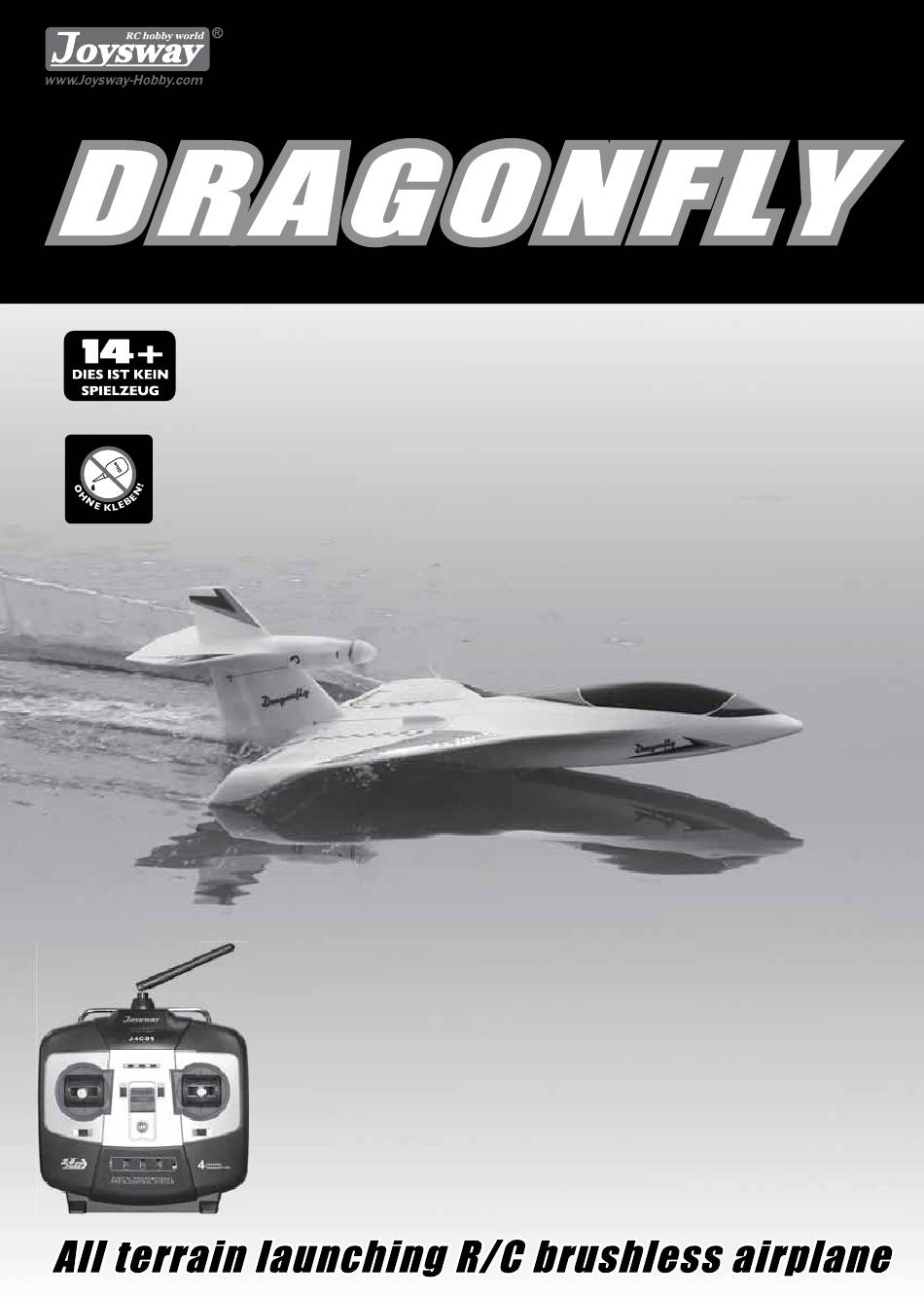

- Seite 1 Artikelnummer: 6302 TECHNISCHE DATEN • Spannweite: 700mm • Flächenbelastung: 25g/dm² • Rumpflänge: 970mm • Fluggewicht: 575g • Schub: 850g...
- Seite 2 BAUANLEITUNG DIESES MODELL IST KEIN SPIELZEUG! DIESE ANLEITUNG SOLLTE VON EINEM ERWACHSENEN GELESEN WERDEN DRAGONFLy ALL TERRAIN LAUNCHING AIRPLANE PNP Bestellnummer: 6302 WARNUNGEN WICHTIG! Bevor Sie mit der Montage beginnen, bitte lesen und verstehen Sie die unten aufgeführten Warnungen. Bei Nichtbeachtung oder falschem Verständnis kann dies zu körperlichem Schaden und/oder Verletzungen führen.
- Seite 3 BAUKASTENINHALT Rechtes und linkes Leitwerk Rumpf Linker Flügel Rechter Flügel mit Höhenruder 6x4x400mm Kohlefaserrohr Abdeckung für y - Kabel 6x4x200mm Kohlefaserrohr Deckel für Akkufach Elektronikfach 3x1.4x120mm Kohlefaserrohr Gestänge für 1.5mm Innensechskant Klebeband für Ersatzpropeller Höhenleitwerk Schlüssel Höhenleitwerk und Klettverschluss für Akkus 2.4Ghz 4 Kanal Sender und Ballon...
- Seite 4 MONTAGE DER DRAGONFLy 1. Entfernen Sie den Deckel des Akku- und des Elektronikfaches, wie auf den Bildern gezeigt. 2. Entfernen Sie die Schutzfolie des doppelseitigen Klebebandes am linken Flügel, wie gezeigt. 3. Schieben Sie das Servokabel in das Loch im Rumpf . Stecken Sie den linken Flügel in den Rumpf und drücken beides zusammen, so dass diese durch das doppelseitige Klebeband gesichert werden.
- Seite 5 Entfernen Sie die Folie vom doppelseitigen Klebeband des rechten Flügels, richten die Kohlefaserrohre mit den zwei Löchern an die rechte Flügelseite aus, und drücken den rechten Flügel an, um diesen mit dem Rumpf zu verbinden. Bevor Sie beide miteinander verbinden, stellen Sie sicher, dass das Servokabel durch das Loch am Rumpf gezogen wurde.
- Seite 6 Verwenden Sie die zwei Stücke des Klebebandes, um die beiden Höhenruder zu verbinden, damit sich diese gleichmäßig nach oben und unten bewegen können. Stecken Sie das Ende des Gestänges mit der Z-Biegung in das äußerste Loch im Servohorn, wie gezeigt. Das andere Ende des Gestänges geht in den Gestängemitnehmer und wird mit einem 1.5mm Innensechs- kant gesichert, wie gezeigt.
- Seite 7 SCHRITT 2: LI-PO AKKU LADEN (NICHT BEINHALTET) Die folgenden Teile können optional gekauft werden. 11.1V 1200mAh 20C Li-Po Pack. 2S/3S Balancer Ladegerät mit 12V Adapter. NOTIZ: Machen Sie sich mit dem Ladevorgang des Li-Po Akkus vertraut. Lesen Sie die Bedienungsanleitung des Ladegerätes vollständig durch,und laden dann den Li-Po Akku.
- Seite 8 SCHRITT 4: SICH MIT DER FERNSTEUERUNG VETRAUT MACHEN MODE 1 Stromanzeige Ein/Aus Höhenruder Schalter nach unten Ruder Gas Maximum Ruder nach Querruder Querruder links rechts links Rechts Höhenruder nach oben Gas Minimum Ruder Trimmung Querruder Trimmung Höhenruder Trimmung Gas Trimmung Umkehrschalter für Querruder Umkehrschalter für Höhenruder Umkehrschalter für Gas...
- Seite 9 SCHRITT 5: GAS TEST (Mode 2) 1. Schieben Sie den Gashebel langsam nach vorne, der Motor sollte immer schneller laufen. NOTIZ: Reagiert der Motor nicht wenn Sie Gas geben, überprüfen Sie die Elektronik oder den Ladezustand des Akkus. WARNUNG: Wenn der Akku angeschlossen ist, achten Sie darauf, dass sich nichts in der Nähe des Propellers befindet.
- Seite 10 SCHRITT 7: TESTEN DES SEITENRUDERS (Mode 2) 1. Bewegen Sie den Seitenruderhebel nach links, bewegt sich das Seitenruder nach links. 2. Bewegen Sie den Seitenruderhebel nach rechts, bewegt sich das Seitenruder nach rechts. NOTIZ: Sollten sich das Ruder in die entgegengesetzte Richtung bewegen, überprüfen Sie den Reverse Schalter, und nehmen gegebenenfalls Einstellungen vor.
- Seite 11 ANLEITUNG ZUM FLIEGEN WÄHLEN SIE EIN GEEIGNETES FLUGGELÄNDE UND EINEN GUTEN TAG AUS 1. Wählen Sie immer eine große Fläche zum Fliegen. Es sollten sich dort keine Personen aufhalten. 2. Wählen Sie den Standort sorgfältig aus! Betreiben Sie Ihr Modell nicht in der Nähe folgender Gebiete: Häuser oder Gebäude, Kinderspielplätze, Straßen, Eisenbahnen, Flughäfen und Stromleitungen.
- Seite 12 Höhenruder Trimmung 2. Lassen Sie den Steuerhebel los. Wenn sich das Modell nach oben bewegt, stellen Sie die Höhenruder Trimmung nach oben. Querruder Trimmung 3. Lassen Sie den Steuerhebel los. Wenn sich das Modell nach links neigt, stellen Sie die Querruder Trimmung nach rechts.
- Seite 13 Leistung und langsamer Geschwindigkeit reagiert, und wie das Modell fliegt, wenn Sie dieses landen. 3. Um die Dragonfly zu landen, fliegen Sie mit dem Wind bis Sie in einem großen Bogen in den Wind in Richtung Landebahn drehen. Reduzieren Sie dabei die Motorleistung so, dass das Modell mit dem Sinkflug beginnt, aber nicht daran vorbei fliegen.
