Artikelnr. 8301 V2 & 8302 V2 Bedienungsanleitung
Artikelnummer: 8301
Artikelnummer: 8302
Motor:............................................................................2815 wassergekühlter Brushless Aussenläufer Motor (beinhaltet)
Fernsteuerung............................................................... 2.4GHz Digital proportionaler Sender (beinhaltet)
Elektronischer Fahrtenregler..........................................Wassergekühlter 60A Brushless Regler m. BEC (beinhaltet)
Antriebssystem...............................................................4mm Flexwellenantrieb
Propeller.........................................................................3 Blatt Metallpropeller
Akku................................................................................2 x 7.4V 4000mAh 35C Li-Po Akkus (Nicht beinhaltet)
Sicherheitshinweise für Li-Po Akkus
Regler mit Unterspannungs- Erkennung schalten bei 3.2V pro Zelle ab. Wenn ihr Boot während der Fahrt plötzlich stehen bleibt,
bedeutet dies, dass der Reglers eine Unterspannung erkennt, und abschaltet. Nach kurzer Wartezeit schaltet der Regler wieder
ein, dann müssen Sie umgehend das Boot mit langsamer Geschwindigkeit an Land zurück fahren. Laden Sie den Akku nach
abkühlen desselben wieder auf. Fahren Sie Ihr Boot nicht weiter, wenn die Akkuspannung niedrig ist, und der Regler mehrfach
abschaltet, da ansonsten der Akku tiefentladen und zerstört wird. Ein defekter Akku lässt sich nicht mehr laden.
WICHTIG: DIESE MODELLE SIND IN DER LAGE MEHR ALS 60 KM/H ZU FAHREN. DURCH MISSBRAUCH DIESES PRODUKTES KANN
ES ZU SCHÄDEN UND VERLETZUNGEN FÜHREN. GEHEN SIE MIT DIESEN MODELLEN VEANTWORTUNGSBEWUSST UM, UND
GENIEßEN SIE DIESE BEIM FAHREN.

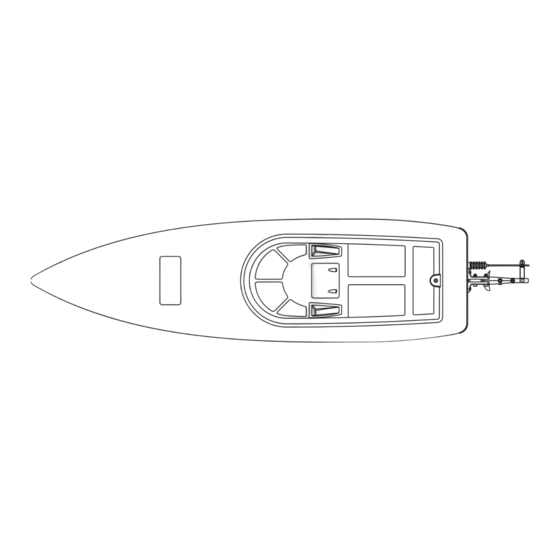

Technische Daten
Gesamtlänge:...............................................730mm
Breite:...........................................................180mm
Geschwindigkeit:..........................................60+ Km/h
Bullet V2
Gesamtlänge:...............................................730mm
Breite:...........................................................209mm
Geschwindigkeit:..........................................60+ Km/h
US. 1 V2 Katamaran
Allgemeine Bauanleitung:
1
Dies ist
kein Spielzeug
