MONTAGE UND BEDIENUNGSANLEITUNG
Artikelnummer: 8301
Artikelnummer: 8302
Motor:............................................................2815 wassergekühlter Brushless Aussenläufer Motor (beinhaltet)
Fernsteuerung........................................................................ 2.4GHz Digital proportionaler Sender (beinhaltet)
Elektronischer Fahrtenregler...................................Wassergekühlter 50A Brushless Regler m. BEC (beinhaltet)
Antriebssystem................................................................................................................3mm Flexwellenantrieb
Akku......................................................................................11.1V 2200mAh 35C Li-Po Akku (Nicht beinhaltet)
WICHTIG: WICHTIG: DIESE MODELLE SIND IN DER LAGE MEHR ALS 45 KM/H ZU FAHREN. DURCH
MISSBRAUCH DIESES PRODUKTES KANN ES ZU SCHÄDEN UND VERLETZUNGEN FÜHREN.
GEHEN SIE MIT DIESEN MODELLEN VEANTWORTUNGSBEWUSST UM, UND GENIEßEN SIE
DIESE BEIM FAHREN.
Technische Daten
Gesamtlänge:...............................................729mm
Breite:...........................................................180mm
Geschwindigkeit:..........................................45+ Km/h

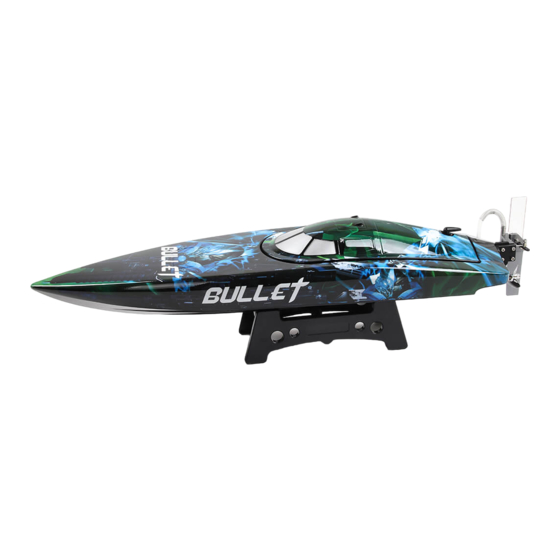

Bullet
Gesamtlänge:...............................................678mm
Breite:...........................................................209mm
Geschwindigkeit:..........................................45+ Km/h
US 1 Katamaran
ALLGEMEINE BAUANLEITUNG:
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Joysway 8301
Inhaltszusammenfassung für Joysway 8301
- Seite 1 MONTAGE UND BEDIENUNGSANLEITUNG Technische Daten Gesamtlänge:..........729mm Breite:............180mm Geschwindigkeit:..........45+ Km/h Artikelnummer: 8301 Bullet Gesamtlänge:..........678mm Breite:............209mm Geschwindigkeit:..........45+ Km/h Artikelnummer: 8302 US 1 Katamaran ALLGEMEINE BAUANLEITUNG: Motor:............2815 wassergekühlter Brushless Aussenläufer Motor (beinhaltet) Fernsteuerung................ 2.4GHz Digital proportionaler Sender (beinhaltet) Elektronischer Fahrtenregler........Wassergekühlter 50A Brushless Regler m. BEC (beinhaltet) Antriebssystem........................3mm Flexwellenantrieb...
-
Seite 2: Sicherheitshinweise
EINLEITUNG Danke, dass Sie sich für den Kauf eines Joysway Brushless Motorboot entschieden haben. Dieses Handbuch enthält Anweisungen, die Sie benötigen, um Ihr R/C Boot sicher zu betreiben. Lesen Sie die Bedienungsanleitung in ihrer Gesamtheit durch, bevor Sie Ihr Joysway Brushless Motorboot betreiben. -
Seite 3: Inhalt Zubehörbeutel
SET INHALT • 2815 wassergekühlter Brushless Aussenläufer Motor (beinhaltet & vormontiert) • 50A wassergekühlter Brushless Regler m. BEC (vormontiert) • Leistungsstarkes 37g Metallservo (vormontiert) • Kunststoff Bootsständer • 2.4GHz 2Kanal Pistolengriff- Fernsteuerung INHALT ZUBEHÖRBEUTEL 1 Deans Stecker m. 2x Innensechskantschlüssel Schrumpfschlauch (2.5mm &... -
Seite 4: Vorbereitung Des Bootes
VORBEREITUNG DES BOOTES Kunststoff Bootsständer Die Bullet und die US.1 werden mit einem Kunststoff Bootsständer geliefert. Stellen Sie das Boot auf den Bootsständer, bevor Sie mit der Montage beginnen. Notiz: Als Beispiel nehmen wir die Bullet. RUDER UND PROPELLER MONTIEREN Aus Sicherheitsgründen sind Ruder und Propeller nicht montiert. Diese befinden sich im Baukasten. Folgen Sie den unten beschrieben Schritten, um Ruder und Propeller zu... -
Seite 5: Sender Installieren
SENDER INSTALLIEREN Notiz: Der Sender ist nicht wasserdicht und sollte nicht mit Wasser in Kontakt kommen. 1. Installieren Sie neue "AA" Batterien. Zur richtigen Installation der Batterien, folgen Sie dem Diagramm, das sich an der Unterseite des Batteriefaches befindet. 2. Schalten Sie den Sender "EIN". Die Batterieanzeige sollte HELLROT leuchten. -
Seite 6: Sender/Empfänger Binden
AKKU INSTALLIEREN NOTE: Wir empfehlen Ihnen für maximale Leistung einen 11.1V 2200mAh 35C Li-Po Akku. Zur Befestigung des Akkus, verwenden Sie das mitgelieferte Klettband, das sich bereits in der Innenseite des Rumpfes befindet. Die Diagramme unten helfen Ihnen den Akku richtig zu platzieren, und die beste Position für den Schwerpunkt und für maximale Leistung zu finden. Unterhalb finden Sie die jeweiligen Plätze der Akkus im Rumpf. NOTE: 1. Es befindet sich ein wasserdichter Gummiring, der entlang des Rahmens im Rumpf, gelegt ist. Achten Sie immer darauf, dass dieser richtig sitzt, bevor Sie das obere Deck befestigen. SENDER/EMPFÄNGER BINDEN Der Bindungsprozess bindet den Sender mit dem Empfänger. - Seite 7 3. Ziehen Sie den Gashebel, und der Motor dreht sich gegen den Uhrzeigersinn. Jetzt ist Ihr Motor aktiviert und einsatzbereit. 4. Überprüfen Sie die Laufrichtung des Ruders. Die hintere Kante des Ruders sollte nach rechts drehen, wenn Sie nach rechts lenken, und nach links zeigen, wenn Sie nach links lenken.
- Seite 8 Einstellung Dual Rates der Lenkung Funktion Diese Funktion dient zur Einstellung des Servoweges. Der Standardwert ist 100%, einstellbar ist dieser von 0%-100%. Einstellung Drehen Sie den "ST.D/R Knopf ganz nach links, so heiß dies, dass der Servoausschlag auf Minimum ist (nahe 0%). Drehen Sie den "ST.D/R Knopf ganz nach rechts, so heiß...
-
Seite 9: Technische Daten Des Fahrreglers
TECHNISCHE DATEN DES FAHRREGLERS Das Brushless Motorboot wird mit einem wassergekühlten 50A Regler geliefert. Bitte lesen Sie unten in der Beschreibung die technischen Daten: Schutz: Der Überhitzungsschutz wird bei 120°C aktiviert .Der LVP (Unterspannungsschutz) wird aktiviert, wenn der Li-Po Akku (pro Zelle) auf unter 3.2V fällt. Li-Po Akku: 2S -4S LiPo Dauerstrom: 45A-50A Maximalstrom: 60A für 15 Sekunden... - Seite 10 ERSATZTEILLISTE Ersatzteile für das Joysway Motorboot können Sie mit den Artikelnummern, die unten aufgeführt sind, bestellen. ARTIKEL NR. ARTIKEL 83001 Bullet Deck 83002 Wasserdichter Gummiring (2Stk) Bullet 83003 US.1 Deck 83004 Wasserdichter Gummiring (2Stk) US.1 83005 BL2815 Brushless Außenläufer Motor 83006 Kupplung für den BL2815 Motor...
