Stack Lamba Einbauanweisung
EINBAUANWEISUNG
52mm
2650-1294-00
Einbau
1. Klemmen Sie das Fahrzeugbatteriekabel vor
dem Einbau des Geräts ab.

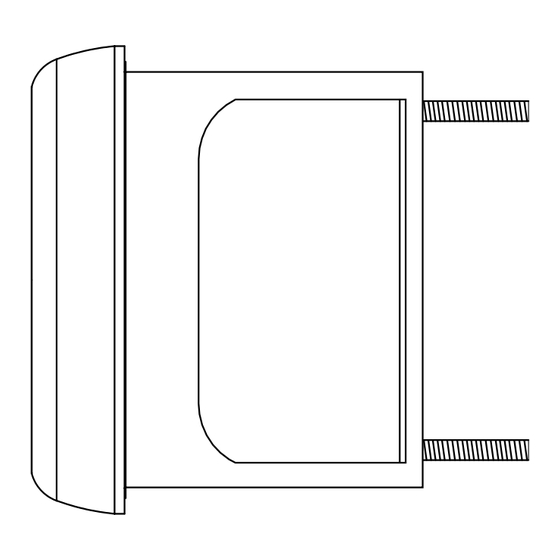

2. Montieren Sie das Messgerät in einer
52,4mm-Bohrung. Sichern Sie es mit
d e n m i t g e l i e f e r t e n H a l t e r u n g e n u n d
Zubehörteilen.

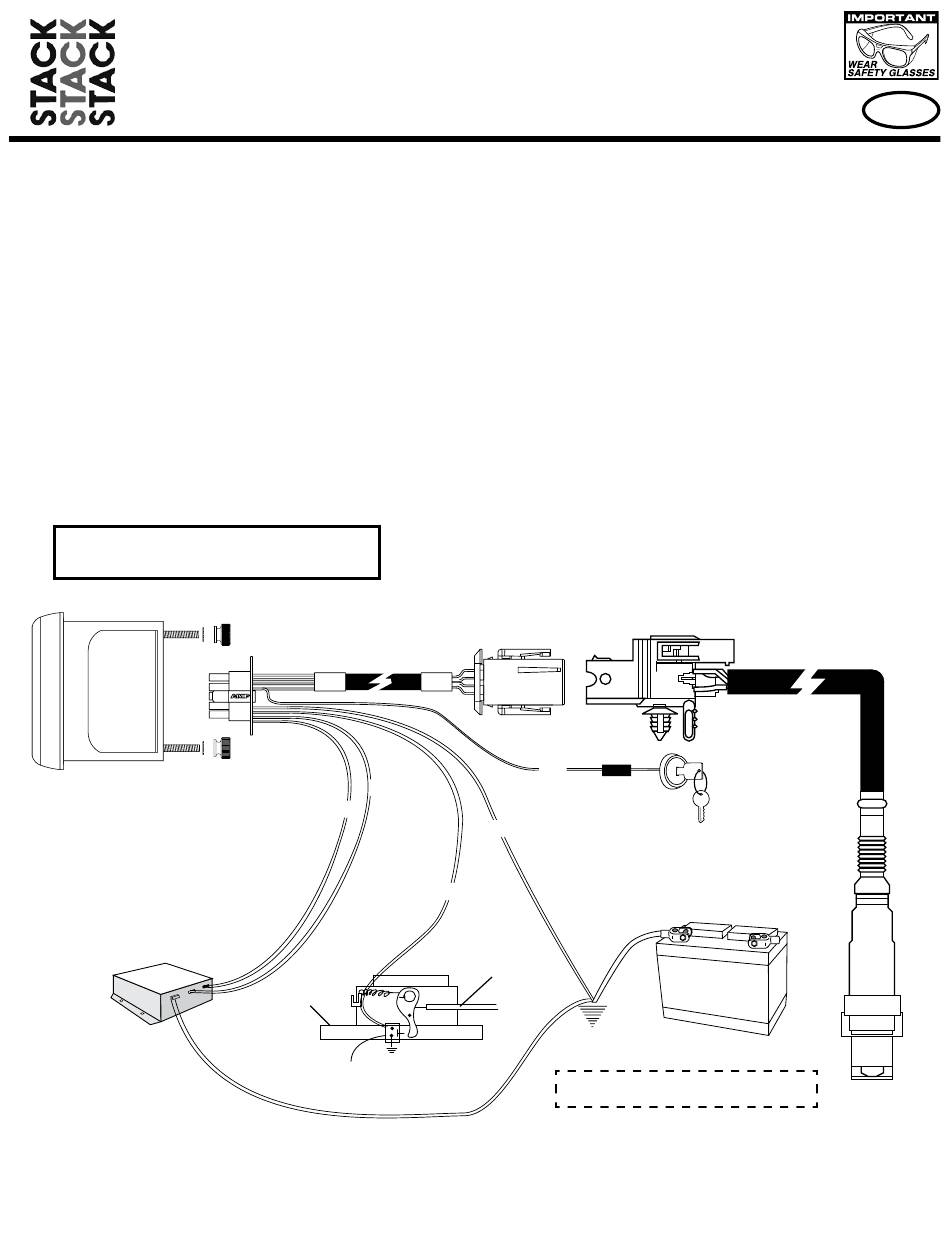

3. Schließen Sie das Messgerät mit den Kabeln
an, wie in dem Schaubild dargestellt.
WARNUNG
Der Sensor wird im Betrieb sehr heiß.
Datenlogger-Ausgabe
BREITBAND-LAmBDA-mESSGERäT
Blau
Blau/
Schwarz
Vergaser oder
Drosselklappe
Volllastschalter
(für "Peak"-Funktion bei Voll-
last)
Rotes Kabel (Netzkabel):
Schließen Sie das rote Kabel an eine von einem Zündschalter
geschaltete +12v-Stromquelle mit Sicherung an. Verwenden Sie
bei dieser Verbindung zum Schutz Ihres Messgeräts eine 3A-KFZ-
Sicherung (im Handel erhältlich). Bei Fahrzeugen ohne Lichtmaschine
wird dieses Kabel an einen separaten Schalter oder direkt an den
Fahrzeughauptschalter angeschlossen. (Siehe Abschnitt Sensor-
Heizelement)
Schwarzes Kabel (Masse):
Schließen Sie das schwarze Kabel an Motormasse an.
Braunes Kabel (Optional für "Peak"/"Recall"-Funktion & Warn-Funktion
Volllastschalter):
Schließen Sie dieses Kabel an den Volllastschalter an. Erforderlich für
die "Peak"-/"Recall"-Funktion.
Blaues Kabel (Optional Datenlogger-Signalausgabe):
Schließen Sie das blaue Kabel an den Signaleingang (+) am
Motormanagementsystem
oder an das Datenerfassungsgerät an.
Blau/Schwarzes Kabel (Optional Datenloggersignal-Masse):
Schließen Sie das blaue Kabel an den Signaleingang (+) am
Motormanagementsystem
oder an das Datenerfassungsgerät an.
Sicherung
Rot
Schwarz
Braun
Drosselklappenzug
Geeignete
Motormasse
Schließen Sie das Datenerfassungsgerät
und das Lambda-Messgerät an einen
normalen Erdungspunkt an
12V-Zündschalter
_
+
D
Verwandte Anleitungen für Stack Lamba
Inhaltszusammenfassung für Stack Lamba
- Seite 1 EINBAUANWEISUNG 52mm BREITBAND-LAmBDA-mESSGERäT 2650-1294-00 Einbau Rotes Kabel (Netzkabel): 1. Klemmen Sie das Fahrzeugbatteriekabel vor Schließen Sie das rote Kabel an eine von einem Zündschalter dem Einbau des Geräts ab. geschaltete +12v-Stromquelle mit Sicherung an. Verwenden Sie 2. Montieren Sie das Messgerät in einer bei dieser Verbindung zum Schutz Ihres Messgeräts eine 3A-KFZ- 52,4mm-Bohrung.
- Seite 2 Vorrohr montiert werden. 17.2:1 Anmerkung: OK für die Verwendung mit Lachgas. Anmerkung: Das stöchiometrische Luft-Kraftstoff-Verhältnis STACK empfiehlt, den mitgelieferten Edelstahlzapfen ist das chemisch einwandfreie Verhältnis, bei dem theoretisch mit einem WIG-Schweißgerät an das Abgasrohr der gesamte Sauerstoff und der gesamte Kraftstoff verbrannt anzuschweißen.
- Seite 3 menüoptionen: Unser Breitband-Lambda-Messgerät besitzt darüber hinaus noch zahlreiche andere Leistungsmerkmale. Mit der Taste MODE (-) nav- igieren Sie durch die folgenden Optionen: • "Peak"/"Recall"-Modus - auf der SSD wird “P” angezeigt • Alarm-/Warnmodus - auf der SSD wird "ALr” angezeigt •...
- Seite 4 Einstellungsmodus für das stöchiometrische Verhältnis (AFR): Im Einstellungsmodus für das stöchiometrische Verhältnis (AFR) können Sie die Skalierung des Geräts auf alternative Kraftstoffe wie Ethanol abstim- men. Standardmäßig ist dieses Produkt auf Benzin mit einem stöchiometrischen Verhältnis von 14,7:1 eingestellt. Verfahren Sie wie nachstehend auf- geführt, wenn Sie dieses Gerät auf die Verwendung mit einem anderen Kraftstoff oder nur den "Mittelpunkt"...
- Seite 5 Auto-Dim-modus: Dieses Messgerät besitzt eine automatische Abblendfunktion, mit der sich die Anzeige des Geräts auf sich verändernde Lichtverhältniss automatisch einstellt. Dies wird durch einen in der Skala eingebautes Lichtsensor ausgeführt. Sie können dieses Leistungsmerkmal je nach Ihren Anforderungen aktivieren oder deaktivieren. Wenn der Auto-Dim-Modus deaktiviert ist, werden das Messgerät und die LEDs unabhängig von den Hintergrundlichtver- hältnissen mit maximaler Helligkeit betrieben.
-
Seite 6: Garantie
Garantie Stack Limited rechtfertigt dieses Produkt (mit Ausnahme von assoziierte Sensoren, die konsumierbare Stücke sind), um von Defekten frei zu sein, verursachte für 1 Jahre vom Datum des Verbraucherkaufes durch fehlerhafte Materialien oder schlechte Arbeitsqualität. Diese Garantie gilt nur für den originalen Erwerber des Produktes und ist unübertragbar. Alle vorausgesetzten Garantien werden in Dauer oben auf die besagten Garantieperioden beschränkt werden.
