Stack ST200 Kurzanleitung

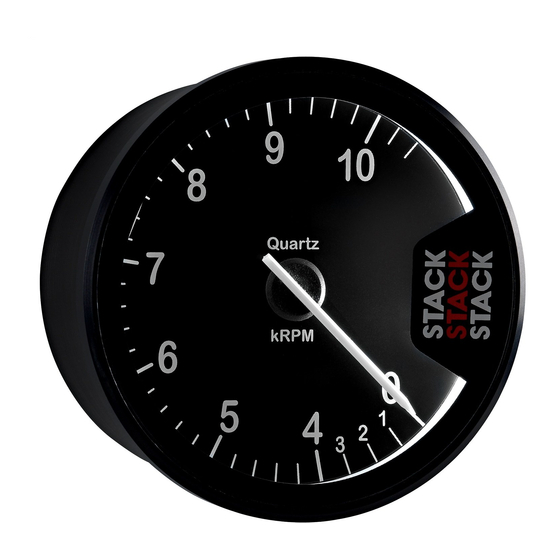

STACK Clubman Drehzahlmesser
(ST200)
Wichtiger Hinweis
Ihr Drehzahlmesser wird ab Werk in einer Demonstrationseinstellung geliefert. Sofern
Sie die Einstellung der Zylinderzahl noch nicht vorgenommen haben, beginnt die
Anzeigenadel nach dem Einschalten die Skala auf- und abzufahren.
Einbau des Drehzahlmessers
Der Drehzahlmesser passt in einen runden 80 mm-Ausschnitt. Setzen Sie das Gerät in den
Ausschnitt, befestigen Sie die U-Halterung und ziehen Sie die selbstsichernden Muttern an, bis
das Gerät fest sitzt.
Anschließen des Drehzahlmessers
Das rote Kabel mit einer geschalteten 12V-
Versorgungsleitung verbinden, z.B.
Zündschalter (Hauptschalter bei
Wettbewerbsfahrzeugen).
Das schwarze Kabel an den negativen Pol der
Batterie oder den gleichen Masse-anschluß
wie das Zündsystem anschließen.
Das blaue Kabel mit dem einen Anschluß des
Druckschalters verbinden, den anderen
Anschluß des Druckschalters an einen
geeigneten Massepunkt anschließen.
Das orange Kabel an einen geeigneten
Drehzahlsignal-Abnahmepunkt anschlie-
ßen. Bitte beachten Sie dazu die folgende
Tabelle.
ST200 Clubman Drehzahlmesser – Anleitung deutsch © STACK Limited 2001/ISA -Racing GmbH
Seite 1
