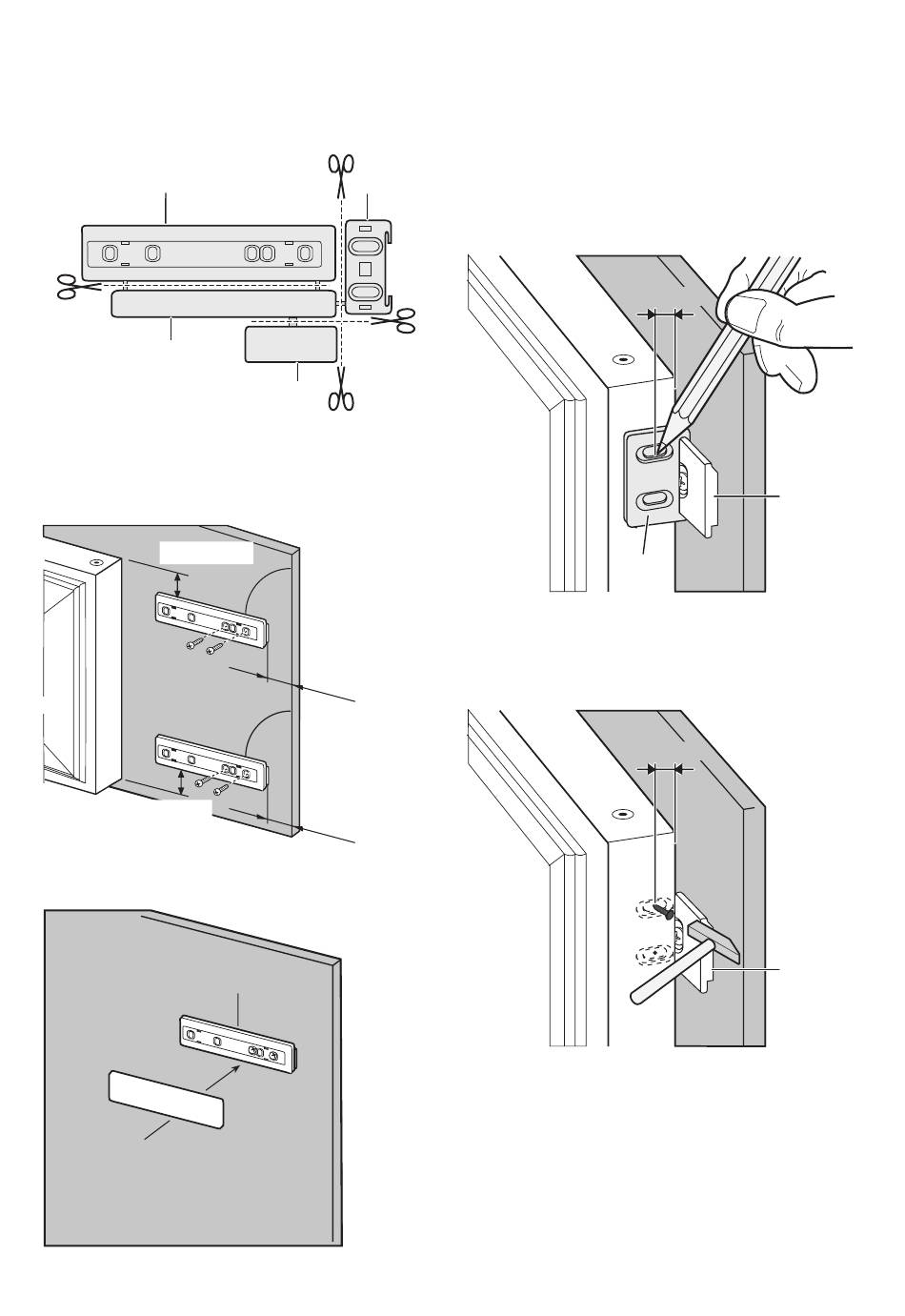

7. Maak de onderdelen (Ha), (Hb), (Hc) en
(Hd) los.
Ha
Hc
8. Monteer onderdeel (Ha) op de binnen-
kant van de keukenkastdeur.
ca. 50 mm
ca. 50 mm
9. Duw onderdeel (Hc) op onderdeel (Ha).
Hc
Hb
Hd
90°
21 mm
90°
21 mm
Ha
10. Zet de deur van het apparaat en de
keukenkastdeur open onder een hoek
van 90°.
Plaats het kleine vierkantje (Hb) in de
geleider (Ha).
Zet de deur van het apparaat en de
deur van het keukenmeubel tegen elk-
aar en markeer de gaten.
8 mm
Hb
11. Verwijder de haken en markeer een af-
stand van 8 mm vanaf de buitenrand
van de deur waar de spijker moet wor-
den vastgemaakt (K).
8 mm
Ha
K
Ha
