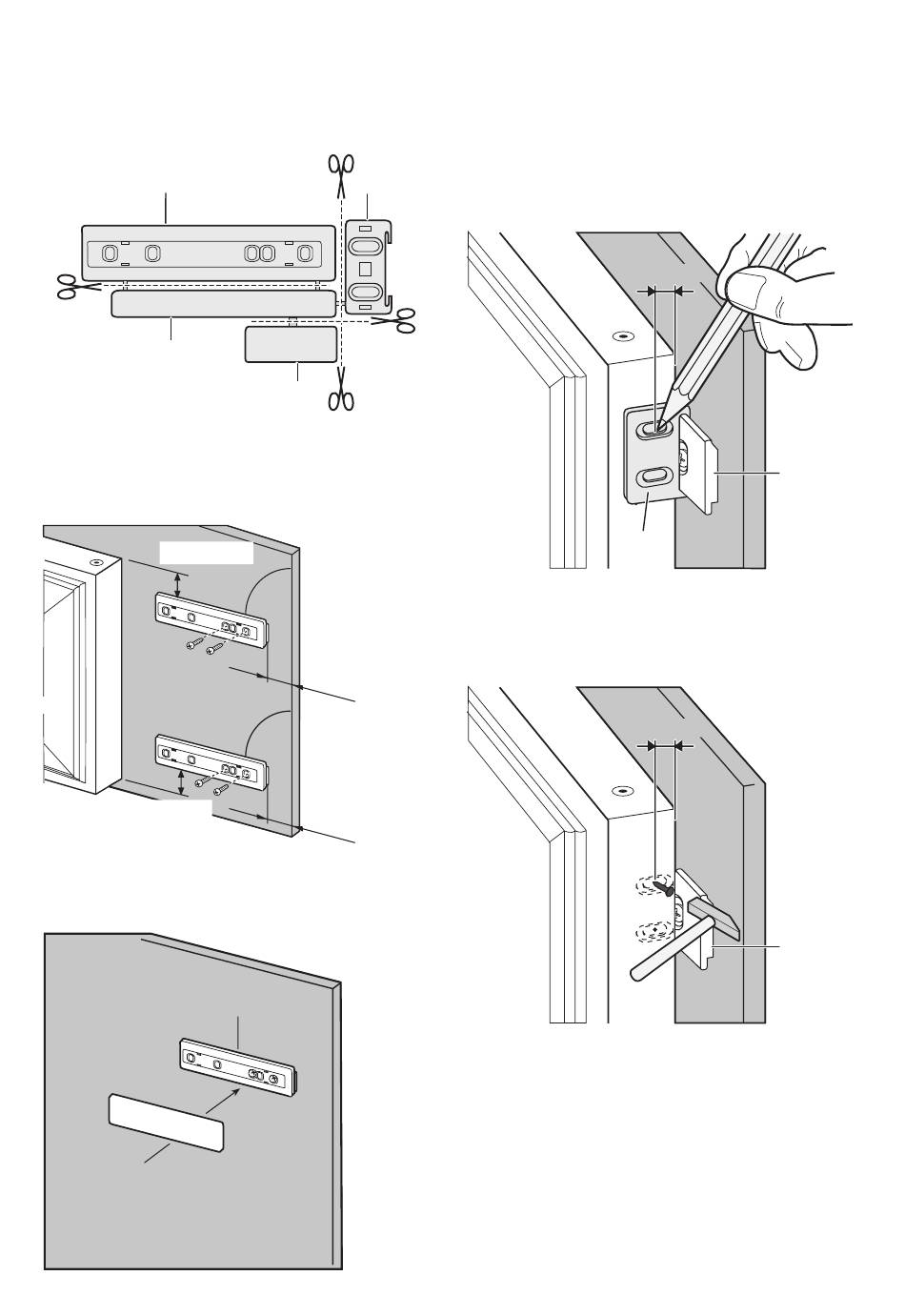

7. Lösen Sie die Teile (Ha), (Hb), (Hc) und
(Hd).
Ha
Hc
8. Montieren Sie das Teil (Ha) an der In-
nenseite der Tür des Küchenmöbels.
ca. 50 mm
ca. 50 mm
9. Drücken Sie das Teil (Hc) auf das Teil
(Ha).
Hc
Hb
Hd
90°
21 mm
90°
21 mm
Ha
10. Öffnen Sie die Gerätetür und die Mö-
beltüre in einem Winkel von 90°.
Setzen Sie das Führungsstück (Hb) in
die Führungsschiene (Ha) ein.
Bringen Sie die Gerätetür und die Kü-
chenmöbeltür zusammen und markie-
ren Sie die Bohrungen.
8 mm
Hb
11. Nehmen Sie die Halterungen wieder
ab. Markieren Sie 8 mm ab der Türau-
ßenkante die Stelle, an der der Nagel
(K) eingesetzt werden muss.
8 mm
Ha
K
Ha
