Bedienungsanleitung MGAprime Q

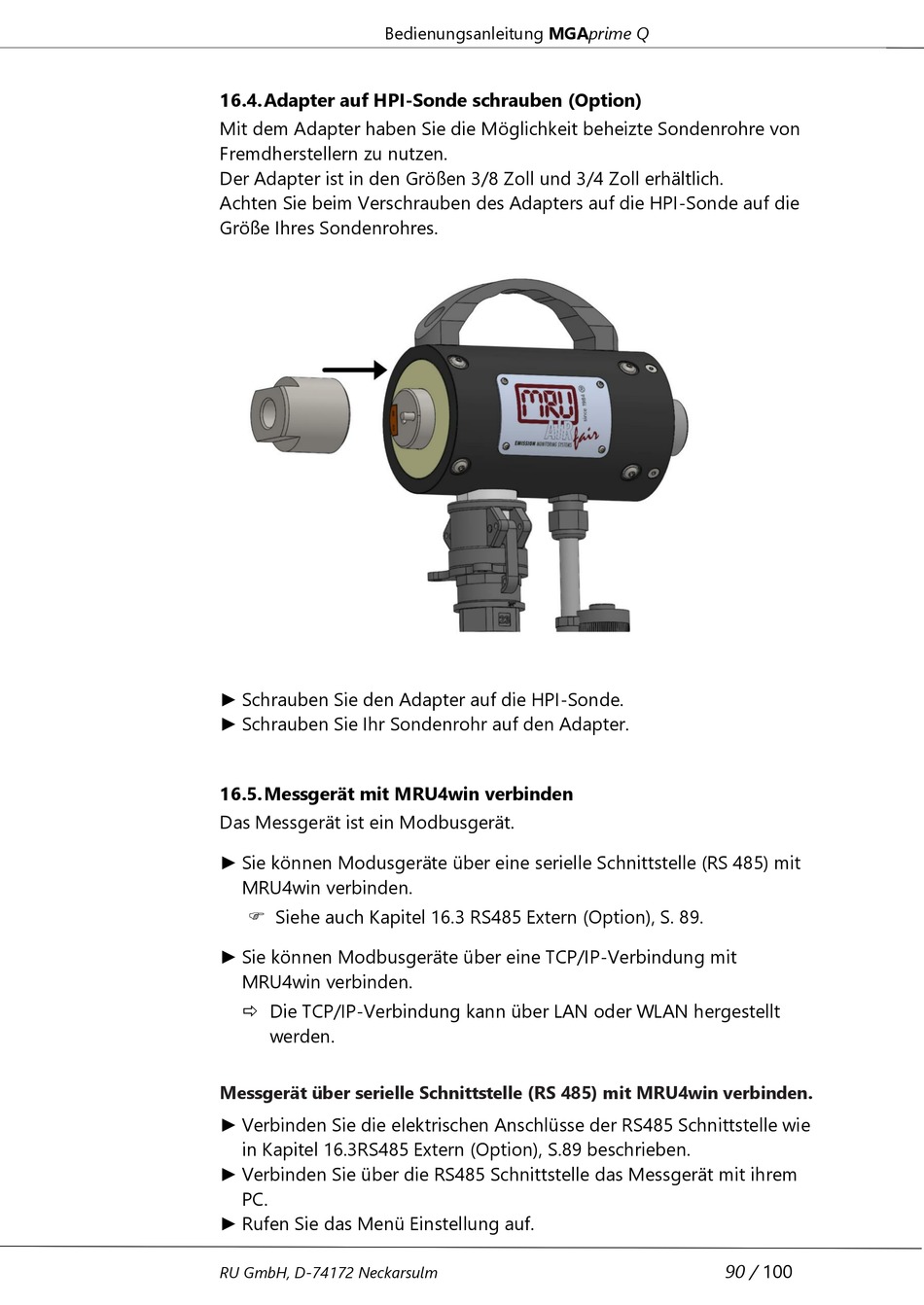

16.4. Adapter auf HPI-Sonde schrauben (Option)

Mit dem Adapter haben Sie die Möglichkeit beheizte Sondenrohre von
Fremdherstellern zu nutzen.
Der Adapter ist in den Größen 3/8 Zoll und 3/4 Zoll erhältlich.
Achten Sie beim Verschrauben des Adapters auf die HPI-Sonde auf die
Größe Ihres Sondenrohres.
► Schrauben Sie den Adapter auf die HPI-Sonde.
► Schrauben Sie Ihr Sondenrohr auf den Adapter.
16.5. Messgerät mit MRU4win verbinden
Das Messgerät ist ein Modbusgerät.
► Sie können Modusgeräte über eine serielle Schnittstelle (RS 485) mit
MRU4win verbinden.
 Siehe auch Kapitel 16.3 RS485 Extern (Option), S. 89.
► Sie können Modbusgeräte über eine TCP/IP-Verbindung mit
MRU4win verbinden.
 Die TCP/IP-Verbindung kann über LAN oder WLAN hergestellt
werden.
Messgerät über serielle Schnittstelle (RS 485) mit MRU4win verbinden.
► Verbinden Sie die elektrischen Anschlüsse der RS485 Schnittstelle wie
in Kapitel 16.3RS485 Extern (Option), S.89 beschrieben.
► Verbinden Sie über die RS485 Schnittstelle das Messgerät mit ihrem
PC.
► Rufen Sie das Menü Einstellung auf.
