Energiezähler bis 63A,
Direktanschluss - 3-phasig - MID zertifiziert
9. KOMMUNIKATION

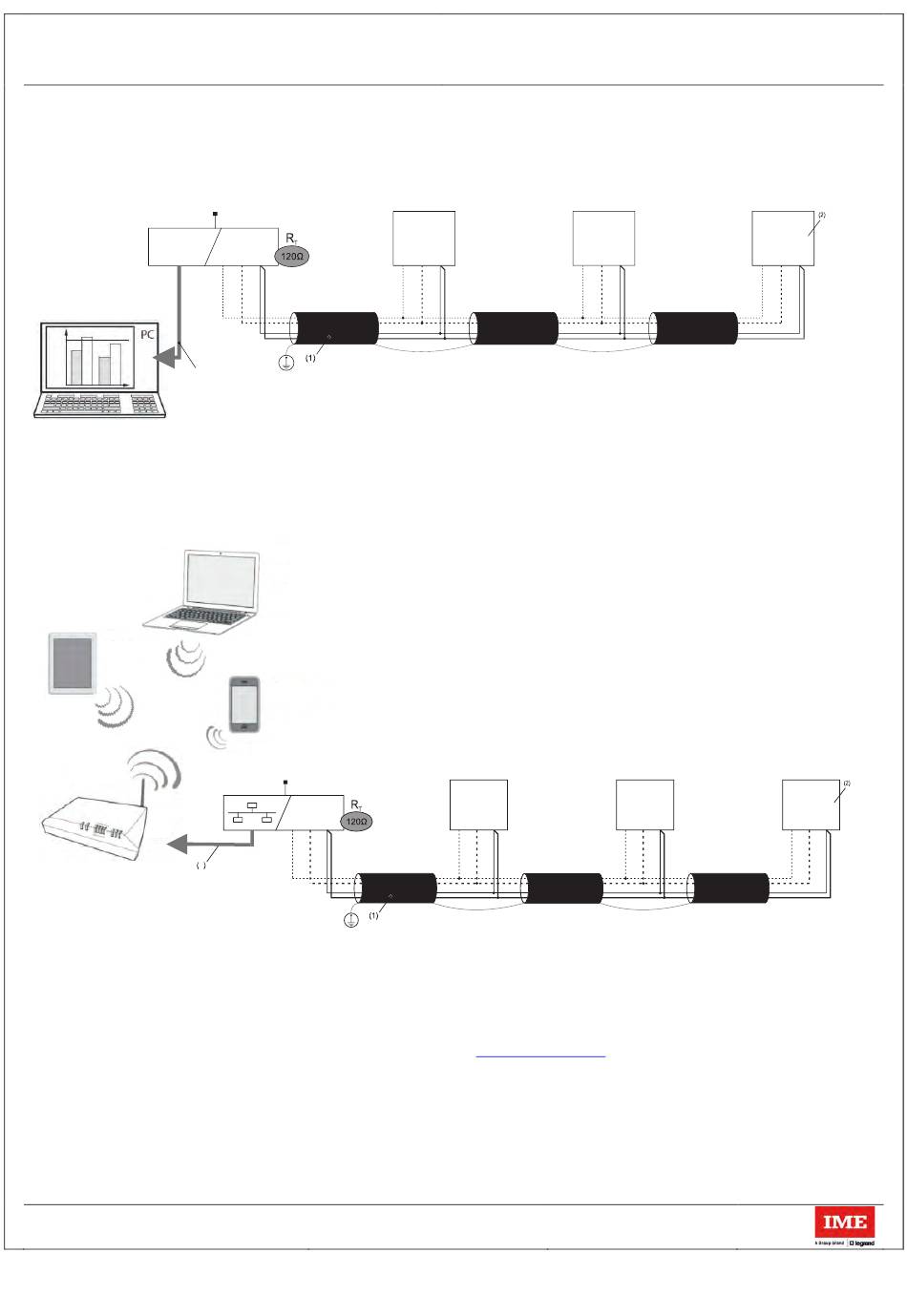

Anschlussbilder RS485 Modbus:
IF4E011/SXIIP
ETHERNET
RJ45
(3)
Anschlussplan RS485 Modbus Mini Web Server:
RS485: Vorgeschriebene Verwendung von Kabeln vom Typ Belden 9842, Belden 3106A (oder gleichwertig) für eine maximale Buslänge von
(1)
1000 m oder Kabel der Kategorie 6 (FTP oder UTP) für eine maximale Länge von 50 m.
120Ω Abschlusswiderstand intern im Gerät (einstellbar über das SETUP-Menü)
(2)
Ethernet: Kat. 6 (FTP/UTP)
(3)
Kommunikationsmapping
- Die MODBUS- und MBUS-Kommunikationsprotokoll sind auf der Website
„CE4DF3DTMID / CE4DF3MTMID" in das Suchfeld eingeben.
Produktinformationen: IDP000190DE_02
RS-485
+ – SG
SXWS10/SXWS32
RS-485
+ – SG
3
Geändert am: 16/05/2019
Tomek GmbH - messtechnik@tomek.at - 01/61003-0 - tomek.at
Codes: CE4DF30PMID – CE4DF3DTMID – CE4DF3MTMID
Modell: CONTO D4-Pd
CE4DF3.....
N°1
+ – SG
CE4DF3....
N°1
+ – SG
http://www.imeitaly.com,
CE4DF3.....
N°2
+ – SG
CE4DF3....
N°2
+ – SG
verfügbar, indem Sie die Codes
Erstausgabe: 15/03/2019
CE4DF3.....
N°n
+ – SG
CE4DF3....
N°n
+ – SG
7 | 7
