Wechsel LED Leuchtmittel
Tragen Sie bitte Handschuhe, um Verletzungen an scharfen Kanten zu vermeiden

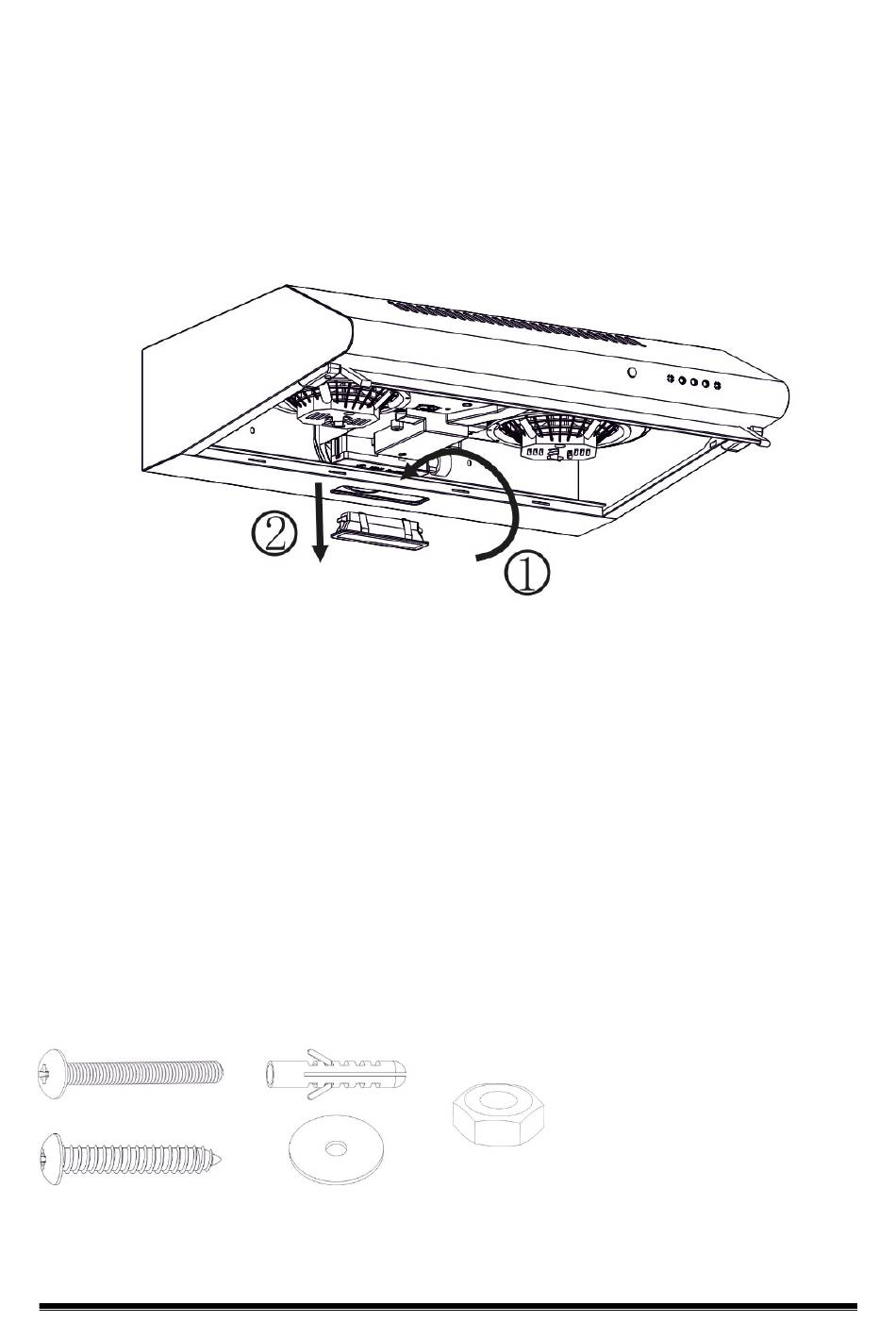

Das Leuchtmittel (LED-Spot) wird per Metall-Spangen im Gehäuse gehalten. Drücken Sie die
Metallspangen auf der zugänglichen Seite ein und drücken gleichzeitig die Leuchte aus dem Gehäuse.
Entfernen Sie die Abdeckung für die Verkabelung (Teilnummer 18 - 2 Kreuzschlitzschrauben) und die
Abdeckung für das Leuchtmittelkabel (Teilenummer 17 - 1 Kreuzschlitzschraube), entnehmen Sie dann
das Zugentlastungselement, danach können Sie die beiden Kabelverbindungen an der Lüsterklemme
bzw. auf der Platine lösen und das neue Leuchtmittel anschließen. Eine detaillierte Anleitung mit
Bildern finden Sie im Service Bereich auf www.neutrends.de
Montage der Haube
Für die Montage empfehlen wir 2 Personen. Decken Sie die Kochstelle während der Montage der Haube
ab, um Schäden an der Kochstelle zu vermeiden. Achten Sie auf ausreichende Festigkeit und
Tragfähigkeit von Wand oder Oberschrank. Wenn die Haube im Abluftbetrieb genutzt werden soll,
entfernen Sie zunächst die entsprechende vorgestanzte Blende.
Der Mauerkasten bzw. Wandanschluss oder der Anschluss für das Loch im Oberschrank muss
entsprechend vorbereitet sein.
Die inneren Kanten der Haube können scharf sein. Tragen Sie bei der Montage unbedingt
Handschuhe, um Verletzungen zu vermeiden. Berücksichtigen Sie bei der Montage die
vorgegebenen Mindestabstände siehe Abschnitt „Sachgemäße Montage"
Nehmen Sie die Haube vorsichtig aus dem Karton. Legen Sie die Haube umgedreht auf einen Tisch
oder den Boden. Legen Sie ein Stück Karton unter, damit die empfindliche Oberfläche nicht verkratzt.
Die Haube sollte innerhalb eines Radius von ca. 0.8m von einer Steckdose montiert werden.
Überprüfen Sie ob der Hebel für Abluft/Umluft auf der richtigen Position steht (A=Abluft , B=Umluft).
Schrauben und Montage Material:
Dunstabzugshaube NEG15-AT
Seite 10
