INSTAllATION UND ANSCHlUSS

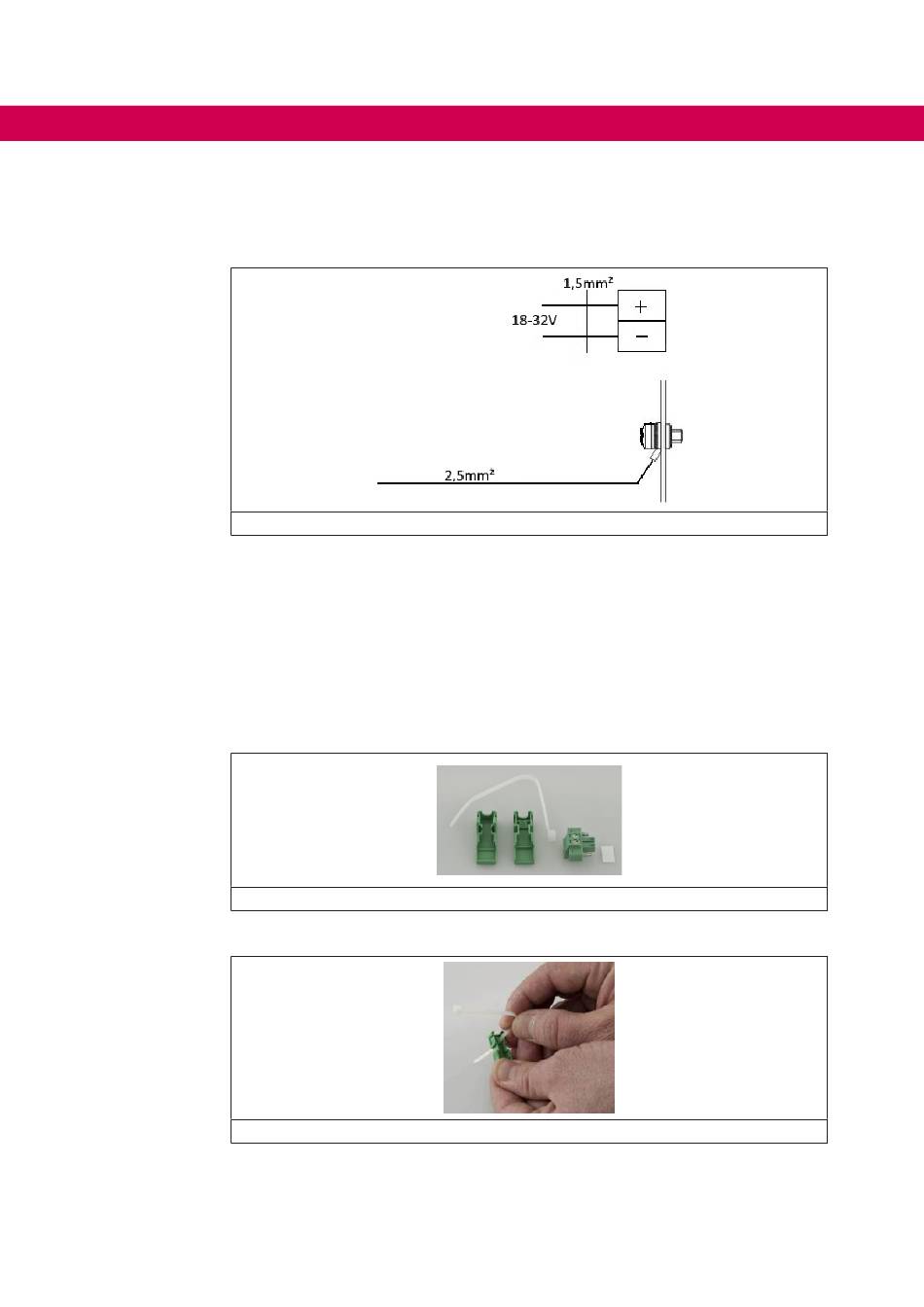

3.8.2 Anschlussplan
Der Schaltplan zeigt eine vereinfachte bildliche Darstellung der elektrischen Schaltung.
Es zeigt die Komponenten der Schaltung als vereinfachte Form und die Strom- und
Signalverbindungen zwischen den Geräten.
Abbildung 28: Details zum Stromversorgungsanschluss
•
3.8.3 Montage leistungssteckverbinder
Das System ist mit einem Kabelhalter ausgestattet, der an dem zweipoligen Leistungs-
steckverbinder installiert werden kann. Um den Steckverbinder richtig einzubauen, fol-
gen Sie bitte diesen Anweisungen:
Abbildung 29: Montage Leistungssteckverbinder
•
Abbildung 30: Montage Leistungssteckverbinder
36
Verbinden Sie den Pluspol und den Minuspol (siehe hierzu auch das Label auf
der Rückseite des Systems) mit den jeweiligen Anschlüssen des zweipoligen Ste-
ckers. Verwenden Sie Drähte mit einem Querschnitt von 1,5 mm
Stecken Sie den Kabelbinder in den Kabelhalter, wie in der Abbildung gezeigt.
(AWG16).
2
