6. Station installieren
6.2 Abdeckung(en) öffnen
1. Die beiden Schrauben unten an der Einheit ausfindig
machen (vier Schrauben für BusinessLine mit
Doppelsteckdosen).

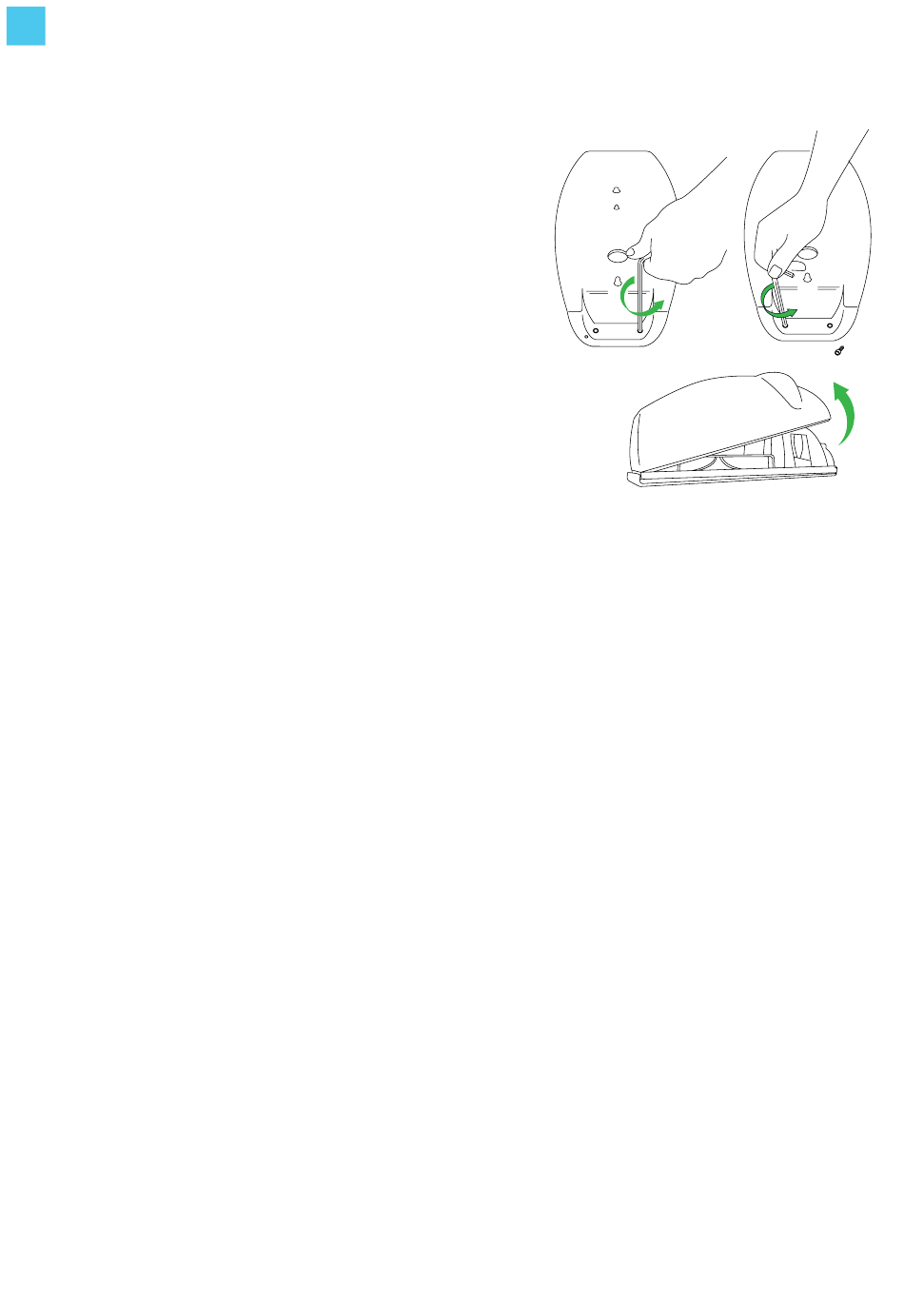

2. Zum Aufschrauben den im Lieferumfang enthaltenen
Sechskantschlüssel verwenden
(wie in der Abbildung gezeigt).
3. Die Abdeckung von unten öffnen, wie dargestellt.
6.3 Standort auswählen
Die Ladestation soweit möglich in einer Umgebung aufstellen, in der
sie keinem extremen Sonnenlicht ausgesetzt ist und keine externen
Beschädigungen auftreten können. Die Ladestation kann an einer
Edelstahlsäule installiert werden, die mit der Ladestation bestellt
werden kann. Das Versorgungskabel tritt durch die Unterseite der
Säule ein. Die andere Option besteht darin, die Ladestation an
einer festen Wand zwischen 90 und 120 cm vom Boden entfernt zu
montieren. Bei einer Montage dieser Art wird die Versorgungsleitung
durch eine Kabelverschraubung an der Unterseite der Aluminium-
Grundplatte oder die Bohrung an der Rückseite der Grundplatte
geführt. Die Wand muss eine Last von 60 kg tragen können.
6.4 Stromversorgungskabel verlegen
Alle Ladestationen müssen mit eigenen Stromversorgungskabeln
und einem ordnungsgemäß dimensionierten Fehlerstrom-
Schutzschalter ausgestattet werden, der Teillastbedingungen
entsprechend IEC 61439-2 ermöglicht. Die jeweilige Leitergröße
des Versorgungskabels hängt von der Leistungsbewertung und
dem Abstand zwischen dem Messschrank und der Ladestation
ab. Der Spannungsabfall darf 5 % nicht überschreiten (es wird
empfohlen, einen maximalen Spannungsabfall von 3 % zu
berücksichtigen). Die maximale Leitergröße, die angebracht
werden kann, beträgt 10 mm2.
Einige Doppelstationen werden mit einem Stromkabel, andere
mit zwei gespeist. Bitte beachten Sie, welche Station Sie
installieren. Die Typen- oder Artikelnummer der Station gibt an,
ob sie mit einem oder zwei Stromkabeln gespeist wird.
Die maximale Leistungsbewertung für jeden Verbinder ist
in der nachstehenden Tabelle zu finden. Eine Stromleitung
von der Hauptplatine mit einem entsprechend bewerteten
Leistungsschalter und RCD verlegen. Die Stromleitung zur
Ladestation in einem Kabelrohr verlegen. Die Stromleitung tritt
über die Rückplatte (bei Einzelstation) oder durch die Säule (bei
Doppelstationen) in die Station ein.
