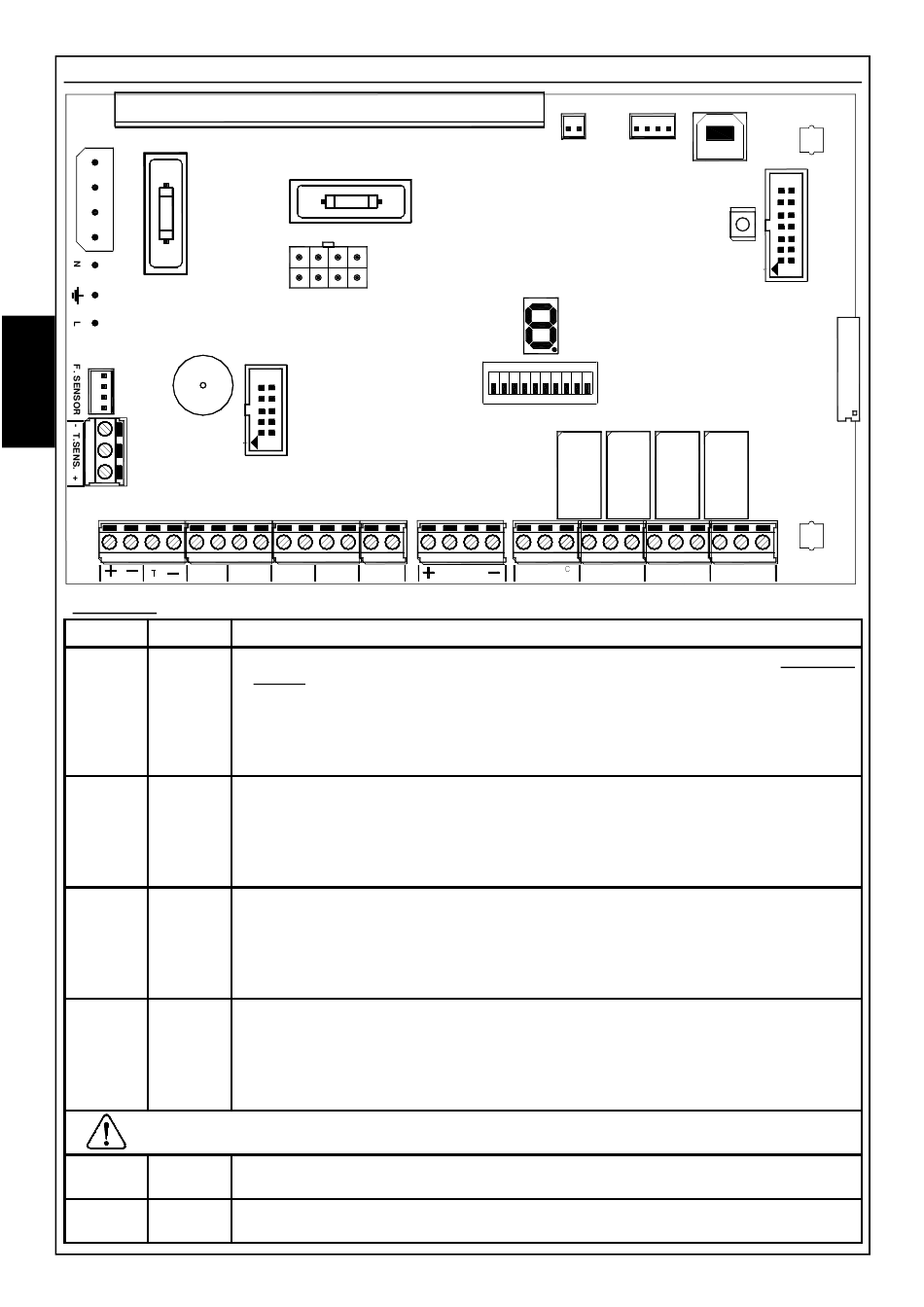

Scheda
I
BUZZER
T
A
+ A
T
12 V
Morsettiera
+ DA DB -
NO
FAULT
NC
C
NC
FLUID
NO
C
NC
SMOKE
NO
C
NC
TAMPER
NO
C
I contatti delle uscite FAULT, FLUID, SMOKE e TAMPER devono essere collegati solo a circuiti
operanti a tensione SELV.
-
T.SENS.
+
+
12 V
-
F 1
F 2
- A + P - P
+ S - S + D - D
+ F - F
ARM
PRIM
SEC
DISABLE
Non usati. Riservati per usi futuri.
Uscita ausiliaria di segnalaz ione GUASTO: relè a scambio libero da tensioni a sicurezza
positiva con portata di 2A a 12Vdc, che cambia di stato in caso di anomalia del sistema.
Le anomalie che attivano questa uscita sono quelle riportate nella tabella "Segnalazioni di
e rro re ". L e ind ica zio ni d e i mo rse tti si inte nd o no co n a p p a re cchia tura a lime nta ta e
correttamente funzionante: (C) scambio comune (NC) scambio normalmente chiuso (NO)
scambio normalmente aperto. Il ripristino avviene in automatico non appena termina la
causa che l'ha attivata.
Uscita ausiliaria di segnalaz ione LIVELLO LIQUIDO: relè a scambio libero da tensioni
con portata di 2A a 12Vdc, che cambia di stato per segnalare "Esaurimento liquido" e
"Mancanza collegamento del sensore del livello del liquido". Le indicazioni dei morsetti si
intendono con apparecchiatura alimentata e correttamente funzionante: (C ) scambio
comune (NC) scambio normalmente chiuso (NO) scambio normalmente aperto. Il ripristino
avviene in automatico non appena termina la causa che l'ha attivata.
Uscita ausiliaria di segnalaz ione EROGAZIONE NEBBIA: relè a scambio libero da
tensioni con portata di 2A a 12Vdc, che cambia di stato per segnalare che l'apparecchiatura
è i n fa s e d i " E ro g a zi o ne Ne b b i a " . L e i nd i c a zi o ni d e i m o rs e tti s i i nte nd o no c o n
apparecchiatura alimentata e correttamente funzionante: (C ) scambio comune (NC )
scambio normalmente chiuso (NO) scambio normalmente aperto. Il ripristino avviene in
automatico al termine dell'erogazione.
Uscita ausiliaria di segnalaz ione TAMPER: relè a scambio libero da tensioni con portata
di 2A a 12Vdc, che cambia di stato per segnalare lo sbilanciamento dell'ingresso "Tamper".
Le indicazioni dei morsetti si intendono con apparecchiatura alimentata e correttamente
funzionante: (C ) scambio comune (NC ) scambio normalmente chiuso (NO) scambio
normalmente aperto. Il ripristino avviene in automatico non appena termina la causa che
l'ha attivata.
Ingresso sonda temperatuta. Cablato di fabbrica
Uscita protetta da fusibile autoripristinante. Corrente max erogabile 50 mA.
Fornisce l'alimentazione ad un eventuale carico esterno di bassa potenza.
ON
1 2 3 4 5 6 7 8
DA DB
NO
NC
FIRE
RS485
FAULT
- 12 -
FAN
LED
USB
RESET
9 10
C
NC
NO
C
NC
NO
C
NC
FLUID
SMOKE
TAMPER
NO
C
