Specifi kationer
VARDE IN-LINE 47
| Nominel varmeydelse: 6 kW (4-8 kW)
| Rumopvarmningsydelse: 30-90 m
| Vægt: 92 kg
| Røgafgang: Ø 15 cm
| Pejseindsatsens ydre mål: højde 46,5 x bredde 68 x dybde 42 cm
| Frontrammens ydre mål: højde 58,5 x bredde 77 cm
VARDE IN-LINE 55
| Nominel varmeydelse: 7 kW (4-9 kW)
| Rumopvarmningsydelse: 30-100 m
| Vægt: 102 kg
| Røgafgang: Ø 15 cm
| Pejseindsatsens ydre mål: højde 54,5 x bredde 68 x dybde 42 cm
| Frontrammens ydre mål: højde 66,5 x bredde 77 cm
D
B
8
2
2

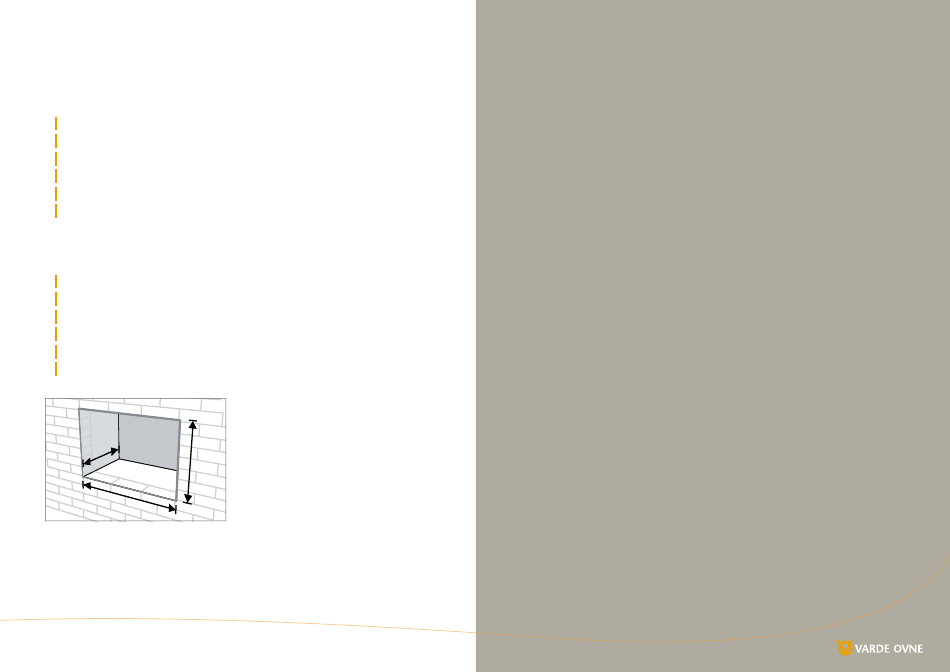

HULMÅL TIL STANDARDRAMMER:
H: Se skitse under pkt. indbygning
B: 70-75 cm
D: Min. 46 cm
H
DANSK | ENGLISH | DEUTSCH | FRANÇAIS
Vigtig information
Gældende regler
Alle lokale forordninger, inklusiv dem der henviser til nationale og europæiske
standarder, skal overholdes ved montering. Eksempelvis Bygningsreglement for
småhuse BR-S 98 udgivet af Erhvervs- og Byggestyrelsen.
Minimumsafstand til brændbart materiale som gulv, væg eller møbler
Varde In-Line 47: Bagved: 30 cm Side: 30 cm Over gulv: 30 cm Foran: 105 cm
Varde In-Line 55: Bagved: 35 cm Side: 35 cm Over gulv: 30 cm Foran: 110 cm
Gulvmateriale
Hvis der er et gulv af brændbart materiale ved indsatsen, skal der naturligvis
dækkes af med ikke brændbart materiale, som f.eks. en stålplade, glas-
plade, klinker eller kunstskiferplade. Gulvpladen skal nå mindst 15 cm ud fra
indsatsens sider og mindst 30 cm ud fra forsiden. Vi anbefaler dog 50 cm foran.
Frisklufttilførsel
I det rum, hvor indsatsen skal monteres, skal De sørge for, at der er tilstrækkelig
frisklufttilførsel. Dette kan f.eks. etableres ved ventilationsriste i væggene. Disse
luftriste må ikke kunne blokeres. Samtidig må De være opmærksom på, at evt.
udsugningsventilatorer (emhætter el.lign.) i samme rum som indsatsen kan
forårsage problemer i forhold til skorstenstrækket.
Reguleringsspjæld
I nogle tilfælde kan det være påkrævet med et reguleringsspjæld i skorstenen, så
trækket kan reguleres. Dette kan især blive nødvendigt på dage, hvor det blæser
kraftigt. Der skal altid være mindst 20 cm
Dem med Deres forhandler eller skorstensfejer.
Indsatsen er egnet til tilslutning til en røggassamling
De skal altid sørge for, at røggasforbindelsesstykket og skorstenen kan rengøres.
Rådfør Dem med Deres forhandler eller skorstensfejer.
Nominel drift og en rumtemperatur på 20˚C giver:
Varde In-Line 47: Røggasmassefl ow: 6,6 g/sek Røggastemperatur: 271°C
Varde In-Line 55: Røggasmassefl ow: 6,8 g/sek Røggastemperatur: 274°C
2 fri passage gennem skorstenen. Rådfør
