Inhaltszusammenfassung für VARDE OVNE Vision

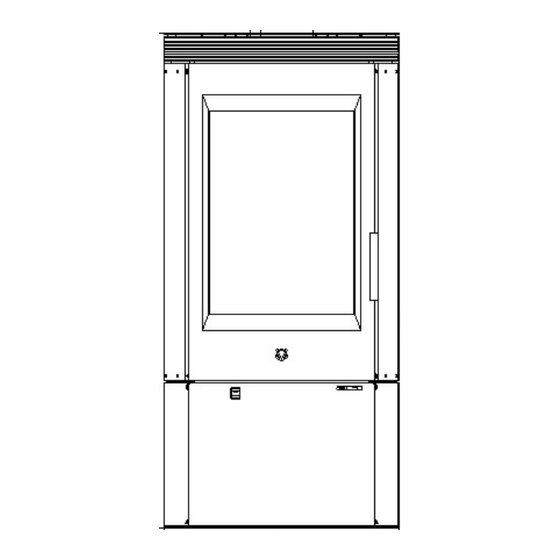

- Seite 1 Varde Vision Bedienungsanleitung und Aufstellanweisung Revsion 4...
-
Seite 2: Inhaltsverzeichnis
An dieser Stelle möchten wir uns bedanken, dass Sie sich für einen Varde Kaminofen entschieden haben. Wir sind uns sicher, dass Sie diese Entscheidung nicht bereuen werden. Inhalt Willkommen und Übersicht Seite 2 Technische Daten Vision 11 Seite 3 Technische Daten Vision 1 Seite 4 Regeln und Zulassungen Seite 5 Bodenbeschaffenheit - Sicherheitsabstände... -
Seite 3: Technische Daten Vision
Technische Daten Varde Vision Varde Vision 11 Höhe(mm) 1171 Breite (mm) Tiefe(mm) Gewicht(kg) Leistung 5,3-6 kW Nennwärme Leistung 5 KW 120m 3 Raumheizvermögen Wirkungsgrad 79 -% Rauchgaswerte: 5,8g/sek., 265°C bei 20 °C Raumtemperatur, 12 Pa Maße des Feuerraumes (H x B x T): 440 x 352 x 215mm RauchabgangØ... -
Seite 4: Technische Daten Vision
Technische Daten Varde Vision 1 Höhe(mm) 1171 Breite (mm) Tiefe(mm) Gewicht(kg) Leistung 5,3-6 w Nennwärme Leistung 5 Kw Raumheizvermögen 120m3 Wirkungsgrad 79 % Rauchgaswerte: 5,8g/sek., 265°C bei 20 °C Raumtemperatur, 12 Pa Maße des Feuerraumes (H x B x T): 440 x 352 x 215mm RauchabgangØ... -
Seite 5: Regeln Und Zulassungen
Varde Ovne A/S Adresse Soldalen 12, DK-7100 Vejle, Dänemark Prüfstelle Name: Teknologisk Institut Anschrift: Kongsvang Alle´ 29, DK - 8000 Århus C Varde Vision 1 und 11 Produkt Produktname Kaminofen Name Vision Normen Bauprodukte (89/106/EC/) Normen, die verwendet wurden: EN 13240 Verwendung Beheizung von Gebäuden... -
Seite 6: Bodenbeschaffenheit - Sicherheitsabstände
Stahl Speck Gewicht stein Varde Vision 110 kg 120 kg Aufstellanweisung: Wenn die Wand aus feuerfesten Materialen konstruiert ist, darf der Ofen direkt an der Wand platziert werden. Wir empfehlen einen Abstand von 5-10cm, um die Reinigung hinter dem Ofen möglich zu machen. -
Seite 7: Der Schornstein
Über das Loch in der Gusseisen Platte legen. Information wegen dem neuen Rauchrohrstutzen, Varde Nr.: 134 Ihr Ofen ist mit dem neuen Gusseisenstutzenvon Varde Ovne ausgestattet. Der Stutzen ist für Rauchrohre mit einem inneren Durchmesser von 150 mm geeignet. Sie können jetzt auch selber, je nach Bedarf, ein Kondensat-Loch in den Stutzen machen. -
Seite 8: Luftzufuhr
Frischluftzufuhr: Überhitzung: In dem Raum, wo der Kaminofen steht, muss Eine Überhitzung kann entstehen, wenn genügend Frischluftzufuhr vorhanden sein. Dieses dem Kaminofen zuviel Brennstoff, Anzün- können Sie mit einer Installation von Frischluft- deluft oder Verbrennungsluft zugeführt verbindungen in den Wänden erreichen. Diese wird. -
Seite 9: Bedienung
Anzünden und Nachlegen von Brennholz Anheizen Der Rüttelrost Schieben Sie dem unteren Beim Anheizen des Griff und die Asche wird in den Ofens müssen der Aschenkasten ”gerüttelt”. Luftregler 1 ganz nach. Bei normalbetrieb ist der Rüttelrost offen auch wen der Tür geschlossen ist. Der Griff für den Ver- brennungsluft 2 ganz nach links schieben. -
Seite 10: Anzünden Und Nachlegen Von Brennholz
Anzünden und Nachlegen von Brennholz Da der Lack des Ofens beim Erstgebrauch aushärtet, ist mit Rauch- und Geruchsbelästigung zu rechnen. Dem kann durch gründliches Lüften des Zimmers (am besten mit Durchzug) entgegen- gewirkt werden. Da der Lack während dieses Vorgangs empfindlich ist, sollten die lackierten Flächen nicht be- rührt werden. -
Seite 11: Übersicht Der Teile Des Ofens
Übersicht der Teile des Ofens Rütterost Vermiculite Ashenkiste Antündungs Luft Verbrennungs Luft Griff für Rüttelrost Tür aus Gusseisen Deckplatte aus Stahl... -
Seite 12: Vermiculite
Vermiculite Die aus Vermiculite bestehenden Platten zur Auskleidung des Feuerraums verschleißen mit der Zeit ebenso wie die Rauchumlenkplatte. Wirft man ein Holzstück zu heftig in den Ofen, kann es passieren, dass eine Platte einen Riss bekommt. Da dies keinen Einfluss auf die Funktion hat, ist ein Austausch erst dann erforderlich, wenn der Riss sich auf 0,5 cm Breite ausdehnt. -
Seite 13: Geeignetes Brennholz
Welches Holz ist am besten? Der neue Kaminofen Buche ist die beste Holzsorte, womit man hei- Beim ersten Anheizen härtet der Lack aus, zen kann. dadurch entsteht etwas Rauch und Geruch. Es brennt gleichmäßig, erzeugt wenig Rauch Daher sollten Sie für eine gute Be-/ und hat wenig Verbrennungsrückstände. -
Seite 14: Wartung
Wartung Glasscheibe Zum Reinigen der Glasscheibe wird der Glasreiniger empfohlen, der bei allen Händlern erhältlich ist, die Varde-Öfen verkaufen. Der Aschenkasten ist regelmäßig zu leeren (Restmüll), wobei darauf zu achten ist, dass sich keine Glut mehr darin befindet. Sollten Sie weitergehende Fragen bezüglich Wartung und Pflege haben, können Sie sich an Ihren Händler oder den zuständigen Schornsteinfeger wenden. -
Seite 15: Fehlerbehebung
Fehlerbehebung Rauch dringt ins Zimmer Ursache kann zu geringer Schornsteinzug sein. ♦ Überprüfen, ob Rauchrohr und/oder Schornstein verstopft sind. ♦ Überprüfen, ob die Höhe des Schornsteins angemessen ist. ♦ Glas und/oder Schornstein versotten Das Brennholz ist zu feucht. ♦ Die Luftzufuhr (Normalbetrieb) ist unzureichend. ♦... -
Seite 16: Ersatzteile
Ersatz teile Für den Fall, dass Sie eines Tages ein Ersatzteil benötigen, sind diese nachfolgend aufgelistet. Vermiculite Set, Art. - Nr. 1501506 Glas, Art. - Nr. 1501503 Glas für Seiten, Art. - Nr. 1801505 Schlieβsysteme, Art. - Nr. 15010565 Packungs Set, Art. - Nr. 10014+10008 Rüttelrost, Art. -
Seite 17: Frischluftzufuhr
Frischluftzufuhr In dem Raum, wo sich der Kaminofen befindet, muss ausreichende Luftzufuhr gewährleistet sein. Dies lässt sich beispielsweise durch Einbau von Lüftungsgittern in die Wände erreichen, die nicht verstellt werden dürfen. Zufuhr von Außenluft für Normalbetrieb (Zubehör) Bei Aufstellung eines Kaminofens ist für ausreichende Luftzufuhr in den betreffenden Raum zu sorgen. -
Seite 19: Garantie
Garantie Alle Varde Kaminöfen durchlaufen einer strenger Qualitätskontrolle. Fabrikations - und Materialfehler können jedoch vorkommen, worauf wir 5 Jahre Garantie gewährleisten. Die Garantie umfasst nicht: Verschleißteile (Vermiculite in der Brennkammer, Rauchumlenk- • platte, Glas, Dichtungen, Gußeisenboden und Rüttelrost). Schäden als Folge einer Fehlbedienung, z.B. Überhitzung, feh- •... - Seite 20 Soldalen 12, 7100 Vejle, Danmark, Tel. +45 7482 0003. vardeovne.dk...
