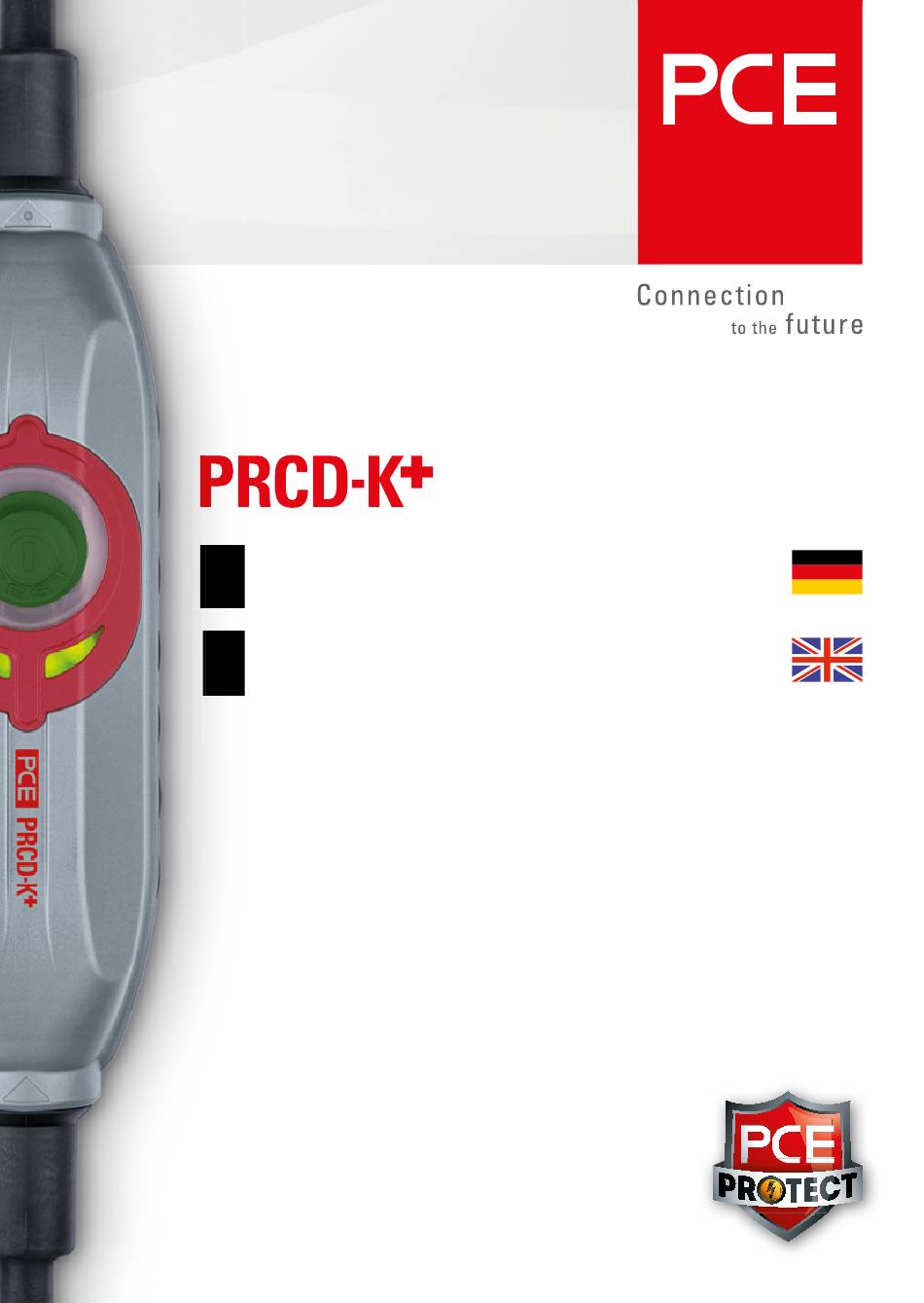

- Seite 1 11189_Version 11/2016 V1.4 Betriebsanleitung Betriebsanleitung Betriebsanleitung Operating manual Operating manual Operating manual...
-
Seite 2: Sicherheitshinweise
Vorwort: Diese Betriebsanleitung ist gültig für das Produkt PRCD-K + 30mA ab dem Produktionsdatum 2021 02. Sicherheitshinweise: Die Installation, Inbetriebnahme und Funktionsüberprüfung muss durch eine Elektrofachkraft (EFK) erfolgen! 5 SICHERHEITSREGELN: Vor Beginn der Arbeiten: • Freischalten • gegen Wiedereinschalten sichern •... -
Seite 3: Anwendungsbereich
Anwendungsbereich: Der PRCD-K + ist ein allpolig schaltender ortsveränderlicher Personenschutzschalter mit elektronischer Fehlerauswertung für die Verwendung im IT-System (z.B. Notstromaggregat, Trenntransformator), um Personen und elektrischen Betriebsmitteln eine sichere Stromentnahme aus einem Speisepunkt zu ermöglichen. Hinweis: Die Durchgängigkeit des Schutzleiterkreises ist aufgrund von Varistoren nicht gegeben. -
Seite 4: Montage
Montage: • Achten Sie beim Anschluss des Gerätes auf die Bezeichnung „IN“ (Eingangs- bzw. Netzseite) und „OUT“ (Ausgangs- bzw. Verbraucherseite) sowie auf die Pfeilrichtung in der Elektronikabdeckung. • Normen/Regelwerk DIN VDE 0661 u. DGUV Information 203-006 (bisher BGI/GUV-I 608) Typen Anschlussleitung H05BQ-F H07BQ-F H07RN-F... -
Seite 5: Technische Daten
Technische Daten: Nennspannung: = 230V~ Nennfrequenz: = 50Hz Nennstrom: = 16A Nenndiff erenzstrom: = 30mA (Art. Nr. 968011355) Δn Umgebungstemperatur: -25°C bis +45°C Schutzart: IP55 Produktübersicht: LED (rot) LED (grün) Taste... - Seite 6 Funktion: • Der PRCD-K + ist allpolig schaltend: Im Falle eines Fehlers wird der Stromfluss über Phase (L) und Neutralleiter (N) unterbrochen und die Signaleinheit (LED) am Gerät leuchtet oder blinkt in der Farbe Rot. Beim roten Blinken der LED liegt ein quittierbarer Fehler vor. Mit einem Tastendruck wird der Fehler quittiert, anschließend muss die Ursache beseitigt werden und der PRCD-K + kann wieder eingeschaltet werden.
-
Seite 7: Bedienung
Bedienung: grün EINSCHALTEN • Den Netzstecker des PRCD-K + an ein Aggregat anstecken. Bei ordnungsgemäßer Netzversorgung blinkt nach ca. 2 Sek. >drücken Überprüfungszeit die Signaleinheit in der Farbe GRÜN. grün • Die grüne Taste vom PRCD-K + drücken. Der PRCD-K + schaltet EIN, die Signaleinheit leuchtet dauerhaft in der Farbe GRÜN. - Seite 8 Differenzstromfehler rotes Blinken Signaleinheit angezeigt. Der PRCD-K + von PCE gibt in solchem Fall eine optische Warnung aus und schaltet sofort ab. Der Schutzleiter bleibt bis zum Quittieren geschlossen! >drücken Wenn während des Einschaltens die Signaleinheit um den Taster liegt ein Fehler vor.
- Seite 16 Dokument / Document: 11199_Version 02/2021 V1.0 Dateiname / Filename: 11199 Betriebsanleitung V1.0.pdf Seitenanzahl / Number of pages: 16 © PCE - Änderungen im Sinne der technischen Weiterentwicklung vorbehalten. Changes in terms of technical development reserved. Angaben erfolgen ohne Gewähr. Details are given without guarantee!
