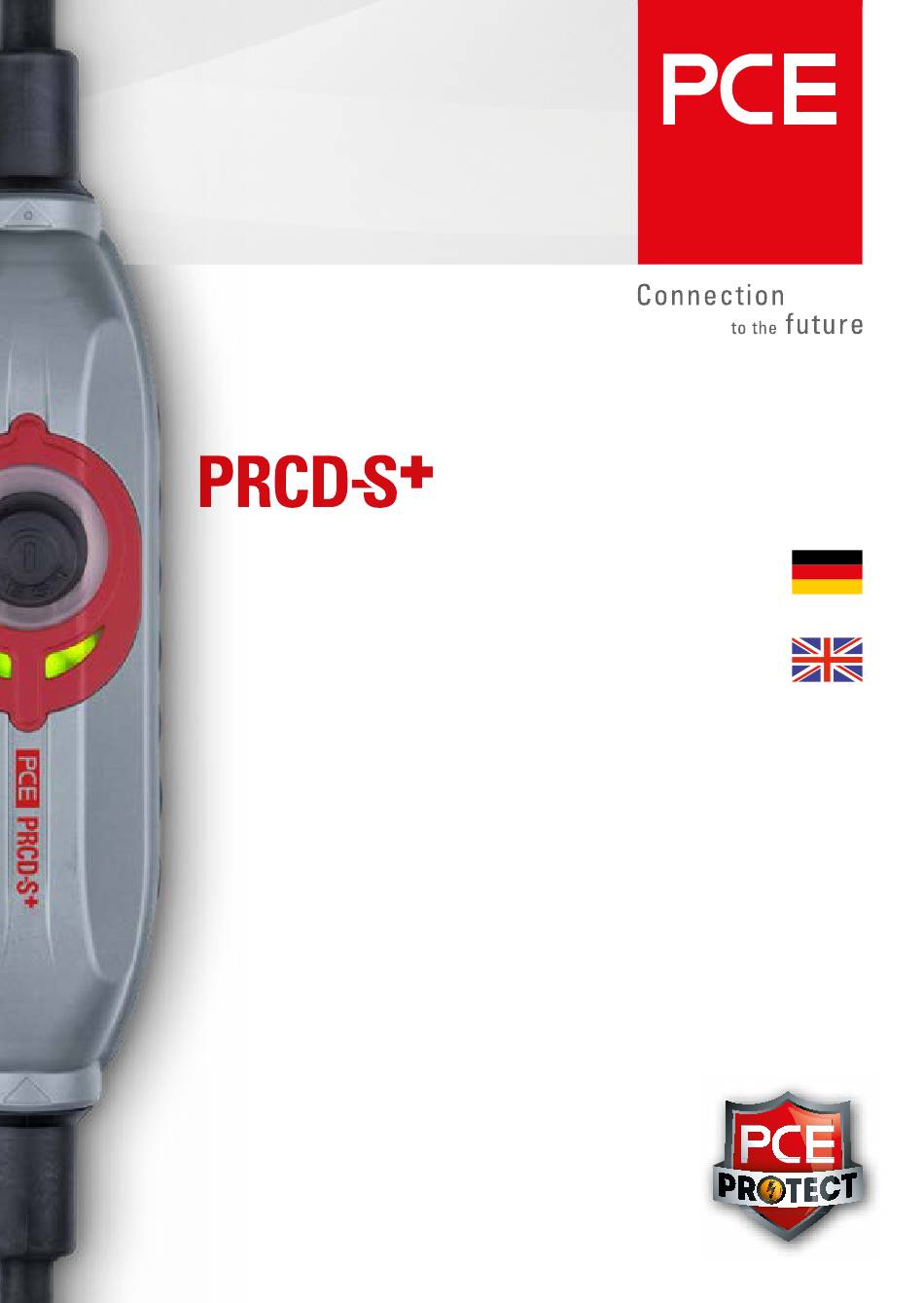

- Seite 1 11189_Version 11/2016 V1.4 Betriebsanleitung Operating manual...
-
Seite 2: Sicherheitshinweise
Vorwort: Diese Betriebsanleitung ist gültig für das Produkt PRCD-S + 30mA und PRCD-S + 10mA ab dem Produktionsdatum 2019 01. Sicherheitshinweise: Die Installation, Inbetriebnahme und Funktionsüberprüfung muss durch eine Elektrofachkraft (EFK) erfolgen! 5 SICHERHEITSREGELN: Vor Beginn der Arbeiten: • Freischalten •... -
Seite 3: Anwendungsbereich
Anwendungsbereich: Der PRCD-S + ist ein allpolig schaltender ortsveränderlicher Personenschutzschalter mit elektronischer Fehlerauswertung für die Verwendung an Steckdosen mit unbekannter Schutzmaßnahme, um Personen und elektrische Betriebsmittel eine sichere Stromentnahme aus einem Speisepunkt zu ermöglichen. Der PRCD-S + ist verwendbar als ortsveränderlicher Fehlerstromschutzschalter mit Bemessungsdifferenzstrom IΔn ≤... -
Seite 4: Montage
Montage: • Achten Sie beim Anschluss des Gerätes auf die Bezeichnung „IN“ (Eingangs- bzw. Netzseite) und „OUT“ (Ausgangs- bzw. Verbraucherseite) sowie auf die Pfeilrichtung in der Elektronikabdeckung. • Normen/Regelwerk DIN VDE 0661 u. DGUV Information 203-006 (bisher BGI/GUV-I 608) Typen Anschlussleitung H05BQ-F H07BQ-F H07RN-F... -
Seite 5: Technische Daten

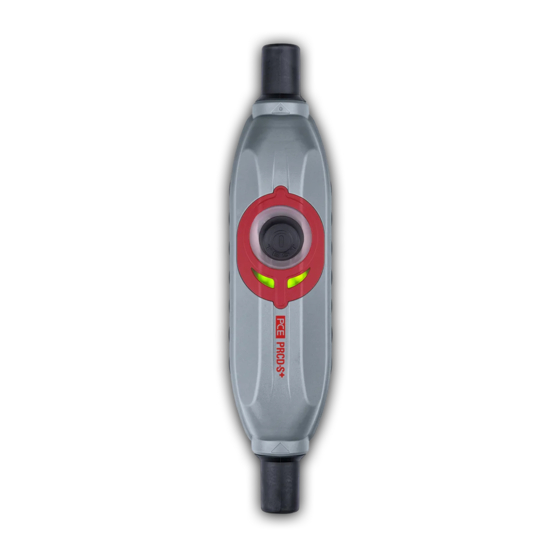

Technische Daten: Nennspannung: = 230V~ Nennfrequenz: = 50Hz Nennstrom: = 16A Nenndifferenzstrom: = 10mA (Art. Nr. 967011155) Δn = 30mA (Art. Nr. 967011355) Δn Umgebungstemperatur: -25°C bis +45°C Schutzart: IP55 Produktübersicht: LED (rot) LED (grün) Taste... - Seite 6 Funktion: • Der PRCD-S + ist allpolig schaltend: Im Falle eines Fehlers wird der Stromfluss über Phase (L) und Neutralleiter (N) unterbrochen und die Signaleinheit (LED) am Gerät leuchtet oder blinkt in der Farbe Rot. Zur erhöhten Sicherheit bleibt davon unabhängig der Schutzleiterkontakt bis zur Quittierung des Fehlers geschlossen.
-
Seite 7: Bedienung
Bedienung: grün EINSCHALTEN • Den Netzstecker des PRCD-S + in eine Steckdose stecken. Bei ordnungsgemäßer Netzversorgung blinkt nach ca. 2 Sek. >drücken Überprüfungszeit die Signaleinheit in der Farbe GRÜN. grün • Die Taste vom PRCD-S + gedrückt halten. Innerhalb <2 Sek. erfolgt eine Routineprüfung (Anschluss, Netzversorgung,…). - Seite 8 Fehleranzeige: wird durch Differenzstromfehler rotes Blinken Signaleinheit angezeigt. Der PRCD-S + von PCE gibt in solchem Fall eine optische Warnung aus und schaltet sofort ab. Der Schutzleiter bleibt bis zum Quittieren geschlossen! >drücken beispielsweise durch das Tragen eines Etwaige Messfehler,...
- Seite 16 Dokument / Document: 11189_Version 10/2019 V2.0 Dateiname / Filename: 11189 Betriebsanleitung V2.0.pdf Seitenanzahl / Number of pages: 16 © PCE - Änderungen im Sinne der technischen Weiterentwicklung vorbehalten. Changes in terms of technical development reserved. Angaben erfolgen ohne Gewähr. Details are given without guarantee!
