Montage an Decken mit Kabelrinnen und Trägerschienen

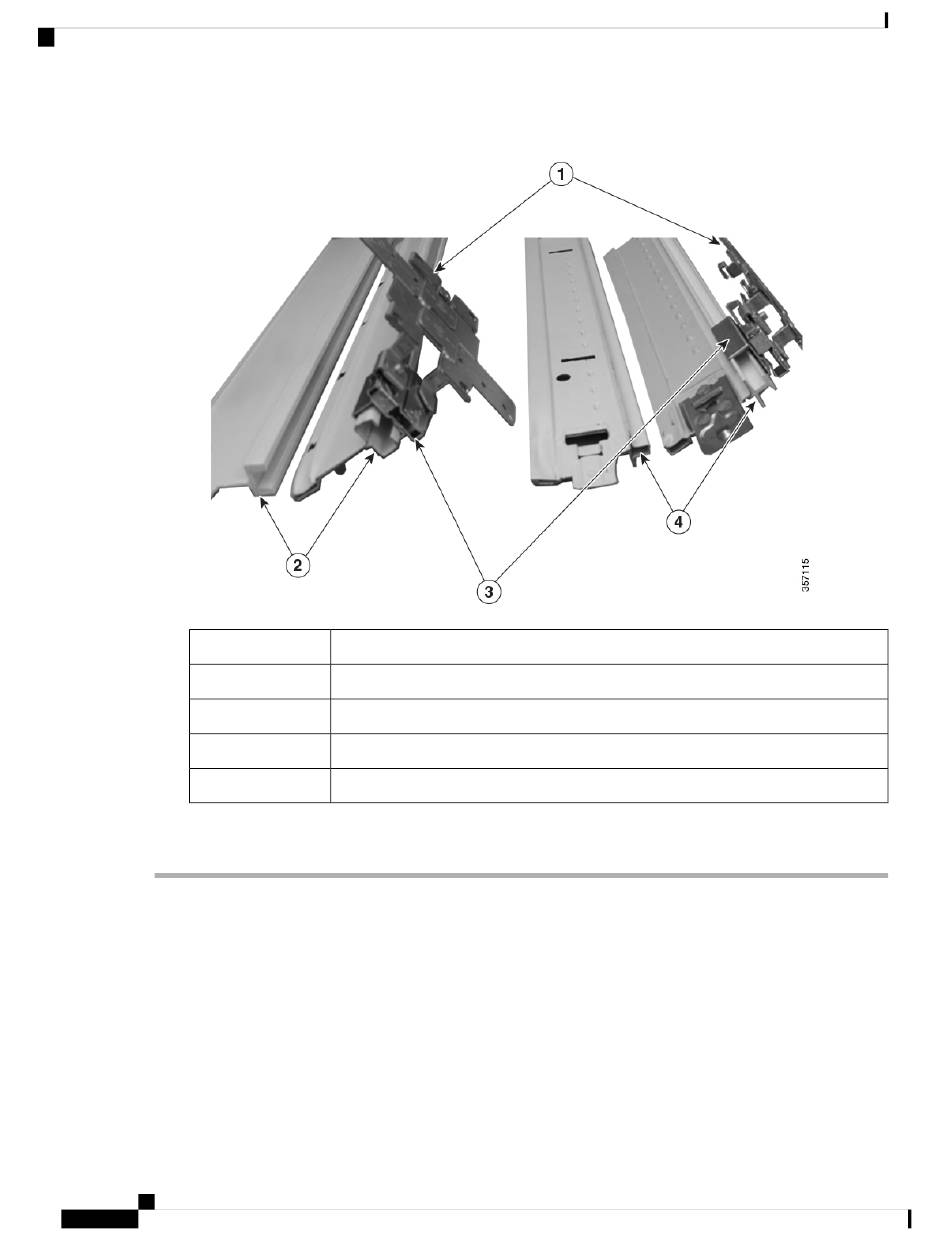

Abbildung 34: Montage des Luftkanaladapters
SI-Nr.
1
2
3
4
Jede Adapterklemme besteht aus einer zweiteiligen Baugruppe mit Stellschrauben. Montieren Sie die
Luftkanal-Adapterklemme wie folgt:
Schritt 1
Richten Sie die Klemmen so aus, dass sich der Text beider Elemente auf derselben Seite befindet, wie unten gezeigt.
Richten Sie die Elemente so aus, dass die EIN-Pfeile aufeinander zeigen (die AUS-Pfeile zeigen voneinander weg).
Hardware-Installationshandbuch für Catalyst Cellular Gateway
42
Beschreibung
Klemmen zur Deckenmontage
Kabelrinne
Adapterklemmen [Luftkanaladapter]
Trägerschiene
Catalyst Cellular Gateway installieren
