Catalyst Cellular Gateway installieren
Vorsicht
Vorsicht
Schritt 2
Bohren Sie Führungslöcher an den von Ihnen markierten Montagelochpositionen mit der passenden Größe für die
ausgewählten Dübel bzw. Schrauben
Hinweis
Schritt 3
(Optional) Wenn Sie Kabel durch den Ausschnitt in CG-BRACKET-2 verlegen, bohren oder schneiden Sie ein
Kabelführungsloch in der Nähe und unterhalb der Position des Kabelführungsausschnitts der Montagehalterung.
Ziehen Sie etwa 25 cm Kabel durch das Loch. Führen Sie die Kabel durch die Halterung, bevor Sie die Halterung
an der Decke oder Wand befestigen. Führen Sie die Kabel durch das Hauptkabelführungsloch und dann über das
Ende der Halterung hinaus, um auf die Kabel zugreifen zu können, wenn das CG an der Halterung befestigt ist.

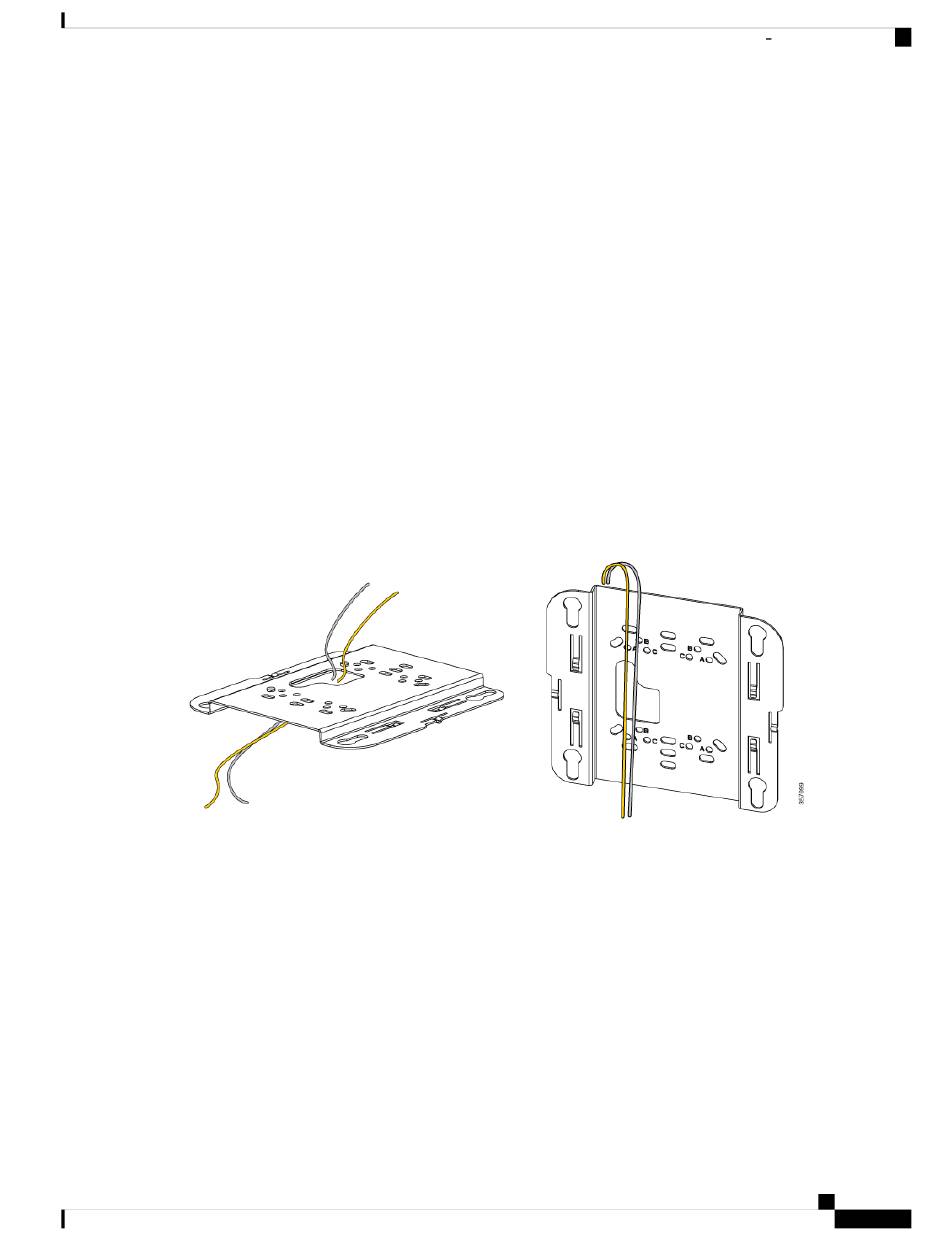

Abbildung 19: Verlegen der Kabel durch oder auf der Rückseite von CG-BRACKET-2
Schritt 4 (Optional) Verwenden Sie die Erdungsschraube, um das Erdungskabel des Gebäudes mit dem CG zu verbinden
(Abschnitt Erdung). Verbinden Sie die Kabel mit dem Cisco Catalyst Cellular Gateway-Gerät.
Schritt 5 Positionieren Sie die Montagebohrungen der Montagehalterung (mit den Vertiefungen nach unten) über den
Führungslöchern.
Schritt 6
Setzen Sie in jede Montagebohrung ein Befestigungselement ein, und ziehen Sie sie an.
Schritt 7 Verbinden Sie die Kabel mit dem Cellular Gateway-Gerät.
Schritt 8
Richten Sie die Füße des Cellular Gateway-Geräts an einem großen Teil der Schlüsselloch-Montageschlitze an der
Montageplatte aus.
Schritt 9
Schieben Sie das Cellular Gateway-Gerät vorsichtig auf die Schlüsselloch-Schlitze der Halterung, bis es einrastet.
Beide Halterungen können zur Befestigung an der Wand oder Decke verwendet werden, bieten jedoch
unterschiedliche Abstandsversätze. Der Versatzabstand (in Zoll) zwischen CG und Gerät ist für die verschiedenen
Montagehalterungen unten dargestellt.
Achten Sie darauf, alle vier Positionen zu markieren. Um eine sichere Montage zu gewährleisten, stellen
Sie sicher, dass Sie geeignete Befestigungselemente verwenden. Für die Montage des Cisco Catalyst
Cellular Gateways sind mindestens vier Befestigungselemente erforderlich.
Verwenden Sie für Deckeninstallationen keine Dübel aus Kunststoff bzw. nicht die Schlüsselloch-Schlitze
an der Montagehalterung. Wenn Sie das Cellular Gateway-Gerät an einer soliden Decke montieren,
verwenden Sie vier Befestigungselemente, die einer Auszugskraft von mindestens 9 kg standhalten.
Der Durchmesser der Vorbohrungen variiert je nach der Beschaffenheit und Dicke des Materials, an dem
die Befestigung erfolgen soll, und je nach Auswahl der Dübel bzw. Schrauben. Wir empfehlen, das
Material vorher zu testen, um den optimalen Durchmesser der Bohrung für die Montage zu bestimmen.
Direkte Befestigung an harten Oberflächen Wände oder Decken
