Catalyst Cellular Gateway installieren

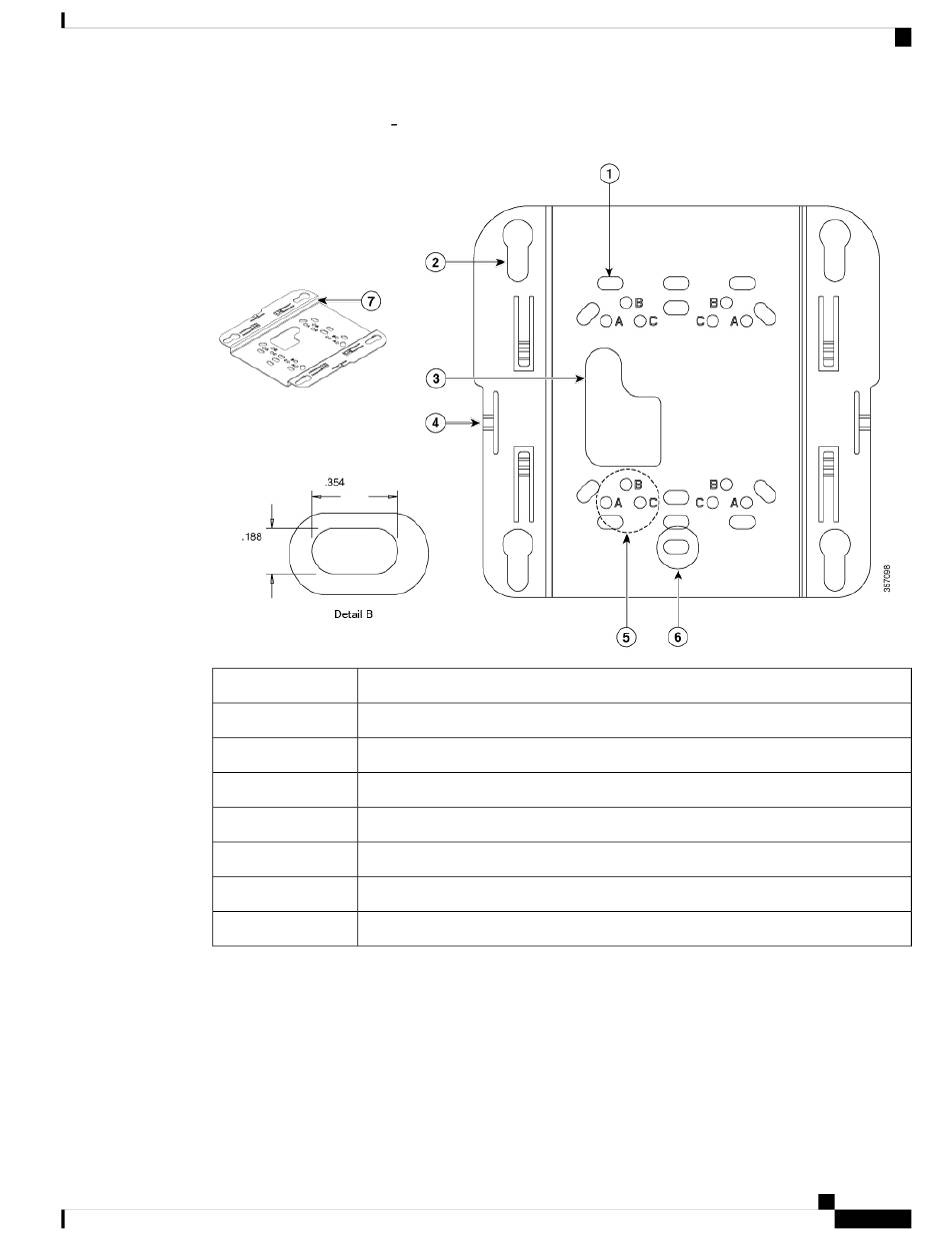

Abbildung 18: Universalhalterung Hauptmerkmale
SI-Nr.
1
2
3
4
5
6
7
Bei vielen Installationen sind zusätzliche Klemmen erforderlich, um die Befestigungsfläche an die
Montagehalterungen anzupassen. Die folgende Tabelle enthält Referenzinformationen zur Montagehalterung
und zusätzlichen Klemmen, die für verschiedene Installationen erforderlich sind. Weitere Informationen finden
Sie in den nachfolgenden Abschnitten.
Beschreibung
Schlitze für Dübel/Schrauben oder Netzwerk-/Elektroanschlüsse
Schlüsselloch-Schlitze (zur Befestigung der CG-Befestigungspunkte)
Kabelführungsausschnitt
Haltearretierungen zum Befestigen der Halterung am CG
Ein Satz Befestigungslöcher für Klemmen zur Deckenmontage
Siehe Detail B (die gezeigten Abmessungen sind typisch für alle Schlitze)
Versatz zwischen den Montageflächen für die Kabelführung
Hardware-Installationshandbuch für Catalyst Cellular Gateway
Montageoptionen für das Cisco Catalyst Cellular Gateway
