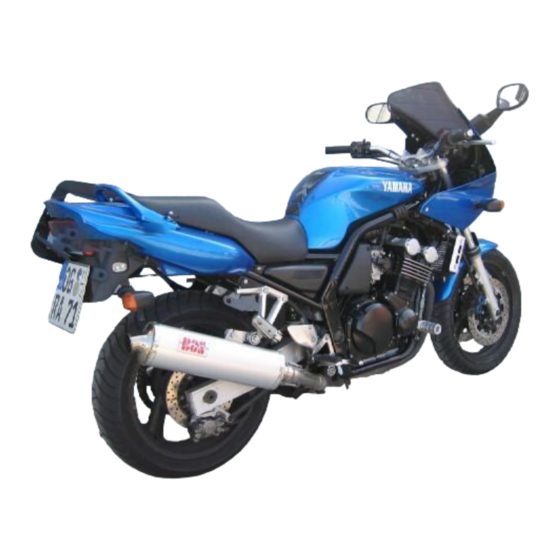

Yamaha FZS600 Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für FZS600:
Inhaltsverzeichnis

Werbung

BEDIENUNGSANLEITUNG
FZS600
5RT-28199-G1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Yamaha FZS600

  • Seite 1 BEDIENUNGSANLEITUNG FZS600 5RT-28199-G1...
  • Seite 3 Damit Sie alle Vorzüge dieses Motorrades nutzen können, lesen Sie bitte diese Be- dienungsanleitung sorgfältig durch. Denn diese Bedienungsanleitung informiert Sie nicht nur, wie Sie die FZS600 am besten bedienen, inspizieren und warten, sondern auch wie Sie sich und ggf. Ihren Beifahrer vor Unfällen schützen.
  • Seite 4 Eigentümer übergeben werden. Die Angaben dieser Anleitung befinden sich zum Zeitpunkt der Drucklegung auf dem neuesten Stand. Aufgrund der kontinuierlichen Bemühungen von YAMAHA um technischen Fortschritt und Qualitätssteigerung können einige Angaben jedoch für Ihr Modell nicht mehr zutreffen. Richten Sie...
  • Seite 5 Kennzeichnung wichtiger Hinweise GW000002 WARNUNG Diese Anleitung unbedingt vor der Inbetriebnahme aufmerksam und vollständig durchlesen!
  • Seite 6 Kennzeichnung wichtiger Hinweise GAU04229 FZS600 Bedienungsanleitung ©2002 YAMAHA MOTOR CO., LTD. 1. Auflage, April 2002 Alle Rechte vorbehalten. Nachdruck, Vervielfältigung und Verbreitung, auch auszugsweise, ist ohne schriftliche Genehmigung der YAMAHA MOTOR CO., LTD. nicht gestattet. Printed in Japan.
  • Seite 7: Inhaltsverzeichnis

    GAU00009 Inhalt 1 Sicherheit hat Vorfahrt 2 Fahrzeugbeschreibung 3 Armaturen, Bedienungselemente und deren Funktion 4 Routinekontrolle vor Fahrtbeginn 5 Wichtige Fahr- und Bedienungshinweise 6 Regelmäßige Wartung und kleinere Reparaturen 7 Pflege und Lagerung 8 Technische Daten 9 KUNDENINFORMATION Index...
  • Seite 9: Sicherheit Hat Vorfahrt

    Sicherheit hat Vorfahrt Sicherheit hat Vorfahrt ............... 1-1...
  • Seite 10 S icherheit hat Vorfahrt GAU00021 Das Motorrad ist ein faszinierendes Fahrzeug. Es vermittelt ein unvergleichliches Gefühl von Freiheit und Stärke. Allerdings zeigt es seinem Benutzer auch Grenzen auf, die akzeptiert werden müssen. Selbst das beste Motorrad kann die physikalischen Gesetze nicht außer Kraft setzen. Für guten Werterhalt und einwandfreie Funktion des Fahrzeugs sind regelmäßige Pflege und Wartung unerläßlich.
  • Seite 11: Fahrzeugbeschreibung

    Fahrzeugbeschreibung Linke Seitenansicht ................2-1 Rechte Seitenansicht ................. 2-2 Bedienungselemente, Instrumente ............ 2-3...
  • Seite 12: Linke Seitenansicht

    F ahrzeugbeschreibung GAU00026 Linke Seitenansicht 1. Einstellschraube (Federvorspannung) (Seite 3-14) 8. Sitzbankschloß (Seite 3-12) 2. Chokehebel (Seite 3-12) 9. Federvorspannring (Seite 3-14) 3. Luftfiltereinsatz (Seite 6-18) 10. Fußschalthebel (Seite 3-9) 4. Sicherungen (Seite 6-36) 11. Leerlauf-Einstellschraube (Seite 6-20) 5. Ablagefach (Seite 3-13) 12.
  • Seite 13: Rechte Seitenansicht

    Fahrzeugbeschreibung Rechte Seitenansicht 13. Spanngurt-Halterung (Seite 3-15) 18. Bremsflüssigkeits-Vorratsbehälter (Seite 6-27) 14. Bordwerkzeug (Seite 6-1) 19. Ölstand-Schauglas (Seite 6-9) 15. Haltegriff 20. Motoröl-Einfüllschraubverschluß (Seite 6-9) 16. Bremsflüssigkeits-Vorratsbehälter (Seite 6-27) 21. Fußbremshebel (Seite 3-10) 17. Kühlerverschlußdeckel (Seite 6-14) 22. Kühlflüssigkeits-Ausgleichsbehälter (Seite 6-12)
  • Seite 14: Bedienungselemente, Instrumente

    Fahrzeugbeschreibung Bedienungselemente, Instrumente 1. Kupplungshebel (Seite 3-9) 2. Lenkerarmaturen links (Seite 3-7) 3. Tachometer (Seite 3-4) 4. Zünd-/Lenkschloß (Seite 3-1) 5. Drehzahlmesser (Seite 3-5) 6. Tankanzeige (Seite 3-7) 7. Lenkerarmaturen rechts (Seite 3-8) 8. Handbremshebel (Seite 3-9) 9. Gasdrehgriff (Seite 6-20)
  • Seite 15: Armaturen, Bedienungselemente Und Deren Funktion

    Armaturen, Bedienungselemente und deren Funktion Zünd-/Lenkschloß ................3-1 Warn- und Kontrolleuchten ............... 3-3 Tachometer ..................3-4 Drehzahlmesser ................3-5 Stromkreis-Prüfeinrichtung ..............3-6 Diebstahlanlage (Sonderzubehör) ............ 3-6 Tankanzeige ..................3-7 Lenkerarmaturen ................3-7 Kupplungshebel ................. 3-9 Fußschalthebel .................. 3-9 Handbremshebel ................3-9 Fußbremshebel ................
  • Seite 16: Zünd-/Lenkschloß

    A rmaturen, Bedienungselemente und deren Funktion GAU00027 1. Drücken. 2. Drehen. GAU00029 GAU00040 Zünd-/Lenkschloß LOCK GW000016 Der Lenker ist verriegelt und alle elektri- Das Zünd-/Lenkschloß verriegelt und ent- WARNUNG schen Systeme sind ausgeschaltet. Der riegelt den Lenker und schaltet die Zün- Den Schlüssel niemals auf “OFF”...
  • Seite 17 Armaturen, Bedienungselemente und deren Funktion GAU01574 (Parken) Der Lenker ist verriegelt, und die Parkbe- leuchtung ist eingeschaltet. Die anderen elektrischen Systeme sind ausgeschaltet. Der Schlüssel läßt sich in dieser Position abziehen. Der Lenker muß verriegelt sein, bevor man den Zündschlüssel auf “ ”...
  • Seite 18: Warn- Und Kontrolleuchten

    1. Den Zündschlüssel auf “ON” drehen. Sekunden lang und erlischt dann, den 2. Leerlauf-Kontrolleuchte “ ” 2. Leuchtet die Warnleuchte nicht einige Stromkreis von einer YAMAHA-Fach- 3. Fernlicht-Kontrolleuchte “ ” Sekunden lang und erlischt dann, den werkstatt prüfen lassen. 4. Ölstand-Warnleuchte “...
  • Seite 19: Tachometer

    2. Leuchtet die Warnleuchte nicht einige Zähler zurückstellen Sekunden lang auf und erlischt dann, Zum Zurückstellen eines Tageskilometer- 1. Tachometer den Stromkreis von einer YAMAHA- zählers auf Null die gewünschte Betriebsart 2. (Tages-)Kilometerzähler Fachwerkstatt prüfen lassen. 3. Wahlknopf “SELECT” mit dem Wahlknopf “SELECT” wählen und 4.
  • Seite 20: Drehzahlmesser

    Armaturen, Bedienungselemente und deren Funktion Der Drehzahlmesser enthält eine Uhr. Zum Stellen der Uhr: 1. Den Wahlknopf “SELECT” und den Rückstellknopf “RESET” mindestens zwei Sekunden lang gedrückt halten. 2. Sobald die Stundenanzeige blinkt, die Stunden mit dem Rückstellknopf “RESET” einstellen. 3.
  • Seite 21: Stromkreis-Prüfeinrichtung

    Prüfung des Drosselklappensensor- Eine als Sonderzubehör erhältliche Dieb- chen Defekt im Stromkreis des Geschwin- Stromkreises ausgestattet. stahlanlage kann von einer YAMAHA- digkeitssensors hin. In diesem Fall das Mo- Falls Störungen in diesem Stromkreis auf- Fachwerkstatt installiert werden. Hier erhal-...
  • Seite 22: Tankanzeige

    Armaturen, Bedienungselemente und deren Funktion GAU03889 Blinkerschalter “ ” Vor dem Rechtsabbiegen den Schalter nach “ ” drücken; vor dem Linksabbie- gen den Schalter nach “ ” drücken. So- bald der Schalter losgelassen wird, kehrt er in seine Mittelstellung zurück. Um die Blin- ker auszuschalten, den Schalter hinein- drücken, nachdem dieser in seine Mittel- stellung zurückgebracht wurde.
  • Seite 23 Armaturen, Bedienungselemente und deren Funktion GC000006 GAU03898 Lichtschalter “ ” ACHTUNG: In der Position “ ” sind das Standlicht Durch übermäßigen langen Einsatz der vorn, die Instrumentenbeleuchtung und das Warnblinkanlage entlädt sich die Batte- Rücklicht eingeschaltet. In der Position rie. “...
  • Seite 24: Kupplungshebel

    Armaturen, Bedienungselemente und deren Funktion 1. Kupplungshebel 1. Fußschalthebel 1. Handbremshebel 2. Einstellrad (Handbremshebel-Spiel) GAU00152 GAU00157 3. Pfeilmarkierung Kupplungshebel Fußschalthebel a. Abstand Handbremshebel-Gasdrehgriff Der Kupplungshebel befindet sich auf der Die Gänge dieses 6-Gang-Getriebes wer- GAU00161 linken Seite des Lenkers. Zum Auskuppeln den über den Fußschalthebel linksseitig Handbremshebel den Kupplungshebel zügig ziehen, beim...
  • Seite 25: Fußbremshebel

    Armaturen, Bedienungselemente und deren Funktion 2. Den Schlüssel im Gegenuhrzeiger- sinn in die Ausgangsstellung (Verrie- gelungsstellung) drehen und dann ab- ziehen. Anschließend die Schloßabdeckung schließen. HINWEIS: Der Tankverschluß kann nur mit einge- stecktem Schlüssel geschlossen und ver- riegelt werden. Der Schlüssel läßt sich nur in der Verriegelungsstellung abziehen.
  • Seite 26: Kraftstoff

    Armaturen, Bedienungselemente und deren Funktion GAU00185 GCA00104 ACHTUNG: ACHTUNG: Kraftstoff greift Lack und Kunststoff an. Ausschließlich bleifreien Kraftstoff tan- Deshalb verschütteten Kraftstoff sofort ken. Der Gebrauch verbleiten Kraftstoffs mit einem sauberen, trockenen, weichen verursacht schwerwiegende Schäden Lappen abwischen. an Teilen des Motors (Ventile, Kolben- ringe usw.) und der Auspuffanlage.
  • Seite 27: Chokehebel

    Armaturen, Bedienungselemente und deren Funktion 1. Chokehebel “ ” 1. Sitzbankschloß 1. Zunge 2. Aufschließen. 2. Sitzhalterung GAU03839 Chokehebel “ ” Sitzbank montieren GAU01319 Sitzbank Ein kalter Motor benötigt zum Starten ein 1. Die Zunge an der Hinterseite der Sitz- fetteres Luft- Kraftstoff-Gemisch, das eine bank, wie in der Abbildung gezeigt, in Sitzbank abnehmen...
  • Seite 28: Ablagefach

    Diese Teleskopgabel besitzt Einstell- re zum Schutz vor Feuchtigkeit in einem erhältliches Original-Bügelschloß von schrauben zur Einstellung der Federvor- Plastikbeutel aufbewahren. Bei der Fahr- YAMAHA untergebracht werden. Stets si- spannung. zeugreinigung darauf achten, daß kein cherstellen, daß das Bügelschloß gut im GW000035 Wasser in das Ablagefach hineingerät.
  • Seite 29: Stoßdämpfer Einstellen

    Armaturen, Bedienungselemente und deren Funktion Bei der Einstellung der Federvorspannung wie folgt vorgehen. Zum Erhöhen der Federvorspannung, d.h. für eine härtere Federung, den Federvor- spannring nach a drehen. Zum Verringern der Federvorspannung, d.h. für eine wei- chere Federung, den Federvorspannring nach b drehen.
  • Seite 30: Spanngurt-Halterungen

    Spanngurt-Hal- zebedingte Druckanstieg kann eine terungen zur Gepäck-Befestigung. Explosion des Stoßdämpfers be- wirken. Den Gaszylinder vor Verformung und Beschädigung schützen. Ein deformierter Gaszylinder vermin- dert die Dämpfwirkung. Arbeiten am Stoßdämpfer sollten ausschließlich von einer YAMAHA- Fachwerkstatt ausgeführt werden. 3-15...
  • Seite 31: Zündunterbrechungs- Und Anlaßsperrschalter-System

    Bodenberührung ablenken und so zum geklapptem Seitenständer, solange Verlust der Kontrolle über das Fahrzeug der Kupplungshebel nicht gezogen führen. Aus diesem Grund hat YAMAHA wird. den Seitenständer mit einem Zündunter- Es verhindert ein Anlassen des Mo- brechungsschalter versehen, der ein...
  • Seite 32 4. Das Getriebe in die Leerlaufstellung schalten. 5. Den Starterknopf drücken. Springt der Motor an? Der Leerlaufschalter könnte defekt sein. NEIN Vor der Fahrt das Motorrad vom YAMAHA- Händler prüfen lassen. Bei laufendem Motor: 6. Den Seitenständer hochklappen. 7. Den Kupplungshebel gezogen halten.
  • Seite 33: Routinekontrolle Vor Fahrtbeginn

    Routinekontrolle vor Fahrtbeginn Routinekontrolle vor Fahrtbeginn ............4-1...
  • Seite 34 Kühlflüssigkeit 6-12–6-13 geschriebenen Stand nachfüllen. • Kühlsystem auf Undichtigkeit prüfen. • Funktion prüfen. • Bei schwammiger Hebelbetätigung die hydraulische Anlage vom YAMAHA- Händler entlüften lassen. Vorderradbremse • Flüssigkeitsstand im Vorratsbehälter prüfen. 6-26–6-27 • Gegebenenfalls Bremsflüssigkeit der empfohlenen Sorte bis zum vor- geschriebenen Stand nachfüllen.
  • Seite 35 • Hebelspiel prüfen. • Gegebenenfalls einstellen. • Auf Schwergängigkeit prüfen. • Gaszugspiel prüfen. Gasdrehgriff 6-20, 6-30 • Gegebenenfalls vom YAMAHA-Händler Gaszugspiel einstellen sowie Gaszug und Gasdrehgriffgehäuse schmieren lassen. • Auf Schwergängigkeit prüfen. Seilzüge 6-30 • Gegebenenfalls schmieren. • Durchhang prüfen.
  • Seite 36 Routinekontrolle vor Fahrtbeginn HINWEIS: Die in der Tabelle aufgeführten Kontrollen und Wartungsarbeiten sollten vor jeder Fahrt durchgeführt werden; die dadurch gewonnene Si- cherheit ist weit mehr wert als der geringe Zeitaufwand, der dafür benötigt wird. GWA00033 WARNUNG Falls im Verlauf der “Routinekontrolle vor Fahrtbeginn” irgendwelche Funktionsstörungen festgestellt werden, die Ursache un- bedingt vor der Inbetriebnahme feststellen und beheben lassen.
  • Seite 37: Wichtige Fahr- Und Bedienungshinweise

    Wichtige Fahr- und Bedienungshinweise Motor anlassen .................. 5-1 Warmen Motor anlassen ..............5-3 Schalten .................... 5-3 Tips zum Kraftstoffsparen ..............5-4 Einfahrvorschriften ................5-4 Parken ....................5-5...
  • Seite 38: Motor Anlassen

    Bedin- zeugs gut vertraut machen. Der sigkeitstemperatur- Warnleuchte und gungen erfüllt ist: YAMAHA-Händler gibt bei Fragen die Reserve-Warnleuchte sollten kurz Das Getriebe befindet sich in der Leer- gerne Auskunft. aufleuchten und dann erlöschen. Ande- laufstellung.
  • Seite 39 Choke willig doch weiterleuchten oder flackern, Anlassen des Motors nicht erlischt, auf Gasgeben anspricht. sofort den Motor abstellen, den Öl- das Motorrad von einer YAMAHA- stand kontrollieren und den Motor Fachwerkstatt überprüfen lassen. auf Öllecks prüfen. Erforderlichen- Sollte die Reserve-Warnleuchte falls Öl nachfüllen und dann die...
  • Seite 40: Warmen Motor Anlassen

    Wichtige Fahr- und Bedienungshinweise GAU01258 GC000048 Warmen Motor anlassen ACHTUNG: Zum Anlassen des warmen Motors in ge- Das Fahrzeug nicht längere Zeit bei wohnter Weise vorgehen (Siehe dazu den ausgeschaltetem Motor rollen las- Abschnitt “Motor anlassen”), jedoch sollte sen oder abschleppen. Selbst in der Choke nicht aktiviert werden.
  • Seite 41: Tips Zum Kraftstoffsparen

    Das Fahrzeug kann voll ausgefahren wer- Ampeln oder Bahnschranken den Mo- meiden. den. tor am besten abschalten. GC000053 ACHTUNG: Drehzahlen im roten Bereich grund- sätzlich vermeiden. Bei Motorstörungen während der Einfahrzeit das Fahrzeug sofort von einer YAMAHA-Fachwerkstatt über- prüfen lassen.
  • Seite 42: Parken

    Wichtige Fahr- und Bedienungshinweise GAU00460 Parken Zum Parken den Motor abstellen und dann den Zündschlüssel abziehen. GW000058 WARNUNG Motor und Auspuffrohre können sehr heiß werden. Deshalb so par- ken, daß Kinder oder Fußgänger die heißen Teile nicht versehentlich berühren können. Das Motorrad nicht auf abschüssi- gem oder weichem Untergrund ab- stellen, damit es nicht umfallen...
  • Seite 43 Regelmäßige Wartung und kleinere Reparaturen Bordwerkzeug ............6-1 Gaszug und -drehgriff prüfen und schmieren ............6-30 Wartungsintervalle und Schmierdienst ....6-2 Fußbrems- und Schalthebel prüfen und Abdeckungen abnehmen und montieren .....6-5 schmieren ............6-31 Zündkerzen prüfen ..........6-7 Handbrems- und Kupplungshebel prüfen und Motoröl und Ölfilterpatrone ........6-9 schmieren ............
  • Seite 44: Regelmäßige Wartung Und Kleinere Reparaturen

    Ihres Fahrzeugs. Auf den folgenden GW000063 Seiten werden die wichtigsten Inspektions- WARNUNG punkte, Einstellungen und Schmierstellen Von YAMAHA nicht zugelassene Ände- angegeben und erläutert. rungen können Leistungsverluste und Die in der Tabelle empfohlenen Zeitabstän- unsicheres Fahrverhalten zur Folge ha- 1.
  • Seite 45: Wartungsintervalle Und Schmierdienst

    Die Jahresinspektionen müssen jährlich durchgeführt werden, es sei denn, eine Kilometer-Inspektion wird stattdessen durchgeführt. Ab 50.000 km die Wartungsintervalle bei 10.000 km beginnend wiederholen. Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten daher von einer YAMAHA-Fachwerkstatt ausgeführt werden. CP-03G Kilometerstand (× 1.000 km) Jahres- Bezeichnung Ausführung...
  • Seite 46 Regelmäßige Wartung und kleinere Reparaturen Kilometerstand (× 1.000 km) Jahres- Bezeichnung Ausführung inspektion √ √ √ √ √ • Auf Rißbildung und Beschädigung prüfen. Bremsschläuche • Erneuern. (Siehe HINWEIS auf Seite 6-4.) Alle 4 Jahre √ √ √ √ Räder •...
  • Seite 47 Regelmäßige Wartung und kleinere Reparaturen Kilometerstand (× 1.000 km) Jahres- Bezeichnung Ausführung inspektion • Flüssigkeitsstand kontrollieren und Fahrzeug auf Undichtigkeit √ √ √ √ √ prüfen. Kühlsystem • Wechseln. Alle 3 Jahre Bremslichtschalter vorn √ √ √ √ √ √ •...
  • Seite 48: Abdeckungen Abnehmen Und Montieren

    Regelmäßige Wartung und kleinere Reparaturen 1. Abdeckung A 1. Abdeckung C 1. Abdeckung A 2. Abdeckung B 2. Schraube GAU01122 GAU00491 Abdeckungen abnehmen und Abdeckung A, C Abdeckung abnehmen montieren Die Abdeckung losschrauben und dann, Die hier abgebildeten Abdeckungen müs- wie in der Abbildung gezeigt, abziehen.
  • Seite 49 Regelmäßige Wartung und kleinere Reparaturen 1. Abdeckung C 1. Abdeckung B 2. Schraube 2. Schraube (× 3) GAU01315 Abdeckung B Abdeckung abnehmen Die Abdeckung losschrauben und dann ab- ziehen. Abdeckung montieren Die Abdeckung in die ursprüngliche Lage bringen und dann festschrauben.
  • Seite 50: Zündkerzen Prüfen

    Regelmäßige Wartung und kleinere Reparaturen HINWEIS: Weisen einzelne oder sämtliche Zündker- zen eine stark abweichende Färbung auf, sollte die Funktion des Motors von einer YAMAHA-Fachwerkstatt überprüft werden. 3. Die Zündkerzen auf fortgeschrittenen Abbrand der Mittelelektroden und übermäßige Ölkohleablagerungen prüfen und ggf. erneuern.
  • Seite 51 Regelmäßige Wartung und kleinere Reparaturen 3. Die Zündkerze mit dem Zündkerzen- schlüssel festschrauben und dann vorschriftsmäßig festziehen. Anzugsmoment Zündkerze 12,5 Nm (1,25 m·kgf) HINWEIS: Steht beim Einbau einer Zündkerze kein a. Zündkerzen-Elektrodenabstand Drehmomentschlüssel zur Verfügung, läßt sich das vorgeschriebene Anzugsmoment Zündkerze montieren annähernd erreichen, wenn die Zündkerze 1.
  • Seite 52: Motoröl Und Ölfilterpatrone

    Regelmäßige Wartung und kleinere Reparaturen Ölstand prüfen Rechts Rechts 1. Das Motorrad auf den Hauptständer stellen. HINWEIS: Sicherstellen, daß das Fahrzeug bei der Kontrolle des Ölstands vollständig gerade steht. Selbst geringfügige Neigung zur Sei- te kann bereits zu einem falschen Meßer- gebnis führen.
  • Seite 53 Ablaßschraube herausdrehen, um schlüssel entfernen. mit Motoröl benetzen. das Motoröl aus dem Kurbelgehäuse abzulassen. HINWEIS: HINWEIS: Ölfilterschlüssel sind beim YAMAHA-Händ- Sicherstellen, daß der O-Ring korrekt sitzt. HINWEIS: ler erhältlich. Die Schritte 4–6 überspringen, wenn die Öl- filterpatrone nicht gewechselt werden soll. 6-10...
  • Seite 54 Regelmäßige Wartung und kleinere Reparaturen 8. Die vorgeschriebene Menge des emp- GCA00133 fohlenen Öls einfüllen und dann den ACHTUNG: Einfüllschraubverschluß fest zudre- Um ein Durchrutschen der Kupp- hen. lung zu vermeiden (da das Motoröl auch die Kupplung schmiert), mi- Empfohlene Ölsorte: schen Sie keine chemischen Zusät- Siehe Seite 8-1.
  • Seite 55: Kühlflüssigkeit

    Motor geprüft wer- Anlassen flackert oder weiterleuchtet, den. den Motor sofort abstellen und von einer Sicherstellen, daß das Fahrzeug bei YAMAHA- Fachwerkstatt überprüfen der Kontrolle des Kühlflüssigkeits- lassen. stands vollständig gerade steht. 10. Den Motor abstellen, den Ölstand er- Selbst geringfügige Neigung zur Seite...
  • Seite 56 Frostschutzmittelge- 2. Die Sitzbank abnehmen; siehe dazu Seite 3-12. halt der Kühlflüssigkeit von einer 3. Den Kraftstofftank losschrauben. YAMAHA-Fachwerkstatt überprü- fen lassen, da die Frostschutzwir- kung verringert wird. GW000067 WARNUNG Den Kühlerverschlußdeckel unter kei- nen Umständen bei heißem Motor auf-...
  • Seite 57 Regelmäßige Wartung und kleinere Reparaturen 1. Schlauch 1. Wasserpumpen-Ablaßschraube 1. Kühlerverschlußdeckel 2. Kraftstoffhahn 2. Seitenständerschalter-Kabel 2. Überlaufschlauch 3. Steckverbinder (Kraftstoffstandgeber) 3. Kabelhalterung GW000067 4. Führungskanal 4. Den Kraftstofftank anheben und dann WARNUNG 7. Das Seitenständerschalter-Kabel aus den Kraftstoffhahn auf “OFF” stellen. Den Kühlerverschlußdeckel unter kei- der Kabelhalterung lösen.
  • Seite 58 Regelmäßige Wartung und kleinere Reparaturen HINWEIS: Die Unterlegscheibe prüfen und, falls be- schädigt, erneuern. Anzugsmoment Kühlflüssigkeits-Ablaßschraube 10 Nm (1,0 m·kgf) 17. Den Kühler-Überlaufschlauch in seine ursprüngliche Lage bringen und an- 1. Schlauchhalter schließen. 18. Den Kühler mit der empfohlenen Kühl- 13.
  • Seite 59 Was- keit prüfen. Bei Undichtigkeit das gung prüfen. Ein undichter Kraft- ser oder weiches Leitungswasser Kühlsystem von einer YAMAHA-Fach- stoffschlauch stellt eine Brandge- verwendet werden. Hartes Wasser werkstatt überprüfen lassen. fahr dar. Deshalb in diesem Fall den oder Salzwasser sind für den Motor...
  • Seite 60: Luftfilter

    Regelmäßige Wartung und kleinere Reparaturen GAU03559* Luftfilter Der Luftfiltereinsatz sollte in den empfohle- nen Abständen gemäß Wartungs- und Schmiertabelle gereinigt werden. Bei über- mäßig staubigem oder feuchtem Einsatz ist der Filter häufiger zu reinigen. 1. Die Sitzbank abnehmen; siehe dazu Seite 3-12.
  • Seite 61 Regelmäßige Wartung und kleinere Reparaturen 1. Luftfilter-Gehäusedeckel 1. Luftfiltereinsatz 1. Luftfiltereinsatz 2. Schraube (× 4) 6. Den Luftfiltereinsatz herausziehen. 7. Den Filtereinsatz ausklopfen, um den 5. Den Luftfilter-Gehäusedeckel los- gröbsten Schmutz und Staub zu ent- schrauben. fernen; dann mit Druckluft, wie in der Abbildung gezeigt, den feineren Staub herausblasen.
  • Seite 62: Vergaser Einstellen

    Schläuche gründlich auf Beschädi- naue Einstellung. Die meisten Einstellarbei- Schmiertabelle folgendermaßen geprüft gung prüfen. Ein undichter Kraft- ten sollten einer YAMAHA-Fachwerkstatt und ggf. eingestellt werden: stoffschlauch stellt eine Brandge- vorbehalten bleiben, die über die notwendi- Der Motor sollte warmgefahren sein, bevor fahr dar.
  • Seite 63: Gaszugspiel Einstellen

    Spiel von 3–5 mm aufweisen. Das Gaszug- den vorgeschriebenen Wert ein. Zum Erhö- spiel am Drehgriff regelmäßig prüfen und hen der Leerlaufdrehzahl die Einstell- schraube nach drehen a. Zum Verringern ggf. von einer YAMAHA-Fachwerkstatt ein- stellen lassen. der Leerlaufdrehzahl die Einstellschraube nach drehen b. Leerlaufdrehzahl: 1.150–1.250 U/min...
  • Seite 64: Reifen

    Regelmäßige Wartung und kleinere Reparaturen GAU00658 CE-01G GWA00012 Reifenluftdruck (bei kaltem Reifen) Reifen WARNUNG Zuladung* Vorn Hinten Optimale Leistung, Lebensdauer und Fahr- Da die Beladung das Fahr- sowie das 225 kPa 250 kPa sicherheit des Motorrades sind nur durch Bremsverhalten und damit die Sicher- Bis 90 kg (2,25 kgf/cm (2,50 kgf/cm...
  • Seite 65 GW000079 sen auf die Gesamtzuladung ange- WARNUNG paßt werden. Abgenutzte Reifen unverzüglich Reifenzustand und -luftdruck vor von einer YAMAHA- Fachwerkstatt Fahrtantritt prüfen. austauschen lassen. Abgesehen davon, daß sie gegen die Straßen- verkehrsordnung verstoßen, beein- tächtigen übermäßig abgefahrene Reifen die Fahrstabilität und kön- nen zum Verlust der Fahrzeugkon- 1.
  • Seite 66 Dimension Nach zahlreichen Tests sind aus- 160/60 ZR17 (69W) schließlich die nachfolgenden Rei- Bridgestone BT-57R 1. Reifenventil fen von der YAMAHA MOTOR CO., 160/60 ZR17 M/C (69W) 2. Reifenventilstift LTD. für dieses Modell freigegeben 160/60 ZR17 (69W) Dunlop D207J 3. Reifenventilkappe mit Dichtung worden.
  • Seite 67: Räder

    Diese Reifen nur gegen solche glei- schädigungen prüfen. Bei Mängeln an cher Spezifikation und gleichen Reifen oder Rädern das Rad von einer Typs austauschen. Andere Reifen YAMAHA-Fachwerkstatt ersetzen las- 1. Kontermutter können bei hohen Geschwindigkei- sen. Selbst kleinste Reparaturen an 2. Einstellschraube ten platzen.
  • Seite 68: Fußbremshebel-Position Einstellen

    Betätigung des Fußbremshebels Kupplungsmechanismus von einer läßt auf Luft in der Bremsanlage schlie- YAMAHA-Fachwerkstatt überprüfen las- ßen. Die Bremsen von einer YAMAHA- sen. Fachwerkstatt entlüften lassen. Luft in der Bremsanlage verringert die Brems- kraft und stellt ein erhebliches Sicher- heitsrisiko dar.
  • Seite 69: Hinterrad-Bremslichtschalter Einstellen

    Einstellung leuchtet das Bremslicht kurz vor lauben. Wenn eine Nut fast verschwunden Einsatz der Bremswirkung auf. Den Schal- ist, die Scheibenbremsbeläge schnellst- ter gegebenenfalls folgendermaßen ein- möglich von einer YAMAHA- Fachwerkstatt stellen. austauschen lassen. Den Schalter bei der Einstellung festhalten. Um den Einschaltpunkt des Bremslichts vorzuversetzen, die Einstellmutter nach a drehen.
  • Seite 70: Bremsflüssigkeitsstand Prüfen

    Bremsflüssigkeitsstand prüfen Beim Ablesen des Flüssigkeitsstands mal; bei plötzlichem Absinken jedoch Bei Bremsflüssigkeitsmangel kann Luft in muß der Vorratsbehälter für Bremns- die Bremsanlage von einer YAMAHA- die Bremsanlage eindringen und dessen flüssigkeit waagerecht stehen. Fachwerkstatt überprüfen lassen. Funktion beeinträchtigen. Nur die empfohlene Bremsflüssigkeit Vor Fahrtantritt den Flüssigkeitsstand im...
  • Seite 71: Bremsflüssigkeit Wechseln

    Schmierdienst”) von einer YAMAHA-Fach- werkstatt gewechselt werden. Außerdem müssen folgende Teile nach der angegebe- nen Zeitspanne, ggf. bei Undichtigkeit oder anderen Schäden von einer YAMAHA- Fachwerkstatt ausgetauscht werden. a. Antriebsketten-Durchhang Dichtringe (Hauptbremszylinder und GAU00745 Bremssattel): alle zwei Jahre...
  • Seite 72: Antriebskette Schmieren

    Regelmäßige Wartung und kleinere Reparaturen GAU03006 HINWEIS: Antriebskette schmieren Beide Kettenspanner jeweils gleichmäßig Die Kette muß gemäß Wartungs- und einstellen, damit die Ausrichtung sich nicht Schmiertabelle gereinigt und geschmiert verstellt. Die Markierungen auf beiden Sei- werden, um den Verschleiß gering zu hal- ten der Schwinge dienen zum korrekten ten.
  • Seite 73: Bowdenzüge Prüfen Und Schmieren

    Motoröl und andere Schmiermittel sind ren. Den Seilzug bei Beschädigung oder mäß Wartungs- und Schmiertabelle der für die Antriebskette nicht zu verwen- Schwergängigkeit von einer YAMAHA- Gaszug geschmiert bzw. erneuert werden. den, da sie möglicherweise Lösungsmit- Fachwerkstatt erneuern lassen. tel enthalten, die die O-Ringe beschädi- gen können.
  • Seite 74: Fußbrems- Und Schalthebel Prüfen Und Schmieren

    Klappmechanismen schmie- brems- und Kupplungshebel prüfen und ren. ggf. die Drehpunkte schmieren. GW000114 Empfohlenes Schmiermittel WARNUNG Lithiumseifenfett Empfohlenes Schmiermittel (Universalschmierfett) Falls Haupt- oder Seitenständer klem- Lithiumseifenfett men, diese von einer YAMAHA-Fach- (Universalschmierfett) werkstatt instand setzen lassen. 6-31...
  • Seite 75: Schwinge Schmieren

    Regelmäßige Wartung und kleinere Reparaturen GAU04282 Empfohlenes Schmiermittel Schwinge schmieren Lithiumseifenfett Die Schwingenlager sollten in den empfoh- (Universalschmierfett) lenen Abständen gemäß Wartungs- und Schmiertabelle geschmiert werden. Empfohlenes Schmiermittel Lithiumseifenfett 6-32...
  • Seite 76: Teleskopgabel Prüfen

    Lenker mehrmals einfedern und prüfen, ob sie leichtgängig ein- und ausfedert. GC000098 ACHTUNG: Falls die Teleskopgabel nicht gleichmä- ßig ein- und ausfedert oder irgendwel- che Schäden festgestellt werden, das Fahrzeug von einer YAMAHA-Fachwerk- statt überprüfen bzw. reparieren lassen. 6-33...
  • Seite 77: Radlager Prüfen

    Abständen gemäß War- tungs- und Schmiertabelle geprüft werden. Falls ein Radlager zuviel Spiel aufweist oder das Rad nicht leichtgängig dreht, die Radlager von einer YAMAHA-Fachwerk- statt überprüfen lassen. 2. Die unteren Enden der Teleskopgabel greifen und versuchen, sie in Fahrt- richtung hin und her zu bewegen.
  • Seite 78: Batterie

    Ladezustand der Batterie prü- Bei Entladung die Batterie so bald wie mög- chen. fen und ggf. korrigieren. lich von einer YAMAHA-Fachwerkstatt auf- Die Batterie erzeugt explosives 3. Vor der Montage die Batterie vollstän- laden lassen. Beachten Sie, daß die Batte- dig aufladen.
  • Seite 79: Sicherungen Wechseln

    Regelmäßige Wartung und kleinere Reparaturen 2. Die durchgebrannte Sicherung her- 4. Falls die neue Sicherung sofort wieder ausnehmen, und dann eine neue Si- durchbrennt, die elektrische Anlage cherung mit der vorgeschriebenen von einer YAMAHA-Fachwerkstatt Amperezahl einsetzen. überprüfen lassen. Vorgeschriebene Sicherungen: Hauptsicherung: 30 A...
  • Seite 80: Scheinwerferlampe Auswechseln

    Regelmäßige Wartung und kleinere Reparaturen 1. Lampenschutzkappe 1. Lampenhalter 1. Nicht berühren! 2. Scheinwerfer-Steckverbinder 2. Den Lampenhalter aushängen und GW000119 GAU04160 dann die defekte Lampe herausneh- WARNUNG Scheinwerferlampe men. Scheinwerferlampen werden sehr auswechseln schnell heiß. Deshalb entflammbares Das Motorrad ist mit einem Halogenschein- Material fernhalten und die Lampe nie- werfer ausgestattet.
  • Seite 81: Rücklicht-/Bremslichtlampe Auswechseln

    4. Die defekte Lampe hineindrücken und im Gegenuhrzeigersinn herausdre- 4. Die Lampenschutzkappe und dann hen. den Scheinwerfer- Steckverbinder 5. Die neue Lampe in die Fassung hin- aufsetzen. eindrücken und dann im Uhrzeiger- 5. Den Scheinwerfer ggf. von einer sinn festdrehen. YAMAHA-Fachwerkstatt einstellen lassen. 6-38...
  • Seite 82: Blinkerlampe Auswechseln

    Wartungsarbeiten an den Rädern ACHTUNG: eindrücken und dann im Uhrzeiger- sollten grundsätzlich von einer sinn festdrehen. Bei demontierten Bremssätteln auf kei- YAMAHA-Fachwerkstatt durchge- 4. Die Streuscheibe festschrauben. nen Fall die Bremse betätigen, da sonst führt werden. GCA00065 Das Fahrzeug sicher abstützen, da- die Bremsbeläge aneinandergedrückt...
  • Seite 83 Regelmäßige Wartung und kleinere Reparaturen 5. Die Kunststoffhalterung vom Ge- schwindigkeitssensor- Kabel und Bremsschlauch lösen. 6. Den Geschwindigkeitssensor festhal- ten und dabei die Radachse heraus- ziehen; anschließend das Rad her- ausnehmen. 1. Geschwindigkeitssensor 1. Nase 3. Die Radachse durchstecken. GAU03575 Vorderrad einbauen 4.
  • Seite 84: Hinterrad

    3. Das Motorrad auf den Hauptständer stellen. Wartungsarbeiten an den Rädern 4. Die Achsmutter und den Bremssattel sollten grundsätzlich von einer abschrauben. YAMAHA-Fachwerkstatt durchge- GCA00082 führt werden. ACHTUNG: Das Fahrzeug sicher abstützen, da- mit es nicht umfallen kann. Bei demontiertem Bremssattel auf kei- nen Fall die Bremse betätigen, da sonst...
  • Seite 85 Regelmäßige Wartung und kleinere Reparaturen 5. Die Kontermutter und Einstellmutter HINWEIS: beider Kettenspanner lockern. Zwischen den Bremsbelägen muß ein ge- 6. Das Hinterrad nach vorn drücken und nügend großer Spalt für die Bremsscheibe dann die Antriebskette vom Kettenrad vorhanden sein. abnehmen.
  • Seite 86: Fehlersuche

    Erfahrung für eine optimale War- tung. Ausschließlich YAMAHA-Originalersatztei- le verwenden. Ersatzteile anderer Herstel- ler mögen zwar so aussehen wie YAMAHA- Teile, bieten aber nur selten die gleiche Qualität und Lebensdauer, was erhöhte Reparaturkosten zur Folge hat. 6-43...
  • Seite 87: Fehlersuchdiagramme

    Tank leer Kraftstoff tanken. Verdichtung prüfen. 2. Verdichtung Verdichtung vorhanden Zündung prüfen. E-Starter betätigen. Kein Verdichtung Vom YAMAHA-Händler prüfen lassen. 3. Zündung Mit trockenem Lappen sauberwischen Gasdrehgriff halb öffnen und E-Starter und Elektrodenabstand korrigieren bzw. Feucht betätigen. Zündkerzen erneuern. Zünderzen heraus- schrauben und Elektroden prüfen.
  • Seite 88 Kühler prüfen. Motor erneut anlassen. Flüssigkeitsstand Falls der Motor wieder überhitzt, das Kühlsystem vom YAMAHA- ist ausreichend. Händler prüfen und instand setzen lassen. HINWEIS: Falls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungswasser verwendet werden. Dieses aber so bald wie möglich durch die vorschriftsmäßige Kühlflüssigkeit ersetzen.
  • Seite 89: Pflege Und Lagerung

    Pflege und Lagerung Motorradpflege .................. 7-1 Lagerung ................... 7-4...
  • Seite 90 Pflege allerdings viel tun. Außerdem greifen. Deshalb raten wir von Fel- 3. Auf stark verschmutzte Stellen, die z. sollten Sie eines bedenken: YAMAHA kann genreinigern ab. Auf keinen Fall B. durch verkrustetes Motoröl verun- eine Gewährleistung nur dann überneh- dürfen sie bei Drahtspeichenrädern...
  • Seite 91 Reinigungsmittel, Lösungsmittel, und ein harter Schwamm kann Regenfahrt im Frühjahr sollten Sie Ihre Benzin, Rostschutz- oder -entfer- Kratzer verursachen. Kunststoffrei- YAMAHA folgendermaßen behandeln. nungsmittel, Brems- oder Kühlflüs- niger vor dem ersten Einsatz am HINWEIS: sigkeit, Batteriesäure. besten an einer nicht im Blickfeld...
  • Seite 92 Pflege und Lagerung GCA00012 Nach der Reinigung GWA00001 1. Das Motorrad mit einem Leder oder ei- ACHTUNG: WARNUNG nem saugfähigen Tuch trockenwischen. Wenn Wachs oder Öl auf Bremsen Kein warmes Wasser verwenden, da es 2. Die Antriebskette trocknen und sofort oder Reifen gelangen, besteht Ge- das aggressive Verhalten von Salz ver- schmieren, um Rostansatz zu verhin-...
  • Seite 93 Rostbildung zur Folge haben. vorzubeugen. Feuchte Kellerräume sind kein ge- Produktempfehlungen erhalten Sie bei Ih- 5. Zum Vermeiden von Korrosion im Mo- rem YAMAHA-Händler. eigneter Abstellplatz. Das gleiche tor die folgenden Schritte ausführen: gilt für Stallungen (ammoniakhalti- a. Die Zündkerzenstecker abziehen ge Luft ist besonders aggressiv) und dann die Zündkerzen heraus-...
  • Seite 94 Pflege und Lagerung c. Die Zündkerzen mit aufgesteck- 7. Den Luftdruck der Reifen kontrollieren tem Zündkerzenstecker an Masse und ggf. korrigieren. Anschließend legen, um im nächsten Schritt Fun- das Motorrad so aufbocken, daß bei- kenbildung zu verhindern. de Räder über dem Boden schweben. d.
  • Seite 95: Technische Daten

    Technische Daten Technische Daten ................8-1 Umrechnungstabelle ................. 8-5...
  • Seite 96 T echnische Daten GAU01038 Technische Daten CS-01G Motoröl Modell FZS600 Abmessungen Sorte (Viskosität) -20 -10 10 20 30 40 50 ˚C Gesamtlänge 2.080 mm (nicht N, SF) SAE 10W-30 2.175 mm (nur N, SF) Gesamtbreite 710 mm SAE 10W-40 Gesamthöhe 1.180 mm...
  • Seite 97 Technische Daten Kühlsystem-Fassungsvermögen Sekundärübersetzung 3,200 (Gesamtinhalt) 1,95 L Anzahl Kettenradzähne Luftfilter Trockenelement (hinten/vorn) 48/15 Kraftstoff Getriebe klauengeschaltetes 6-Gang- Getriebe Sorte Getriebebetätigung Fußschalthebel (links) Nicht ZAF Bleifreies Normalbenzin Getriebeabstufung Nur ZAF Normalbenzin 1. Gang 2,846 Tankvolumen (Gesamtinhalt) 22 L 2. Gang 1,947 Davon Reserve ca.
  • Seite 98 Technische Daten Hinten Hinten Ausführung Ausführung Gußrad Schlauchlos-Reifen 17 × MT 5,00 Dimension Dimension 160/60 ZR17 (69 W) 17 M/C × MT 5,00 160/60 ZR17 M/C (69 W) Bremsanlage Hersteller/Typ Bridgestone / BT-57R Vorn Dunlop / D207J Bauart Doppelscheibenbremse Max. Gesamtzuladung* 183 kg Betätigung Handbremshebel (rechts)
  • Seite 99 Technische Daten Elektrische Anlage Sicherungen Zündsystem digitale Transistorzündanlage Hauptsicherung 30 A Lichtmaschine Scheinwerfersicherung 20 A Bauart Drehstromgenerator mit Signalanlagensicherung 10 A Permanentmagnet Kühlerlüftersicherung 10 A Leistung 14 V, 21 A bei 5.000 U/min Zündungssicherung 20 A Batterie Reservesicherung Sorte GT12B-4 (Kilometerzähler und Uhr) 10 A Bezeichnung...
  • Seite 100 Technische Daten GAU04513 Umrechnungstabelle CS-04G Umrechnungstabelle In dieser Betriebsanleitung werden bei der Angabe von SI-Maßsystem in englisches Zoll-Maßsystem technischen Daten grundsätzlich die metrischen bzw. SI- Umwandlungs- SI-Einheit Englische Einheit Koeffizient Einheiten verwendet. × m·kgf 7,233 ft·lbf × m·kgf 86,794 in·lbf Drehmoment ×...
  • Seite 101 KUNDENINFORMATION Eintragungsfelder für Identifizierungsnummern ........ 9-1 Schlüssel-Identifizierungsnummer ............ 9-1 Fahrgestellnummer ................9-1 Modellcode-Plakette ................9-2...
  • Seite 102: Kundeninformation

    K UNDENINFORMATION GAU01039 GAU02944 Eintragungsfelder für Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und Fahrgestellnummern sowie die Modellco- de-Plakette in die dafür vorgesehenen Fel- der, da diese für die Bestellung von Ersatz- teilen und -schlüsseln sowie bei einer Diebstahlmeldung benötigt werden. 1.
  • Seite 103: Modellcode-Plakette

    Die Modellcode-Plakette ist auf dem Rah- men unter dem Beifahrersitz angebracht. (Zum Aus- und Einbau des Beifahrersitzes siehe Seite 3-12.) Übertragen Sie Informa- tionen auf dieser Plakette in die vorgesehe- nen Felder. Diese Informationen benötigen Sie zur Ersatzteil-Bestellung bei Ihrem YAMAHA-Händler.
  • Seite 104 Index Fehlersuche .......... 6-43 Kühlflüssigkeit ........6-12 Fernlicht-Kontrolleuchte......3-3 Kühlflüssigkeitsstand prüfen .....6-12 Abblendschalter ........3-7 Fuses, replacing ........6-36 Kühlflüssigkeit wechseln ....6-13 Abdeckungen abnehmen und Fußbremshebel ........3-10 Kühlflüssigkeitstemperatur- montieren ..........6-5 Fußbremshebel-Position einstellen..6-25 Warnleuchte ..........3-3 Ablagefach..........3-13 Fußbrems- u. Schalthebel prüfen, Kupplungshebel ........3-9 Anlassen (kalter Motor) ......5-1 schmieren ...........
  • Seite 105 Index Routinekontrolle vor Fahrtbeginn ..... 4-1 Rücklicht-/Bremslichtlampe Warnblinkschalter........3-7 auswechseln ........6-38 Warn-/Kontrolleuchten ......3-3 Wartungsintervalle, Schmierdienst ..6-2 Schalten ..........5-3 Scheinwerferlampe auswechseln ..6-37 Zündkerzen prüfen ........6-7 Schlüssel-Identifizierungsnummer ... 9-1 Zünd-/Lenkschloß ........3-1 Schwinge schmieren ......6-32 Zündunterbrechungs- u.
  • Seite 108 YAMAHA MOTOR CO., LTD. GEDRUCKT AUF RECYCLING-PAPIER PRINTED IN JAPAN 2002.05-0.8×1 CR...
