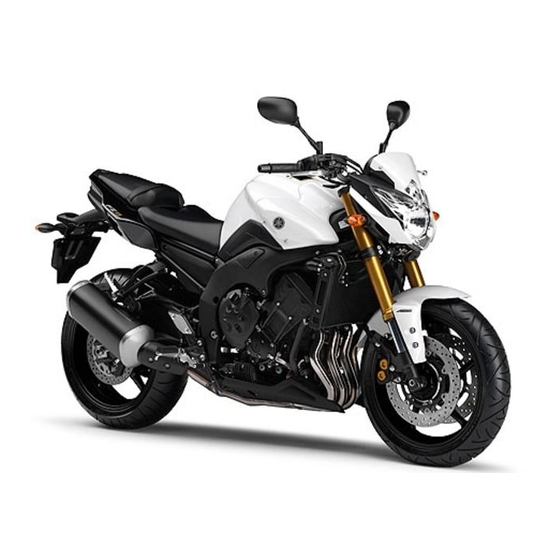

Yamaha FZ8-N Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für FZ8-N:
Inhaltsverzeichnis

Werbung

Bitte lesen Sie diese Bedienungsanleitung sorgfältig
durch, bevor Sie das Fahrzeug in Betrieb nehmen.
BEDIENUNGSANLEITUNG
FZ8-N
FZ8-NA
2SH-28199-G1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Yamaha FZ8-N

  • Seite 1 Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie das Fahrzeug in Betrieb nehmen. BEDIENUNGSANLEITUNG FZ8-N FZ8-NA 2SH-28199-G1...
  • Seite 2 450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan 450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan DECLARATION of CONFORMITY KONFORMITÄTSERKLÄRUNG Company: YAMAHA MOTOR ELECTRONICS CO., LTD. Firma: YAMAHA MOTOR ELECTRONICS CO., LTD. Address: 1450-6, Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 Japan Adresse: 1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan Hereby declare that the product: Erklären hiermit, dass das Produkt:...
  • Seite 3 Daraus resultiert ein hohes Maß an Qualität und die sprichwörtliche Yamaha-Zuverlässigkeit. Damit Sie alle Vorzüge dieser FZ8-N/FZ8-NA nutzen können, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch. Denn diese Be- dienungsanleitung informiert Sie nicht nur, wie Sie das Motorrad am besten bedienen, inspizieren und warten, sondern auch, wie Sie sich und ggf.
  • Seite 4 KENNZEICHNUNG WICHTIGER HINWEISE GAU10134 Besonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet: Dies ist das Sicherheits-Warnsymbol. Es warnt Sie vor potenziellen Verletzungsgefahren. Befolgen Sie alle Sicherheitsanweisungen, die diesem Symbol folgen, um mögliche schwere oder tödliche Verletzungen zu vermeiden. Das Zeichen WARNUNG weist auf eine gefährliche Situation hin, die, wenn sie nicht vermie- WARNUNG den wird, zu tödlichen oder schweren Verletzungen führen kann.
  • Seite 5 KENNZEICHNUNG WICHTIGER HINWEISE GAU10201 FZ8-N/FZ8-NA BEDIENUNGSANLEITUNG ©2014 Yamaha Motor Co., Ltd. 1. Auflage, Juni 2014 Alle Rechte vorbehalten. Nachdruck, Vervielfältigung und Verbreitung, auch auszugsweise, ist ohne schriftliche Genehmigung der Yamaha Motor Co., Ltd. nicht gestattet. Gedruckt in Japan.
  • Seite 6: Inhaltsverzeichnis

    INHALT SICHERHEITSINFORMATIONEN ..1-1 Spanngurt-Halterungen ....3-24 Leerlaufdrehzahl einstellen ... 6-17 Seitenständer ........3-24 Spiel des Gasdrehgriffs prüfen..6-18 BESCHREIBUNG ......2-1 Zündunterbrechungs- u. Ventilspiel ........6-18 Linke Seitenansicht ......2-1 Anlasssperrschalter-System..3-25 Reifen..........6-19 Rechte Seitenansicht...... 2-3 Gussräder ........6-21 Bedienungselemente und ZU IHRER SICHERHEIT –...
  • Seite 7 INHALT Batterie ..........6-31 Sicherungen wechseln ....6-33 Scheinwerferlampe auswechseln ......6-35 Standlichtlampe auswechseln..6-38 Rücklicht-/Bremslichtlampe auswechseln ......6-38 Blinkerlampe auswechseln....6-39 Kennzeichenleuchten-Lampe auswechseln ......6-39 Motorrad aufbocken......6-40 Vorderrad (für Modelle ohne ABS) ...........6-41 Hinterrad (für Modelle ohne ABS) ...........6-42 Fehlersuche ........6-44 Fehlersuchdiagramme....6-45 PFLEGE UND STILLLEGUNG DES MOTORRADS ........7-1 Vorsicht bei Mattfarben ....7-1 Pflege ..........7-1...
  • Seite 8: Sicherheitsinformationen

    SICHERHEITSINFORMATIONEN GAU1028B einem zertifizierten Ausbilder Trai- • Wenn Sie sich einer Kreuzung nä- ningsstunden nehmen. Wenden Sie hern, oder wenn Sie sie überque- sich an einen autorisierten Motorrad- ren, besondere Vorsicht walten las- Seien Sie ein verantwortungsbewusster händler, um Ausbildungskurse in Ihrer sen, da Motorradunfälle an Halter Nähe zu finden.
  • Seite 9 SICHERHEITSINFORMATIONEN  Die Haltung des Fahrers und Mitfah-  Tragen Sie ein Visier oder eine Schutz- • Kennen Sie Ihre Fähigkeiten und Grenzen. Wenn Sie innerhalb Ihrer rers ist für eine gute Kontrolle wichtig. brille. Kommt Wind in Ihre unge- Grenzen fahren, kann dies dazu •...
  • Seite 10 Solche erreichen. Max. Gesamtzuladung: Gegenstände, einschließlich Ge-  Lassen Sie den Motor nicht in FZ8-N 199 kg (439 lb) päck, wie zum Beispiel Schlafsä- FZ8-NA 194 kg (428 lb) schlecht belüfteten oder teilweise ge- cke, Matchbeutel oder Zelte, kön-...
  • Seite 11 Yamaha-Händler erhalten, wurde von Sie und andere. Der Einbau von Produkten lität führen. Wird Zubehör am Len- Yamaha für die Verwendung an Ihrem Fahr- des freien Zubehörmarktes oder die Durch- ker oder im Bereich der zeug ausgelegt, getestet und zugelassen.
  • Seite 12 SICHERHEITSINFORMATIONEN  Kontrollieren, dass der Kraftstoffhahn die Bewegungsfreiheit des Fahrers und kann die Kontrolle über das (falls vorhanden) in Stellung “OFF” Fahrzeug beeinträchtigen; deshalb steht und dass kein Kraftstoff austritt.  Das Vorderrad auf dem Anhänger werden solche Zubehörteile nicht empfohlen.
  • Seite 13: Beschreibung

    BESCHREIBUNG GAU32221 Linke Seitenansicht FZ8-N 11 10 9 1. Federvorspannungs-Einstellschraube der Teleskopgabel (Seite 3-20) 8. Federvorspannungs-Einstellring des Federbeins (Seite 3-22) 2. Luftfiltereinsatz (Seite 6-15) 9. Einstellschraube der Federbein-Zugstufendämpfung (Seite 3-22) 3. Sitzbankschloss (Seite 3-19) 10.Fußschalthebel (Seite 3-13) 4. Hauptsicherung (Seite 6-33) 11.Leerlaufeinstellschraube (Seite 6-17)
  • Seite 14 BESCHREIBUNG FZ8-NA 11 10 9 1. Federvorspannungs-Einstellschraube der Teleskopgabel (Seite 3-20) 11.Leerlaufeinstellschraube (Seite 6-17) 2. Luftfiltereinsatz (Seite 6-15) 12.Motoröl-Ablassschraube (Seite 6-11) 3. Sitzbankschloss (Seite 3-19) 13.Ölfilterpatrone (Seite 6-11) 4. Hauptsicherung (Seite 6-33) 5. Sicherung des Kraftstoffeinspritz-Systems (Seite 6-33) 6. Ablagefach (Seite 3-20) 7.
  • Seite 15: Rechte Seitenansicht

    BESCHREIBUNG GAU32231 Rechte Seitenansicht FZ8-N 1. Spanngurt-Halterung (Seite 3-24) 8. Zugstufendämpfungs-Einstellschraube der Teleskopgabel (Seite 3-20) 2. Sicherungskasten (Seite 6-33) 9. Federvorspannungs-Einstellschraube der Teleskopgabel (Seite 3-20) 3. Batterie (Seite 6-31) 10.Druckstufendämpfungs-Einstellschraube der Teleskopgabel (Seite 3-20) 4. Bremsflüssigkeits-Vorratsbehälter hinten (Seite 6-24) 11.Prüffenster für den Motorölstand (Seite 6-11) 5.
  • Seite 16 BESCHREIBUNG FZ8-NA 1. Spanngurt-Halterung (Seite 3-24) 10.Druckstufendämpfungs-Einstellschraube der Teleskopgabel (Seite 3-20) 2. Sicherungskasten (Seite 6-33) 11.Prüffenster für den Motorölstand (Seite 6-11) 3. Batterie (Seite 6-31) 12.Fußbremshebel (Seite 3-14) 4. Bremsflüssigkeits-Vorratsbehälter hinten (Seite 6-24) 5. Kühlflüssigkeits-Ausgleichsbehälter (Seite 6-14) 6. Motoröl-Einfüllschraubverschluss (Seite 6-11) 7.
  • Seite 17: Bedienungselemente Und Instrumente

    BESCHREIBUNG GAU10431 Bedienungselemente und Instrumente 1. Kupplungshebel (Seite 3-13) 2. Linke Lenkerschalter (Seite 3-12) 3. Multifunktionsmesser-Einheit (Seite 3-8) 4. Zündschloss/Lenkschloss (Seite 3-2) 5. Bremsflüssigkeits-Vorratsbehälter vorn (Seite 6-24) 6. Rechte Lenkerschalter (Seite 3-12) 7. Gasdrehgriff (Seite 6-18) 8. Handbremshebel (Seite 3-14)
  • Seite 18: Armaturen, Bedienungselemente Und Deren Funktion

    Verfahren ist, ßerst empfehlenswert immer einen sind das Fahrzeug und alle drei Schlüssel der programmierten Standard- zu einer Yamaha-Fachwerkstatt zu brin- schlüssel zum Fahren zu verwen- gen, um sie dort programmieren zu lassen. den und den Hauptschlüssel an ei- Den Hauptschlüssel (roter Bügel) nicht zum...
  • Seite 19: Zünd-/Lenkschloss

    ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION  Die Standardschlüssel, sowie GAU10473 GAU38531 Zünd-/Lenkschloss Schlüssel anderer Wegfahrsperren- Alle elektrischen Stromkreise werden mit systeme, vom Hauptschlüssel zur Strom versorgt; Instrumentenbeleuchtung, Neuprogrammierung fern halten. Rücklicht, Kennzeichenleuchte und Stand-  Schlüssel anderer Wegfahrsperren- licht vorn leuchten auf, und der Motor kann systeme vom Zündschloss fern hal- angelassen werden.
  • Seite 20 ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION GAU10685 Lenker entriegeln GCA11021 LOCK (Schloss) ACHTUNG Der Lenker ist verriegelt und alle elektri- Die Parkposition nicht über einen länge- schen Systeme sind ausgeschaltet. Der ren Zeitraum verwenden, andernfalls Schlüssel lässt sich in dieser Position ab- könnte sich die Batterie entladen.
  • Seite 21: Kontrollleuchten Und Warnleuchten

    Die Ölstand-Warnleuchte wird Diese Kontrollleuchte leuchtet bei einge- zehn Mal aufblinken und dann 2.5 Se- schaltetem Fernlicht. kunden lang ausgehen. In diesem Fall das Fahrzeug von einer Yamaha- GAU11255 Ölstand-Warnleuchte “ ” Fachwerkstatt überprüfen lassen. Diese Warnleuchte leuchtet bei zu niedri- gem Motorölstand auf.
  • Seite 22 ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION Leuchtet die Warnleuchte nicht auf, wenn der Schlüssel auf “ON” gedreht wird, oder wenn sie nicht erlischt, sollten Sie den Stromkreis von einer Yamaha-Fachwerk- statt kontrollieren lassen. GCA10022 ACHTUNG Den Motor bei Überhitzung nicht weiter laufen lassen.
  • Seite 23 ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION Anzeige Bedingungen Verfahrensweise Unter 40 °C Die Meldung “Lo” wird an- OK. Weiterfahren. (Unter 104 °F) gezeigt. 40–116 °C Kühlflüssigkeitstemperatur OK. Weiterfahren. (104–242 °F) wird angezeigt. Zum Vermindern der Motorlast mit mitt- lerer Geschwindigkeit und niedriger Kühlflüssigkeitstemperatur 117–134 °C Drehzahl fahren, bis die Kühlflüssigkeit-...
  • Seite 24 Fachwerkstatt überprüfen. (Beschreibung dingungen auf, lassen Sie das System so- GAU38626 der Stromkreis-Prüfeinrichtung siehe Seite Anzeigeleuchte des Wegfahrsperren- bald wie möglich von einer Yamaha-Fach- 3-11.) Systems werkstatt überprüfen. (Nähere Angaben zur Der elektrische Stromkreis der Warnleuch- Wenn der Zündschlüssel auf “OFF” gestellt Funktionsweise des Antiblockiersystems te kann durch Drehen des Schlüssels in...
  • Seite 25: Multifunktionsmesser-Einheit

    ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION 3-11.) GAU46767 Die Multifunktionsmesser-Einheit beinhal- Multifunktionsmesser-Einheit tet:  eine Geschwindigkeitsanzeige  einen Drehzahlmesser  einen Kilometerzähler  zwei Tageskilometerzähler (zeigen die seit dem letzten Zurücksetzen auf Null gefahrenen Kilometer an)  einen Reservekilometerzähler (der die zurückgelegte Strecke anzeigt, seit- dem das linke Segment des Kraft- 8 7 6...
  • Seite 26 ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION Geschwindigkeitsmesser GCA10032 2. Den Wahlknopf “SELECT” und den ACHTUNG Der Geschwindigkeitsmesser zeigt die Rückstellknopf “RESET” gleichzeitig Fahrgeschwindigkeit des Fahrzeuges an. mindestens zwei Sekunden lang ge- Den Motor nicht im roten Bereich des drückt halten. Drehzahlmessers betreiben. 3.
  • Seite 27 Die Segmente der Kraftstoffanzeige dem Tanken weitere 5 km (3 mi) gefahren und das Symbol “ ” blinken acht Mal auf wurden. und erlöschen dann für etwa 3 Sekunden. In diesem Fall den Stromkreis von einer Yamaha-Fachwerkstatt überprüfen lassen. 3-10...
  • Seite 28 Sie das fahrsperren-Systems auf und die Anzeige Fahrzeug, den Schlüssel zur Re-Re- zeigt einen Fehlercode an. gistrierung des Codes und beide Standardschlüssel zu einer Yamaha- HINWEIS Fachwerkstatt und lassen Sie die Falls die Anzeige den Fehlercode 52 an- Standardschlüssel re-registrieren.
  • Seite 29: Lenkerarmaturen

    ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION GAU1234H GAU12351 GAU12661 Lenkerarmaturen Lichthupenschalter “ ” Motorstoppschalter “ ” Drücken Sie diese Taste, um die Schein- Diesen Schalter vor dem Anlassen des Mo- Links werfer kurz aufleuchten zu lassen. tors auf “ ” stellen. Diesen Schalter auf “...
  • Seite 30: Kupplungshebel

    ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION GCA10062 GAU12821 GAU12872 Kupplungshebel Fußschalthebel ACHTUNG Das Warnblinklicht nicht über einen län- geren Zeitraum bei ausgeschaltetem Motor blinken lassen, da sich die Batte- rie entladen könnte. 1. Kupplungshebel 1. Fußschalthebel Der Kupplungshebel befindet sich auf der Der Fußschalthebel befindet sich links vom linken Seite des Lenkers.
  • Seite 31: Handbremshebel

    Handbremshebel Fußbremshebel ABS (für Modelle mit ABS) Der Handbremshebel befindet sich an der Das Antiblockiersystem (ABS) von Yamaha rechten Seite des Lenkers. Zur Betätigung ist elektronisch geregelt und weist einen der Vorderradbremse den Hebel zum Gas- getrennten Regelkreis für Vorder- und Hin- drehgriff ziehen.
  • Seite 32: Tankverschluss

    1. Den Tankverschluss mit eingesteck- Spezialwerkzeug dafür benötigt. Des- tem Schlüssel durch Druck in die halb wenden Sie sich bitte an Ihre Schließstellung bringen. Yamaha-Fachwerkstatt. 2. Den Schlüssel gegen den Uhrzeiger- sinn in die Ausgangsstellung (Verrie- gelungsstellung) drehen und dann ab- ziehen.
  • Seite 33: Kraftstoff

    ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION GAU13222 bei heißem Motor oder starker Son- HINWEIS Kraftstoff neneinstrahlung Kraftstoff aus dem Der Tankverschluss kann nur mit einge- Vor Fahrtantritt sicherstellen, dass ausrei- Tank austreten. stecktem Schlüssel geschlossen und ver- chend Benzin im Tank ist. riegelt werden.
  • Seite 34: Kraftstofftank-Belüftungsschlauch Und Überlaufschlauch

    Äthanolgehalt 10% (E10) nicht 1. Kraftstofftank-Überlaufschlauch Bleifreies Normalbenzin (Gasohol überschreitet. Gasohol mit Methanol wird 2. Ausgangsstellung (Farbmarkierung) (E10) zulässig) nicht von Yamaha empfohlen, weil es das 3. Klemme Fassungsvermögen des Kraftstoff- Kraftstoffsystem beschädigen oder die 4. Kraftstofftank-Belüftungsschlauch tanks: Fahrzeugleistung beeinträchtigen kann.
  • Seite 35: Katalysator

    ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION  Sicherstellen, dass sich die Farbmar- GAU13434 GCA10702 Katalysator ACHTUNG kierung auf dem Kraftstofftank-Über- Dieses Modell ist mit einem Abgaskatalysa- laufschlauch unterhalb der Klemme Ausschließlich bleifreies Benzin tanken. tor in der Auspuffanlage ausgerüstet. befindet. Der Gebrauch verbleiten Benzins verur- GWA10863 sacht nicht reparierbare Schäden am WARNUNG...
  • Seite 36: Sitzbank

    ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION GAU49644 cken und den Sitz dann an der Hinter- Sitzbank seite nach unten drücken, sodass er einrastet. Beifahrersitz Beifahrersitz abnehmen 1. Den Schlüssel in das Sitzbankschloss stecken und dann gegen den Uhrzei- gersinn drehen. 1. Schraube Fahrersitz montieren 1.
  • Seite 37: Ablagefach

    ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION GAU14465 GAU55261 HINWEIS Ablagefach Teleskopgabel einstellen Vor Fahrtantritt sicherstellen, dass die Sitz- GWA14671 WARNUNG bank richtig montiert ist. Die Federvorspannung an beiden Gabel- holmen gleichmäßig einstellen, da ande- renfalls Fahrverhalten und Stabilität be- einträchtigt werden könnten. Jeder Gabelholm besitzt eine Einstell- schraube zur Einstellung der Federvor- spannung.
  • Seite 38 ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION Einstellen der Federvorspannung: Einstellung der Zugstufendämp- Minimal (weich): fung: Abstand A = 14.0 mm (0.55 in) Minimal (weich): Standard: 11 Klick(s) in Richtung (b)* Abstand A = 11.0 mm (0.43 in) Standard: Maximal (hart): 8 Klick(s) in Richtung (b)* Abstand A = 4.0 mm (0.16 in) Maximal (hart): 1 Klick(s) in Richtung (b)*...
  • Seite 39: Federbein Einstellen

    ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION GAU39346 Einstellen der Druckstufendämp- Federbein einstellen fung: Dieses Federbein ist mit einem Einstellring Minimal (weich): für die Federvorspannung und einer Ein- 13 Klick(s) in Richtung (b)* stellschraube für die Zugstufendämpfung Standard: ausgerüstet. 7 Klick(s) in Richtung (b)* GCA10102 Maximal (hart): ACHTUNG...
  • Seite 40 Um eine präzise Einstellung zu erzielen, (Dämpfung härter) die Einstellschraube in selbst. Bringen Sie das Federbein sollte man die Anzahl der Klicks oder Um- Richtung (a) drehen. Zum Verringern der zu einer Yamaha-Fachwerkstatt zur drehungen des Dämpfungs-Einstellmecha- Zugstufendämpfung (Dämpfung weicher) Wartung. nismus überprüfen. Der Verstellumfang die Einstellschraube in Richtung (b) drehen.
  • Seite 41: Spanngurt-Halterungen

    Fahrer durch Bo- denberührung ablenken und so zum Verlust der Kontrolle über das Fahrzeug 1. Spanngurt-Halterung führen. Yamaha hat den Seitenständer Es gibt sechs Spanngurt-Halterungen, vier mit einem Zündunterbrechungsschalter auf der Unterseite des Beifahrersitzes und versehen, der ein Starten und Anfahren jeweils eine auf den Beifahrer-Fußrasten.
  • Seite 42: Zündunterbrechungs- U. Anlasssperrschalter-System

    ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION System festgestellt werden, das Fahr- GAU44893 Zündunterbrechungs- u. Anlass- zeug umgehend von einer Yamaha- sperrschalter-System Fachwerkstatt instand setzen lassen. Das Zündunterbrechungs- und Anlass- sperrschalter-System umfasst den Seiten- ständer-, den Kupplungs- sowie Leerlauf- schalter und erfüllt folgende Zwecke: ...
  • Seite 43 Falls eine Fehlfunktion auftritt, das System vor der 2. Sicherstellen, dass der Motorstoppschalter auf “ ” gestellt ist. nächsten Fahrt von einer Yamaha-Fachwerkstatt 3. Den Schlüssel in die Anlassstellung drehen. überprüfen lassen. 4. Das Getriebe in die Leerlaufstellung schalten. 5. Starterschalter drücken.
  • Seite 44: Zu Ihrer Sicherheit - Routinekontrolle Vor Fahrtbeginn

    Werden Inspektions- und Wartungsarbeiten am Fahrzeug nicht korrekt ausgeführt, erhöht sich die Gefahr eines Unfalls oder ei- ner Beschädigung des Fahrzeugs. Benutzen Sie das Fahrzeug nicht, wenn irgendein Problem vorliegt. Wenn ein Problem nicht mit den in diesem Handbuch angegebenen Verfahren behoben werden kann, lassen Sie das Fahrzeug von einer Yamaha-Fach- werkstatt überprüfen.
  • Seite 45 • Ggf. einstellen. • Sicherstellen, dass er reibungslos funktioniert. • Spiel des Gasdrehgriffs prüfen. Gasdrehgriff 6-18, 6-28 • Ggf. das Spiel des Gasdrehgriffs von einer Yamaha-Fachwerkstatt einstellen und des Seilzug- und Griffgehäuse schmieren lassen. • Sicherstellen, dass er reibungslos funktioniert. Steuerungs-Seilzüge 6-28 •...
  • Seite 46 • Ggf. festziehen. Instrumente, Lichter, Signale • Funktion prüfen. — und Schalter • Korrigieren, falls nötig. • Funktion des Zündunterbrechungs- und Anlasssperrschaltersystems kontrollie- ren. Seitenständerschalter 3-24 • Arbeitet das System nicht korrekt, das Fahrzeug von einer Yamaha-Fachwerk- statt überprüfen lassen.
  • Seite 47: Wichtige Fahr- Und Bedienungshinweise

    Sie sich bitte an dingungen erfüllt ist: In diesem Fall zeigt die Anzeige den  Das Getriebe befindet sich in der Ihren Yamaha-Händler. Fehlercode 30 an, dies ist jedoch kei- Leerlaufstellung. GWA10272 ne Fehlfunktion. Den Schlüssel auf WARNUNG ...
  • Seite 48: Schalten

    Ist das nicht der Um das Getriebe in den Leerlauf zu schal- Fall, den Stromkreis von einer ten, den Fußschalthebel mehrmals ganz hi- Yamaha-Fachwerkstatt überprüfen nunterdrücken, bis das Ende des Schalt- lassen. weges erreicht ist, und dann den 3.
  • Seite 49: Tipps Zum Kraftstoffsparen

    WICHTIGE FAHR- UND BEDIENUNGSHINWEISE GCA10261 GAU16811 GAU16842 Tipps zum Kraftstoffsparen Einfahrvorschriften ACHTUNG Der Kraftstoffverbrauch des Motors kann Die ersten 1600 km (1000 mi) sind aus-  Auch wenn das Getriebe im Leer- durch die Fahrweise stark beeinflusst wer- schlaggebend für die Leistung und Lebens- lauf ist, das Motorrad nicht über ei- den.
  • Seite 50: Parken

    Deshalb so par-  Bei Motorstörungen während der ken, dass Kinder oder Fußgänger Einfahrzeit das Fahrzeug sofort von die heißen Teile nicht versehentlich einer Yamaha-Fachwerkstatt über- berühren und sich verbrennen kön- prüfen lassen. nen.  Das Fahrzeug nicht auf abschüssi-...
  • Seite 51: Einstellung

    Wartung und der Benut- sen Sie, um mögliche Verbrennungen zu zung des Fahrzeugs. Wenn Sie nicht mit vermeiden, die Komponenten der der Fahrzeugwartung vertraut sind, be- Bremsanlage erst abkühlen, bevor Sie auftragen Sie einen Yamaha-Händler mit sie berühren. der Wartung.
  • Seite 52: Bordwerkzeug

    REGELMÄSSIGE WARTUNG UND EINSTELLUNG GAU17543 arbeiten fehlt, lassen Sie die Wartungsar- Bordwerkzeug beiten von einer Yamaha-Fachwerkstatt ausführen. 1. Bordwerkzeug Das Bordwerkzeug befindet sich unter dem Beifahrersitz. (Siehe Seite 3-19.) Die in diesem Handbuch enthaltenen Infor- mationen zur Wartung und das Bordwerk- zeug sollen Ihnen bei der Durchführung von...
  • Seite 53: Tabelle Für Regelmäßige Wartung Des Abgas-Kontrollsystems

     Ab 50000 km (30000 mi) sind die Wartungsintervalle alle 10000 km (6000 mi) zu wiederholen.  Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten daher von einer Yamaha-Fachwerkstatt ausgeführt werden. GAU46911 Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems...
  • Seite 54 REGELMÄSSIGE WARTUNG UND EINSTELLUNG KILOMETERSTAND JAHRES- KONTROLLE ODER WARTUNGS- KONTROL- PRÜFPUNKT 1000 km 10000 km 20000 km 30000 km 40000 km ARBEIT (600 mi) (6000 mi) (12000 mi) (18000 mi) (24000 mi) • Das Luftunterbrechungsventil, das Zungenventil und den Schlauch auf Beschädigung kon- √...
  • Seite 55: Allgemeine Wartungs- Und Schmiertabelle

    REGELMÄSSIGE WARTUNG UND EINSTELLUNG GAU1770K Allgemeine Wartungs- und Schmiertabelle KILOMETERSTAND JAHRES- KONTROLLE ODER WARTUNGS- PRÜFPUNKT KONTROL- 1000 km 10000 km 20000 km 30000 km 40000 km ARBEIT (600 mi) (6000 mi) (12000 mi) (18000 mi) (24000 mi) √ Luftfiltereinsatz • Ersetzen. •...
  • Seite 56 REGELMÄSSIGE WARTUNG UND EINSTELLUNG KILOMETERSTAND JAHRES- KONTROLLE ODER WARTUNGS- PRÜFPUNKT KONTROL- 1000 km 10000 km 20000 km 30000 km 40000 km ARBEIT (600 mi) (6000 mi) (12000 mi) (18000 mi) (24000 mi) • Die Lager auf Lockerung oder Be- √ √...
  • Seite 57 REGELMÄSSIGE WARTUNG UND EINSTELLUNG KILOMETERSTAND JAHRES- KONTROLLE ODER WARTUNGS- PRÜFPUNKT KONTROL- 1000 km 10000 km 20000 km 30000 km 40000 km ARBEIT (600 mi) (6000 mi) (12000 mi) (18000 mi) (24000 mi) Seitenständerschal- √ √ √ √ √ √ 19 * •...
  • Seite 58 REGELMÄSSIGE WARTUNG UND EINSTELLUNG KILOMETERSTAND JAHRES- KONTROLLE ODER WARTUNGS- KONTROL- PRÜFPUNKT 1000 km 10000 km 20000 km 30000 km 40000 km ARBEIT (600 mi) (6000 mi) (12000 mi) (18000 mi) (24000 mi) • Funktion prüfen. • Spiel des Gasdrehgriffs prüfen, √...
  • Seite 59: Verkleidungsteile Und Abdeckungen Abnehmen Und Montieren

    REGELMÄSSIGE WARTUNG UND EINSTELLUNG GAU18743 Verkleidungsteil montieren Verkleidungsteile und Abde- Das Verkleidungsteil in die ursprüngliche ckungen abnehmen und montie- Lage bringen und dann festschrauben. Das Verkleidungsteil und die Abdeckung (siehe Abbildung) müssen für manche in diesem Kapitel beschriebenen Wartungs- und Reparaturarbeiten abgenommen wer- den.
  • Seite 60: Zündkerzen Prüfen

    Versu- chen Sie nicht, derartige Probleme selbst Die Sitzfläche der Kerzendichtung reinigen; zu diagnostizieren. Lassen Sie stattdessen Schmutz und Fremdkörper vom Gewinde das Fahrzeug von einer Yamaha-Fach- abwischen. werkstatt prüfen. Bei fortgeschrittenem Abbrand der Mittel- Anzugsmoment: elektroden oder übermäßigen Ölkohleabla-...
  • Seite 61: Motoröl Und Ölfilterpatrone

    REGELMÄSSIGE WARTUNG UND EINSTELLUNG GAU19918 FZ8-N HINWEIS Motoröl und Ölfilterpatrone Steht beim Einbau einer Zündkerze kein Der Motorölstand sollte vor jeder Fahrt ge- Drehmomentschlüssel zur Verfügung, lässt prüft werden. Außerdem müssen in den sich das vorgeschriebene Anzugsmoment empfohlenen Abständen gemäß Wartungs- annähernd erreichen, wenn die Zündkerze...
  • Seite 62 REGELMÄSSIGE WARTUNG UND EINSTELLUNG 4. Falls der Ölstand an oder unter der Mi- HINWEIS nimalstand-Markierung liegt, Öl der Ölfilterschlüssel sind beim Yamaha-Händ- empfohlenen Sorte bis zum vorge- ler erhältlich. schriebenen Stand nachfüllen. 7. Den O-Ring der neuen Ölfilterpatrone Öl wechseln (mit/ohne Filterwechsel) mit sauberem Motoröl benetzen.
  • Seite 63 ACHTUNG 17 Nm (1.7 m·kgf, 12 ft·lbf) ist, sofort den Motor ausschalten und  Um ein Durchrutschen der Kupp- das Fahrzeug von einer Yamaha-Fach- 9. Die Motoröl-Ablassschraube mit einer lung zu vermeiden (da das Motoröl werkstatt überprüfen lassen. neuen Dichtung einschrauben und an- auch die Kupplung schmiert), mi- schließend vorschriftsmäßig festzie-...
  • Seite 64: Kühlflüssigkeit

    Frostschutzmittelgehalt den.  Sicherstellen, dass das Fahrzeug bei 3. Minimalstand-Markierung der Kühlflüssigkeit so bald wie möglich von einer Yamaha-Fach- der Kontrolle des Kühlmittelstands 3. Befindet sich der Kühlflüssigkeits- vollständig gerade steht. Selbst ge- werkstatt überprüfen lassen, da stand an oder unterhalb der Minimal- ringfügige Neigung zur Seite kann be-...
  • Seite 65: Luftfiltereinsatz Ersetzen

    Abständen, gemäß Wartungs- und 2. Schraube des Kraftstofftank-Verkleidungs- Schmiertabelle, gewechselt werden. Die teils 1. Kraftstofftankschraube Kühlflüssigkeit von einer Yamaha-Fach- 3. Das Verkleidungsteil unten an beiden werkstatt wechseln lassen. WARNUNG! 5. Den Kraftstofftank vorne anheben und Seiten nach außen ziehen, dann das Niemals versuchen, den Kühler-Ver-...
  • Seite 66 Kraftstofftank in die ursprüngliche Position gebracht wird sicherstel- len, dass die Kraftstoffschläuche nicht beschädigt sind. Wenn ein Kraftstoffschlauch beschädigt ist, den Motor nicht anlassen, sondern den Schlauch von einer Yamaha- Fachwerkstatt ersetzen lassen, da 1. Schlauch des Kraftstofftanks 1. Luftfiltereinsatz 2. Einlasskrümmer 6-16...
  • Seite 67: Leerlaufdrehzahl Einstellen

    REGELMÄSSIGE WARTUNG UND EINSTELLUNG sonst Kraftstoff austreten kann, GAU34302 Leerlaufdrehzahl einstellen wodurch eine Brandgefahr ent- Die Leerlaufdrehzahl muss in den empfoh- steht. [GWA11362] lenen Abständen gemäß Wartungs- und Schmiertabelle folgendermaßen geprüft und ggf. eingestellt werden. Der Motor sollte warm gelaufen sein, bevor Sie diese Einstellung vornehmen.
  • Seite 68: Spiel Des Gasdrehgriffs Prüfen

    Falls sich die Leerlaufdrehzahl nicht wie Mit zunehmender Betriebszeit verändert oben beschrieben einstellen lässt, den Mo- sich das Ventilspiel, wodurch die Zylinder- tor von einer Yamaha-Fachwerkstatt über- füllung nicht mehr den optimalen Wert er- prüfen lassen. reicht und/oder Motorgeräusche entstehen können.
  • Seite 69: Reifen

    Vor jeder Fahrt die Reifen prüfen. Bei unzu- Maximale Zuladung*:  Den Reifenluftdruck stets bei kalten reichender Profiltiefe, Nägeln oder Glas- FZ8-N 199 kg (439 lb) Reifen (d. h. Reifentemperatur ent- FZ8-NA 194 kg (428 lb) splittern in der Lauffläche, rissigen Flanken...
  • Seite 70 1. Reifenventil davon, dass Sie gegen die Straßen- Ausschließlich die nachfolgenden Reifen 2. Reifenventileinsatz verkehrsordnung verstoßen, beein- sind nach zahlreichen Tests von Yamaha 3. Reifenventilkappe mit Dichtung trächtigen übermäßig abgefahrene freigegeben worden. Reifen die Fahrstabilität und kön- Dieses Modell ist mit Schlauchlos-Reifen Vorderreifen: nen zum Verlust der Kontrolle über...
  • Seite 71: Gussräder

     Diese Reifen nur gegen solche glei- und andere Beschädigungen prüfen. cher Spezifikation und gleichen Bei Mängeln an Reifen oder Rädern Typs austauschen. Andere Reifen das Rad von einer Yamaha-Fach- können bei hohen Geschwindigkei- werkstatt ersetzen lassen. Selbst ten platzen. kleinste Reparaturen an Rädern und ...
  • Seite 72: Spiel Des Handbremshebels Prüfen

    Bremslichtschalter wie folgt einstellen, aber beim Betätigen des Bremshebels kann den Vorderrad-Bremslichtschalter grund- bedeuten, dass sich Luft im hydrauli- sätzlich von einer Yamaha-Fachwerkstatt schen System befindet. Befindet sich einstellen lassen. Luft im Hydrauliksystem, lassen Sie das Den Bremslichtschalter festhalten und da-...
  • Seite 73: Scheibenbremsbeläge Des Vorder- Und Hinterrads Prüfen

    Handbremshebel betätigt wird, muss kurz bevor die Bremsen greifen aufleuch- GAU36891 ten. Die Bremslichtschalter gegebenenfalls Scheibenbremsbeläge vorn vom Yamaha-Händler einstellen lassen. 1. Verschleißanzeigerille des Bremsbelags Jeder Hinterrad-Scheibenbremsbelag weist Verschleißanzeiger (Nuten) auf, die ein Prüfen der Bremsbeläge ohne Ausbau erlauben. Zur Prüfung des Bremsbelagver- schleißes die Nuten prüfen.
  • Seite 74: Bremsflüssigkeitsstand Prüfen

    REGELMÄSSIGE WARTUNG UND EINSTELLUNG GAU51713 Hinterradbremse (FZ8-N) Bremsflüssigkeitsstand prüfen HINWEIS Der hintere Bremsflüssigkeits-Vorratsbe- Vor Fahrtantritt kontrollieren, dass Brems- hälter befindet sich unter dem Fahrersitz. flüssigkeit bis über die Minimalstand-Mar- (Siehe Seite 3-19.) kierung reicht. Beim Ablesen des Flüssig- keitsstands muss der Vorratsbehälter waagerecht stehen.
  • Seite 75: Bremsflüssigkeit Wechseln

    Bremsflüssigkeit als DOT 4 nachge- keitsstandes die Bremsanlage vor dem GAU22733 Bremsflüssigkeit wechseln füllt, kann es zu schädlichen chemi- nächsten Fahrtantritt von einer Yamaha- Die Bremsflüssigkeit sollte in den empfoh- schen Reaktionen kommen. Fachwerkstatt überprüfen lassen. lenen Abständen gemäß Wartungs- und ...
  • Seite 76: Antriebsketten-Durchhang

    GAU34318 Antriebskettendurchhang einstellen Schwinge in Richtung (a) drehen. Zum 3. Den Kettendurchhang, wie in der Ab- Wenden Sie sich an einen Yamaha-Händler Lockern der Antriebskette die Einstell- bildung gezeigt, messen. vor Sie den Durchhang der Antriebskette schraube auf jeder Seite der Schwin- einstellen.
  • Seite 77: Antriebskette Säubern Und Schmieren

    REGELMÄSSIGE WARTUNG UND EINSTELLUNG GAU23026 Antriebskette säubern und schmieren Die Kette muss gemäß Wartungs- und Schmiertabelle gereinigt und geschmiert werden, um den Verschleiß gering zu hal- ten. Dies gilt besonders für den Betrieb in nassen oder staubigen Gegenden. Die An- triebskette wie folgt warten: GCA10584 ACHTUNG...
  • Seite 78: Bowdenzüge Prüfen Und Schmieren

    Zustand sollte vor jeder Fahrt kontrolliert drehgriffs kontrolliert werden. Zusätzlich werden und die Züge und deren Enden ggf. sollte der Gaszug in einer Yamaha-Fach- geschmiert werden. Ist ein Bowdenzug be- werkstatt gemäß den in der Wartungs- und schädigt oder funktioniert er nicht rei- Schmiertabelle vorgeschriebenen Abstän-...
  • Seite 79: Fußbrems- Und Schalthebel Prüfen Und Schmieren

    REGELMÄSSIGE WARTUNG UND EINSTELLUNG GAU44275 GAU23144 Empfohlene Schmiermittel: Fußbrems- und Schalthebel prü- Handbrems- und Kupplungshe- Handbremshebel: fen und schmieren bel prüfen und schmieren Silikonfett Vor Fahrtantritt die Funktion der Fußbrems- Vor jeder Fahrt die Funktion der Hand- Kupplungshebel: und Schalthebel prüfen und ggf. die Dreh- brems- und Kupplungshebel prüfen und Lithiumseifenfett punkte schmieren.
  • Seite 80: Seitenständer Prüfen Und Schmieren

    Fahrt geprüft werden und die Dreh- che Schäden festgestellt werden, das letzungen zu vermeiden, das Fahr- punkte und Metall-auf-Metall-Kontaktober- Fahrzeug von einer Yamaha-Fachwerk- zeug sicher abstützen, damit es flächen sollten gegebenenfalls geschmiert statt überprüfen bzw. reparieren lassen. nicht umfallen kann.
  • Seite 81: Lenkung Prüfen

    Fahrt- oder das Rad nicht leichtgängig dreht, die rersitz. (Siehe Seite 3-19.) richtung vor und zurück zu bewegen. Radlager von einer Yamaha-Fachwerkstatt Dieses Modell ist mit einer VRLA-Batterie Ist dabei Spiel spürbar, die Lenkung überprüfen lassen.
  • Seite 82 Batterie aufladen dig aufladen. ACHTUNG: Beim Ein- Bei Entladung die Batterie so bald wie bau der Batterie darauf achten, möglich von einer Yamaha-Fachwerkstatt dass der Schlüssel auf “OFF” ge- aufladen lassen. Beachten Sie, dass die Batterie sich durch die Zuschaltung elektri-...
  • Seite 83: Sicherungen Wechseln

    REGELMÄSSIGE WARTUNG UND EINSTELLUNG GAU49825 FZ8-NA FZ8-N Sicherungen wechseln 2 3 4 5 6 Die Hauptsicherung, die Sicherung für das Kraftstoffeinspritzsystem und die Siche- rungskästen, die die Sicherungen für die einzelnen Stromkreise enthalten, befinden sich unter dem Fahrersitz. (Siehe Seite 3-19.)
  • Seite 84 REGELMÄSSIGE WARTUNG UND EINSTELLUNG FZ8-NA FZ8-NA 2 3 4 5 6 1 2 3 1. Abdeckung des Starter-Relais 1. Zündungssicherung 1. Linke Kühlerlüftermotorsicherung 2. Sicherung des Kraftstoffeinspritz-Systems 2. Signalanlagensicherung 2. Rücklichtsicherung 3. Ersatzsicherung für das Kraftstoff-Einspritz- 3. Scheinwerfersicherung 3. Ersatzsicherung system 4.
  • Seite 85: Scheinwerferlampe Auswechseln

    REGELMÄSSIGE WARTUNG UND EINSTELLUNG 4. Falls die neue Sicherung sofort wieder GAU49654 Vorgeschriebene Sicherungen: Scheinwerferlampe auswech- durchbrennt, die elektrische Anlage Hauptsicherung: seln von einer Yamaha-Fachwerkstatt 50.0 A Dieses Modell ist mit einer Halogen- überprüfen lassen. Scheinwerfersicherung: Scheinwerferlampe ausgestattet. Eine 15.0 A Rücklichtsicherung: durchgebrannte Scheinwerferlampe kann 10.0 A...
  • Seite 86 REGELMÄSSIGE WARTUNG UND EINSTELLUNG 1. Den Glasteil der Lampe nicht berühren. 1. Schraube 1. Stecker 1. Die obere Scheinwerfereinsatz-Abde- 3. Die Schrauben des Scheinwerferein- 5. Den Scheinwerfer-Steckverbinder ab- ckung abschrauben. satzes herausdrehen. ziehen, dann die Lampenschutzkappe abnehmen. 1. Obere Abdeckung des Scheinwerfereinsat- 1.
  • Seite 87 REGELMÄSSIGE WARTUNG UND EINSTELLUNG 1. Halterung der Scheinwerferlampe 13. Den Scheinwerfer ggf. von einer 2. Scheinwerferlampe Yamaha-Fachwerkstatt einstellen las- sen. 7. Eine neue Scheinwerferlampe einset- zen, dann mit dem Lampenhalter si- chern. 8. Die Lampenschutzkappe aufsetzen, dann den Scheinwerfer-Steckverbin- der einstecken.
  • Seite 88: Standlichtlampe Auswechseln

    REGELMÄSSIGE WARTUNG UND EINSTELLUNG GAU50771 GAU24116 Standlichtlampe auswechseln Rücklicht-/Bremslichtlampe Eine durchgebrannte Standlichtlampe kann auswechseln folgendermaßen ausgewechselt werden. 1. Den Beifahrersitz abnehmen. (Siehe 1. Den Scheinwerfereinsatz abschrau- Seite 3-19.) ben. (Siehe Seite 6-35.) 2. Die Fassung der Rücklicht-/Brems- 2. Den Standlichtstecker (samt Fassung lichtlampe (samt Lampe) gegen den und Lampe) gegen den Uhrzeigersinn Uhrzeigersinn herausdrehen.
  • Seite 89: Blinkerlampe Auswechseln

    REGELMÄSSIGE WARTUNG UND EINSTELLUNG GAU24205 3. Die neue Lampe in die Fassung hin- GAU24314 Blinkerlampe auswechseln Kennzeichenleuchten-Lampe eindrücken und dann im Uhrzeiger- 1. Die Blinker-Streuscheibe abschrau- auswechseln sinn bis zum Anschlag drehen. ben. 1. Die Kennzeichenleuchte abschrau- 4. Die Streuscheibe festschrauben. ACHTUNG: Die Schraube nicht ben.
  • Seite 90: Motorrad Aufbocken

    REGELMÄSSIGE WARTUNG UND EINSTELLUNG GAU24351 verwenden oder zwei Aufbockständer un- Motorrad aufbocken ter den Hauptrahmen oder die Schwingen- Da dieses Modell keinen Hauptständer be- arme stellen. sitzt, sollten beim Ausbau der Räder oder zum Erledigen von anderen Wartungsarbei- ten, bei denen das Motorrad sicher und senkrecht stehen muss, folgende Hinweise beachtet werden.
  • Seite 91: Vorderrad (Für Modelle Ohne Abs)

    REGELMÄSSIGE WARTUNG UND EINSTELLUNG GAU44792 Vorderrad (für Modelle ohne ABS) GWA14841 WARNUNG ABS-Modellenräder müssen von einem Yamaha-Händler entfernt und montiert werden. GAU56330 1. Vorderachs-Klemmschraube 1. Bremsschlauchhalterung 2. Radachse 2. Schraube und Mutter 3. Bremssattel-Befestigungsschraube Vorderrad ausbauen 4. Die Bremssättel links und rechts ab- GWA10822 schrauben.
  • Seite 92: Hinterrad (Für Modelle Ohne Abs)

    WARNUNG Vorderrad einbauen Anzugsmomente: ABS-Modellenräder müssen von einem 1. Das Rad zwischen die Gabelholme Radachse: Yamaha-Händler entfernt und montiert heben. 65 Nm (6.5 m·kgf, 47 ft·lbf) werden. 2. Die Radachse durchstecken. Vorderachs-Klemmschraube: 3. Das Vorderrad absenken, so dass es 23 Nm (2.3 m·kgf, 17 ft·lbf)
  • Seite 93 REGELMÄSSIGE WARTUNG UND EINSTELLUNG  Die Antriebskette kann nicht zerlegt 2. Das Hinterrad entsprechend dem Ver- HINWEIS fahren auf Seite 6-40 anheben. werden.  Die Nase an der Schwinge muss in die 3. Die Achsmutter abschrauben. Nut in der Bremssattelhalterung ein- 7.
  • Seite 94: Fehlersuche

    Werkzeuge und die Erfahrung für eine optimale Wartung. Ausschließlich Yamaha-Originalersatzteile verwenden. Ersatzteile anderer Hersteller mögen zwar so aussehen wie Yamaha-Tei- le, bieten aber nur selten die gleiche Quali- tät und Lebensdauer, was erhöhte Repara- turkosten zur Folge hat.
  • Seite 95: Fehlersuchdiagramme

    Elektrodenabstand korrigieren, oder Zündkerzen ersetzen. Zündkerzen herausnehmen und Elektroden prüfen. Der Motor startet nicht. Trocken Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen. Verdichtung prüfen. 4. Verdichtung Der Motor startet nicht. Verdichtung OK. Das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen lassen.
  • Seite 96 Motor abkühlen lassen. Vorratsbehälter und im Kühler prüfen. Motor anlassen. Wenn der Motor wieder überhitzt, das Kühlsystem in einer Yamaha-Fachwerkstatt überprüfen und Kühlflüssigkeitsstand ist OK. reparieren lassen. HINWEIS Falls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungswasser verwendet werden. Dieses aber so bald wie möglich durch die vorschriftsmäßige Kühlflüssigkeit ersetzen.
  • Seite 97: Pflege Und Stilllegung Des Motorrads

    GCA10773 hochwertige Materialien verwendet wer- ACHTUNG gung des Fahrzeugs sollten Sie einen den, sind die Bauteile nicht korrosionssi- Yamaha-Fachhändler bezüglich ver-  Stark säurehaltige Radreiniger, be- cher. Während bei Automobilen beispiels- wendbarer Reinigungsmittel zu Rate sonders an Speichenrädern, ver- weise ein korrodierter Auspuff unbeachtet ziehen.
  • Seite 98 PFLEGE UND STILLLEGUNG DES MOTORRADS tes, mildes Reinigungsmittel zu- Schwämme verwenden, da sie Teile Nach Fahrten im Regen, auf Straßen, die sammen mit Wasser verwendet abstumpfen oder verkratzen wer- mit Salz bestreut wurden oder in Küstennä- werden. Da Reinigungsmittel Plas- den.
  • Seite 99  Polituren nicht zu häufig einsetzen, lassen, bevor es untergestellt oder ab- gedeckt wird. denn diese enthalten Schleifmittel, GWA11132 die eine dünne Schicht des Lackes WARNUNG abtragen. Verunreinigungen auf den Bremsen oder Reifen kann zu Kontrollverlust führen. HINWEIS  Produktempfehlungen erhalten Sie bei Ihrem Yamaha-Händler.
  • Seite 100: Abstellen

    PFLEGE UND STILLLEGUNG DES MOTORRADS GAU26183 2. Füllen Sie den Kraftstofftank und fü- sicherstellen, dass die Zündker- Abstellen gen Sie einen stabilisierenden Zusatz zenelektroden geerdet sind. hinzu (falls erhältlich), um den Tank [GWA10952] Kurzzeitiges Abstellen vor Rostbefall zu schützen und eine e.
  • Seite 101 PFLEGE UND STILLLEGUNG DES MOTORRADS HINWEIS Notwendige Reparaturen vor der Stillle- gung des Motorrads ausführen.
  • Seite 102: Technische Daten

    SAE 20W-50 Gewicht: Zündkerzen-Elektrodenabstand: Gewicht (fahrfertig): –20 –10 0 10 20 30 40 50 ˚C 0.7–0.8 mm (0.028–0.031 in) FZ8-N 211 kg (465 lb) Kupplung: Empfohlene Motorölqualität: FZ8-NA 216 kg (476 lb) Kupplungsbauart: API Service, Sorte SG oder höher/JASO Motor: Mehrscheiben-Ölbadkupplung...
  • Seite 103 TECHNISCHE DATEN 2. Gang: Zuladung: Felgengröße: 2.063 (33/16) 17M/C x MT5.50 Max. Gesamtzuladung: 3. Gang: Vorderradbremse: FZ8-N 199 kg (439 lb) 1.762 (37/21) FZ8-NA 194 kg (428 lb) Bauart: 4. Gang: (Gesamtgewicht von Fahrer, Beifahrer, Doppelscheibenbremse 1.522 (35/23) Gepäck und Zubehör) Betätigung:...
  • Seite 104 TECHNISCHE DATEN Lichtmaschine: Kühlflüssigkeitstemperatur-Warnleuchte: Drehstromgenerator mit Permanentmagnet Motorstörungs-Warnleuchte: Batterie: ABS-Warnleuchte: Typ: FZ8-NA LED YTZ10S Anzeigeleuchte des Wegfahrsperren- Spannung, Kapazität: Systems: 12 V, 8.6 Ah Scheinwerfer: Sicherungen: Lampenart: Hauptsicherung: Halogenlampe Lampenspannung, Watt × Anzahl: 50.0 A Scheinwerfersicherung: Scheinwerfer: 12 V, 60.0 W/55.0 W × 1 15.0 A Rücklichtsicherung: Rücklicht/Bremslicht:...
  • Seite 105: Kundeninformation

    Motor-Seriennummer sowie die Daten der Modellcode-Plakette in die dafür vorgesehenen Felder. Diese Identifizierungsnummern benötigen Sie für die Registrierung des Fahrzeugs bei der Zulassungsbehörde sowie für die Bestel- lung von Ersatzteilen bei Yamaha-Händ- lern. FAHRZEUG- 1. Fahrzeug-Identifizierungsnummer 1. Motor-Seriennummer IDENTIFIZIERUNGSNUMMER:...
  • Seite 106 KUNDENINFORMATION Die Modellcode-Plakette ist auf dem Rah- men unter dem Fahrersitz angebracht. (Sie- he Seite 3-19.) Übertragen Sie Informatio- nen auf dieser Plakette in die vorgesehenen Felder. Diese Informationen benötigen Sie zur Ersatzteil-Bestellung bei Ihrem Yamaha-Händler.
  • Seite 107: Index

    INDEX Motoröl und Ölfilterpatrone ....6-11 Motorrad aufbocken ......6-40 Abblendschalter ........3-12 Gasdrehgriff und Gaszug, kontrollieren Motor-Seriennummer ......9-1 Ablagefach..........3-20 und schmieren ........6-28 Motor starten .......... 5-1 ABS (für Modelle mit ABS) ....3-14 Motorstoppschalter ......3-12 Abstellen..........
  • Seite 108 INDEX Standlichtlampe, auswechseln .....6-38 Starterschalter ........3-12 System der Wegfahrsperre .....3-1 Tankverschluss ........3-15 Technische Daten ........8-1 Teleskopgabel, einstellen .....3-20 Teleskopgabel, prüfen ......6-30 Ventilspiel..........6-18 Verkleidungsteile und Abdeckungen, abnehmen und montieren ....6-9 Vorsicht bei Mattfarben ......7-1 Warnblinkschalter .........3-12 Wartung, Abgas-Kontrollsystem.....6-3 Wartung und Schmierung, regelmäßig ...6-5 Zündkerzen, prüfen.......6-10 Zünd-/Lenkschloss .........3-2 Zündunterbrechungs- u.
  • Seite 110 Originalbetriebsanleitung AUF RECYCLINGPAPIER GEDRUCKT PRINTED IN JAPAN 2014.07-0.3×1 CR...
