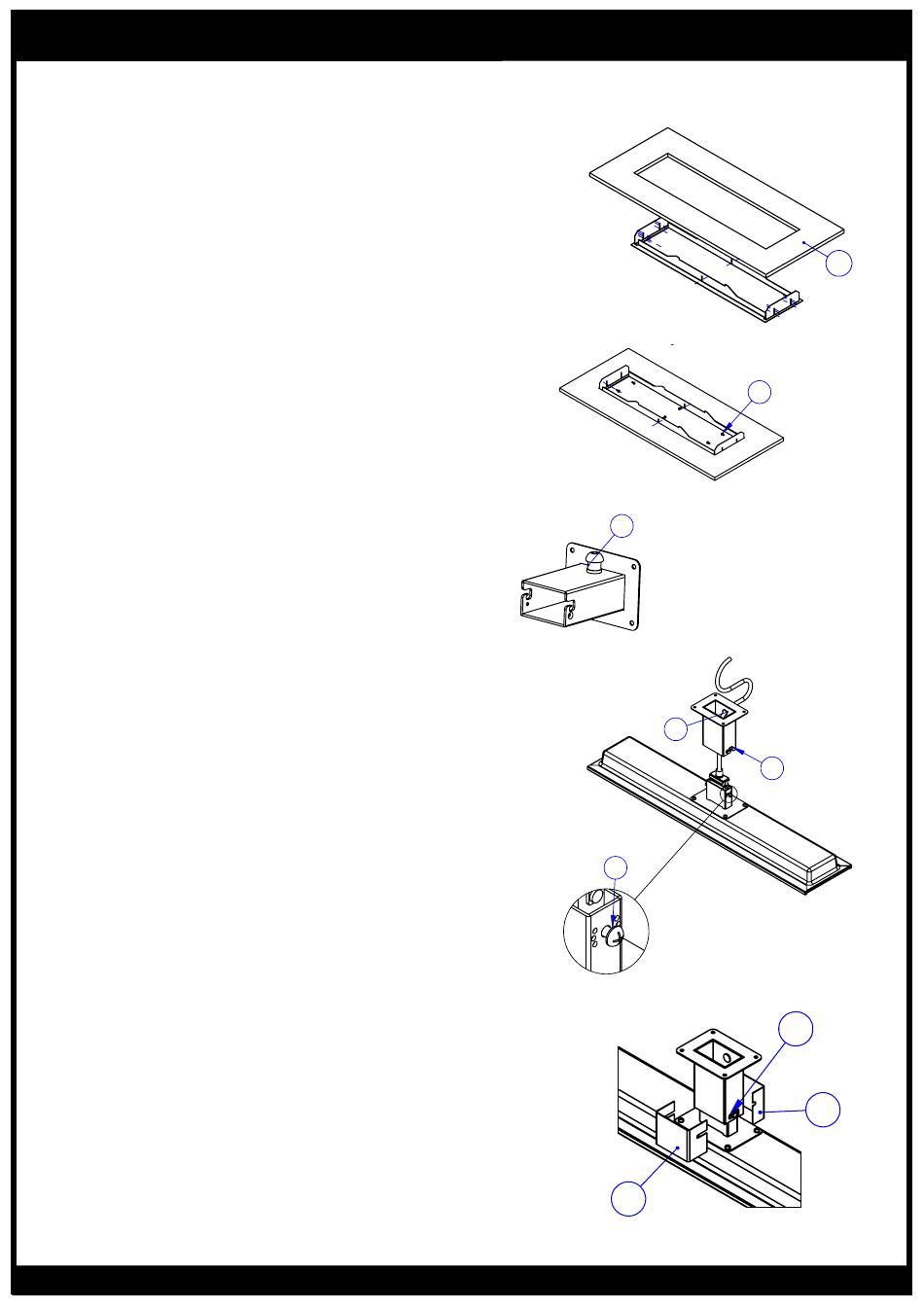

1. Vorbereiten der Decke Cut-Out mit Abmessungen von
Bildern auf s. 9, um die Decke-Aussparung anzupassen
(a). Heizer muss mindestens 2400mm Abstand zum
Boden und mindestens 500mm Abstand zu den Wände
n auf jeder Seite haben. Minimale Entfernungen zu
brennbaren Stoffen müssen nach nur einer der beiden
gezeigten Optionen sein.
2. Von unten den Deckenrahmen mit passenden
Schrauben in de r Aussparung befestigen (b). Die Stärke
der Decke legt die zu verwendenden Stelllöcher fest. Die
Befestigungsschraube nmüssen in stabiles, tragfähiges
Material eingebracht werden .Eventuell sind im Voraus
Verstärkungen notwendig.
3. Lochabdeckung abschrauben und entfernen.
Beiliegende Kabelmanschette von außen in das Loch
einführen. Von innen mit Stopfbuchse sichern (c).
4. Stromleitung von innerhalb der Wandhalterung durch
die Kabelmanschette führen (d).
5. Sicherstellen, dass auf beiden Seiten der
Heizerhalterung M6x14 mm Schrauben noch mit ca. 6mm
rausstehen (e).
6. Heizerhalterung mittels der M6 Schrauben in den
Aussparungen der Wandhalterung einhängen (f).
7. Heizer in gerader Position mittels M4x10mm Schrauben
auf beiden Seiten fixieren (g) S.icherstellen, dass die M6
Schrauben fest in den Aussparungen sitzen (als ob der
Heizer von der Wand- halterung hängt).
8. Kleinere gerade Abdeckung so über die
Heizerhalterung stecken, dass die Aussparung über die
M6 Schrauben passen (h). Die größere Abdeckung von
der anderen Seite ebenso über die kleinere Abdeckung
stecken (i).
9. Die M6 Montageschrauben fest anziehen, so dass die
Abdeckung auf allen Seiten fest anliegt (j).
10. Kabelmanschette fest in Wandhalterung drücken, so
dass sich das Stromkabel nicht mehr bewegen lässt.
