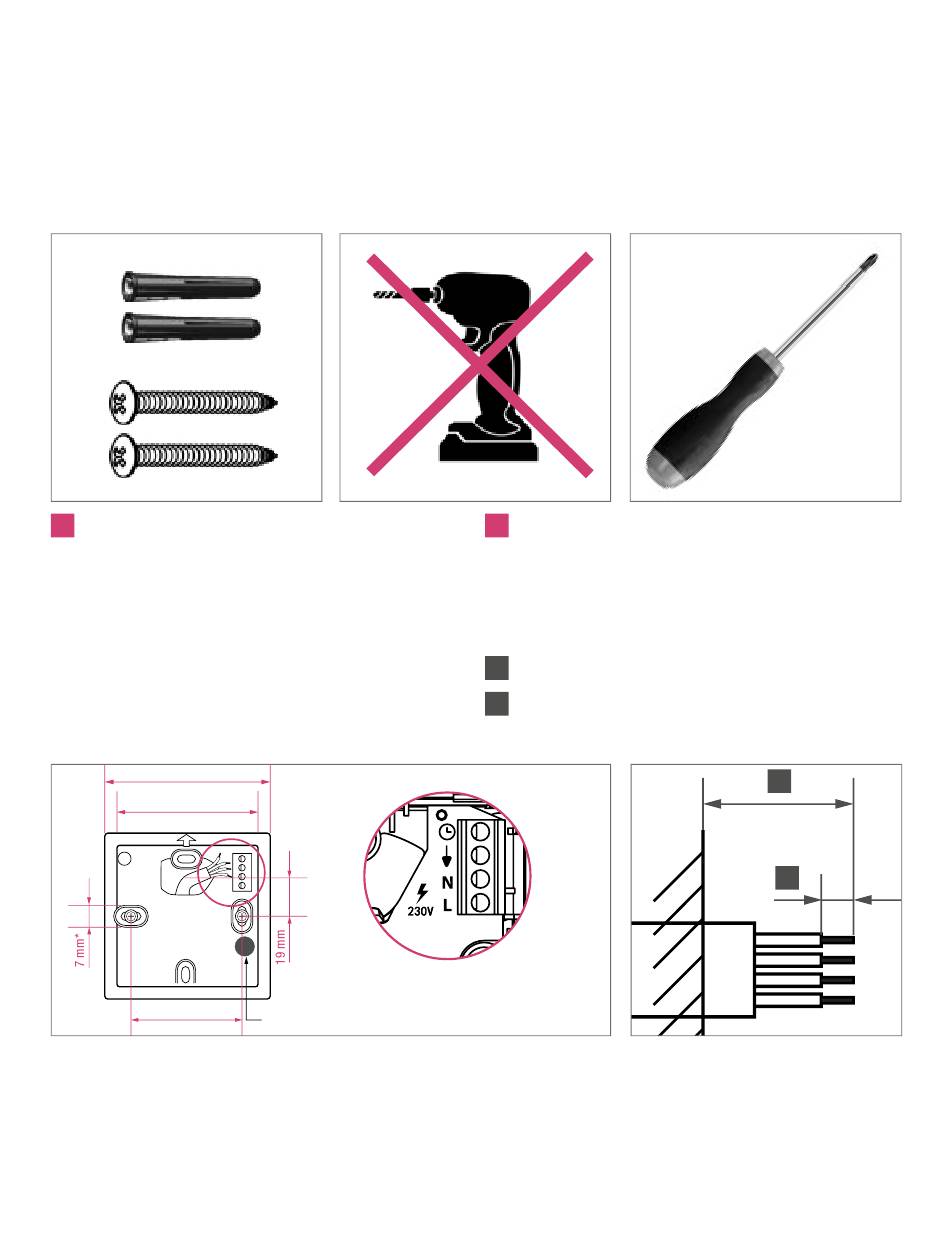

Montaj
1 Duvar montajı
Duvarda gerekli işaretlemeyi yapın ve arka
gövdeyi duvara monte edin Termostat 60
mm'lik delik mesafesine sahip sıva altı
buatlar ile uyumludur
* azami vida başı büyüklüğü
88 mm
75 mm
60 mm
302
All manuals and user guides at all-guides.com
Nea HT 24 V & 230 V kablolaması
Sigorta
2 Kablolama
Masif ve ince kablolar
230V: 1,5 mm² kablo kesiti
24V: 0,75 mm² – 1,5 mm² kablo kesiti
55 mm
A
B 8 mm
A
B
