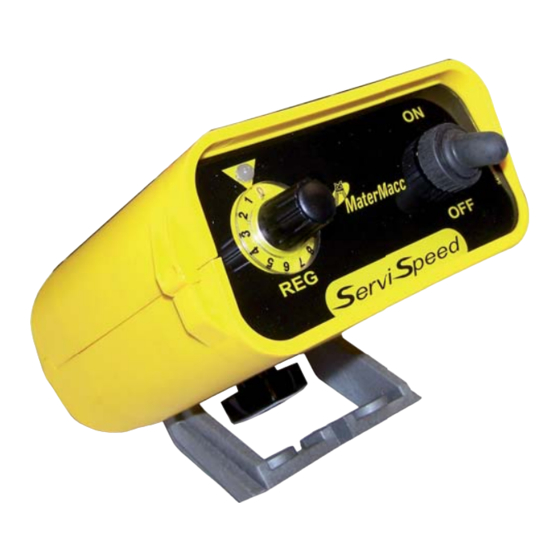

Matermacc SERVISPEED Handbuch Für Gebrauch Und Wartung
Inhaltsverzeichnis
Handbuch für gebrauch und wartung
Handbuch für
Gebrauch und Wartung
Servispeed
Lesen Sie vor dem Gebrauch der Maschine dieses Handbuch aufmerksam durch
Matermacc S.p.A.
Via Gemona, 18 - 33078 San Vito al Tagliamento (PN) ITALIA - telefono 0434/85267
telefax 0434/85517
www.matermacc.it - info@matermacc.it
Inhaltsverzeichnis
Verwandte Anleitungen für Matermacc SERVISPEED
Inhaltszusammenfassung für Matermacc SERVISPEED
- Seite 1 Handbuch für gebrauch und wartung Handbuch für Gebrauch und Wartung Servispeed Lesen Sie vor dem Gebrauch der Maschine dieses Handbuch aufmerksam durch Matermacc S.p.A. Via Gemona, 18 - 33078 San Vito al Tagliamento (PN) ITALIA - telefono 0434/85267 telefax 0434/85517 www.matermacc.it - info@matermacc.it...
- Seite 2 Handbuch für gebrauch und wartung...
-
Seite 3: Inhaltsverzeichnis
Handbuch für gebrauch und wartung ZEIGEFINGER EINFÜHRUNG................01 GARANTIE..................02 VERFALL DER GARANTIE..................02 SICHERHEITSHINWEISE..................03 BAUSATZ SERVISPEED ....................05 BESCHREIBUNG DER STEUEREINHEIT..............06 BERECHNUNG DER ZU VERTEILENDEN MIKROGRANULATMENGE ....06 PROBLEMLÖSUNGEN....................13... - Seite 4 Handbuch für gebrauch und wartung...
-
Seite 5: Einführung
Handbuch für gebrauch und wartung EINFÜHRUNG Diese Bedienungsanleitung vermittelt wichtige Informa- tionen über die Arbeitsweise sowie erforderliche Anwei- sungen, die Voraussetzung für den sachgemäßen Betrieb und die regelmäßige Wartung der Maschine sind. Diese Bedienungsanleitung ist benutzerfreundlicherwei- se in leicht erkennbare Kapitel unterteilt. Die in dieser Anleitung enthaltenen Informationen sind für die Berufsanwender geeignet, die spezielle Kenntnisse in der Betriebsweise der Maschine besitzen sowie befugt,... -
Seite 6: Garantie
Handbuch für gebrauch und wartung VERFALL DER GARANTIE GARANTIE ● Überprüfen Sie bei Übergabe, dass das Gerät wäh- ● Neben den im Liefervertrag angeführten Angaben, rend des Transports keinen Schaden erlitten hat und verfällt die Garantie auch in folgenden Fällen: dass das Zubehör in Ordnung und komplett ist. -
Seite 7: Sicherheitshinweise
Handbuch für gebrauch und wartung SICHERHEITSHINWEISE Betriebssicherheit Für den sicheren Betrieb der Maschine sind zunächst die- Führen Sie keine Wartungsarbeiten durch, soweit diese se Hinweise sorgfältig durchzulesen. nicht in der Dokumentation ausdrücklich beschrieben sind, oder wenn der Benutzer nicht bei einem autorisier- ten Händler geschult worden ist. -
Seite 8: Bausatz Servispeed
Motor versorgt muss nach unten gerichtet werden, um den Wasse- reintritt in den Motor zu verhindern. ● Das Kabel der Steuereinheit ServiSpeed II A am Ag- gregat B anschließen. ● Die Kabel so befestigen, dass sie sich nicht mit den bewegten Maschinenelementen verwickeln und keine erhitzten Teile berühren. -
Seite 9: Beschreibung Der Steuereinheit
Handbuch für gebrauch und wartung BESCHREIBUNG DER STEUEREINHEIT BERECHNUNG DER ZU VERTEILENDEN MI- KROGRANULATMENGE Bei der hydraulischen Übertragung ist es möglich, die zu verteilende Düngermittelmenge in Funktion von den fol- genden Variablen zu berechnen: • Fahrgeschwindigkeit [Km/h]. • Drehgeschwindigkeit des Elektromotors [Umdre- hungen/Minute] (man zählt, wie viele Umdrehun- gen der Motor in einer Minute (bei voller Ladung) ausführt). - Seite 10 Handbuch für gebrauch und wartung Beispiel 2: Beispiel 2: Fahrgeschwindigkeit 8 Km/h Produkt, das man verteilen will 40 Kg/Ha Reihenabstand 0.45 m Fahrgeschwindigkeit 8 Km/h Ermittelte Ermittelte Motorgeschwindigkeit 15 rpm/min. Motorgeschwindigkeit 15 rpm/min. Reihenabstand 0.45 mt Spezifi sches Gewicht 0.9 Kg/dmc Spezifi...
- Seite 11 Handbuch für gebrauch und wartung BERECHNUNG DER MENGE MIT HILFE DER DIAGRAMME Dank der in den nachfolgenden Abbildungen aufgeführten Diagramme kann man eine der folgenden drei Größen bestim- men, wenn man zuvor die anderen beiden bestimmt hat. Es handelt sich dabei um folgende Größen: ●...
- Seite 12 Handbuch für gebrauch und wartung Beispiel 2 Lesung der Diagramme: Gehen wir hingegen davon aus, dass wir folgendes kennen: ● Die N° der Motorumdrehungen (15 Umdrehungen/Minute) ● Die Produktmenge, die man verteilen will (40 kg/ha). ● Jetzt will man berechnen, mit welcher Geschwindigkeit man fortschreiten muss, um die bestimmten Werte einzuhalten.
- Seite 13 Handbuch für gebrauch und wartung DIAGRAMME...
- Seite 14 Handbuch für gebrauch und wartung...
- Seite 15 Handbuch für gebrauch und wartung...
-
Seite 16: Problemlösungen
Handbuch für gebrauch und wartung PROBLEMLÖSUNGEN DAS UNTERSETZUNGSGETRIEBE ERZEUGT KEINE UMDREHUNGEN: ● Kontrollieren, dass eine korrekte 12-Volt-Versorgung der Steuereinheit vorliegt; evtl. eine direkte Verbin- dung zur Batterie herstellen. ● Die Schmelzsicherung ist durchgebrannt, da die Po- larität bei der Versorgung vertauscht wurde oder die Betriebsanforderung zu hoch war. - Seite 17 Handbuch für gebrauch und wartung...
- Seite 20 Matermacc S.p.A. Via Gemona, 18 - 33078 San Vito al Tagliamento (PN) ITALIA 0434/85267 0434/85517 www.matermacc.it - info@matermacc.it...
