Frontrahmen

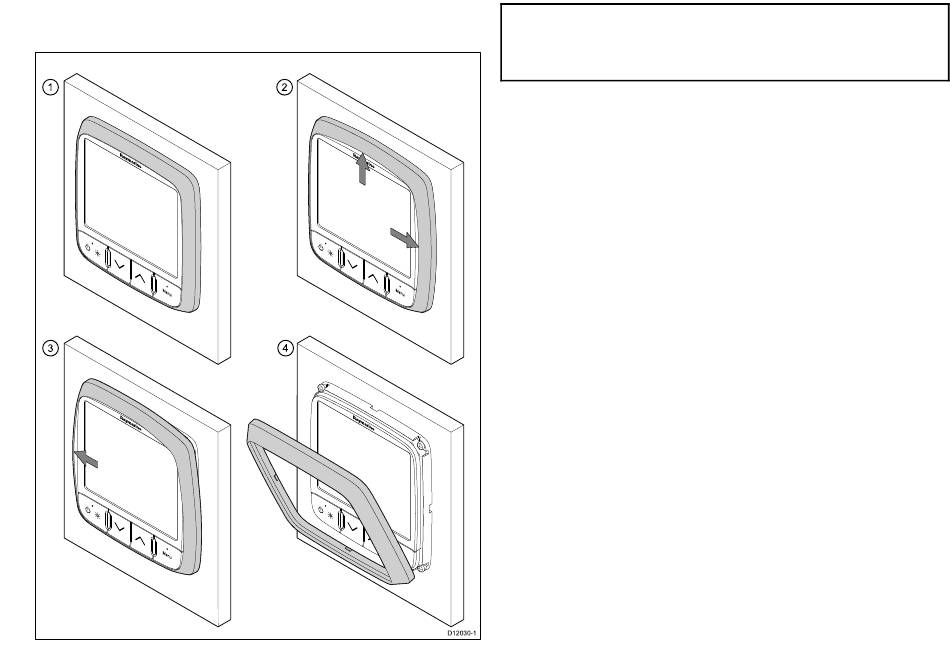

Den vorderen Gehäuserahmen abnehmen
1
3
Montageort und Montage
2
4
D12030-1
Wichtige: Gehen Sie vorsichtig vor, wenn Sie den
Gehäuserahmen abnehmen. Verwenden Sie keine Werkzeuge,
um den Gehäuserahmen abzuhebeln, da dieser dadurch
beschädigt werden könnte.
1. Ziehen Sie den Gehäuserahmen mit den Fingern oben und an
der Seite vom Gerät ab, wie in Bild 2 gezeigt.
Der Gehäuserahmen wird sich oben und an der Seite vom Gerät
lösen.
2. Ziehen Sie den Gehäuserahmen dann an der entgegengesetzten
Seite vom Gerät ab, wie in Bild 3 gezeigt.
Der Gehäuserahmen wird sich vollständig vom Gerät lösen, wie
in Bild 4 gezeigt.
