Montage

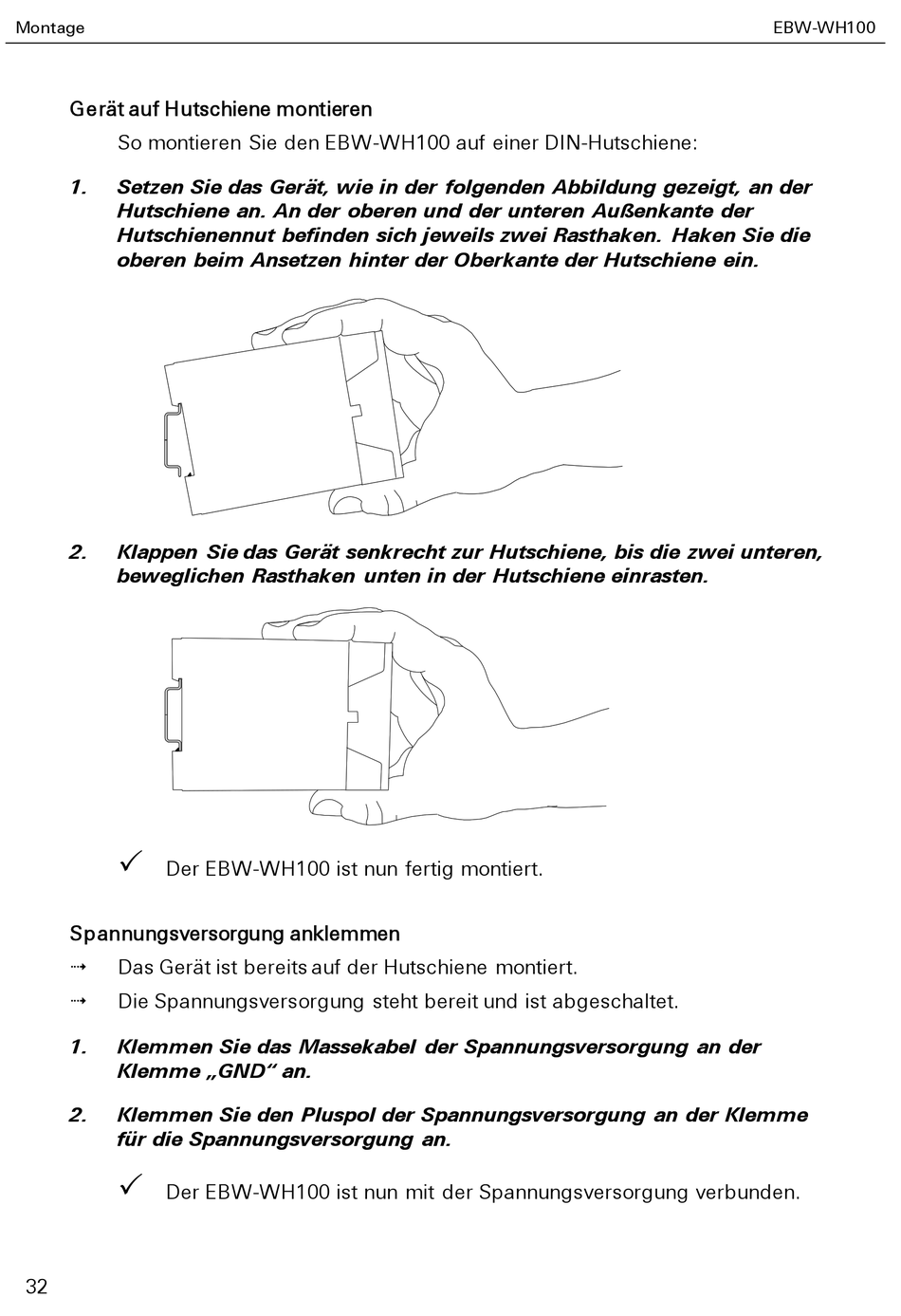

Gerät auf Hutschiene montieren
So montieren Sie den EBW-WH100 auf einer DIN-Hutschiene:
1. Setzen Sie das Gerät, wie in der folgenden Abbildung gezeigt, an der
Hutschiene an. An der oberen und der unteren Außenkante der
Hutschienennut befinden sich jeweils zwei Rasthaken. Haken Sie die
oberen beim Ansetzen hinter der Oberkante der Hutschiene ein.
2. Klappen Sie das Gerät senkrecht zur Hutschiene, bis die zwei unteren,
beweglichen Rasthaken unten in der Hutschiene einrasten.

Der EBW-WH100 ist nun fertig montiert.
Spannungsversorgung anklemmen

Das Gerät ist bereits auf der Hutschiene montiert.

Die Spannungsversorgung steht bereit und ist abgeschaltet.
1. Klemmen Sie das Massekabel der Spannungsversorgung an der
Klemme „GND" an.
2. Klemmen Sie den Pluspol der Spannungsversorgung an der Klemme
für die Spannungsversorgung an.

Der EBW-WH100 ist nun mit der Spannungsversorgung verbunden.
