EBW-L100
7
Anschlüsse
7.1
Anschlüsse Vorderseite

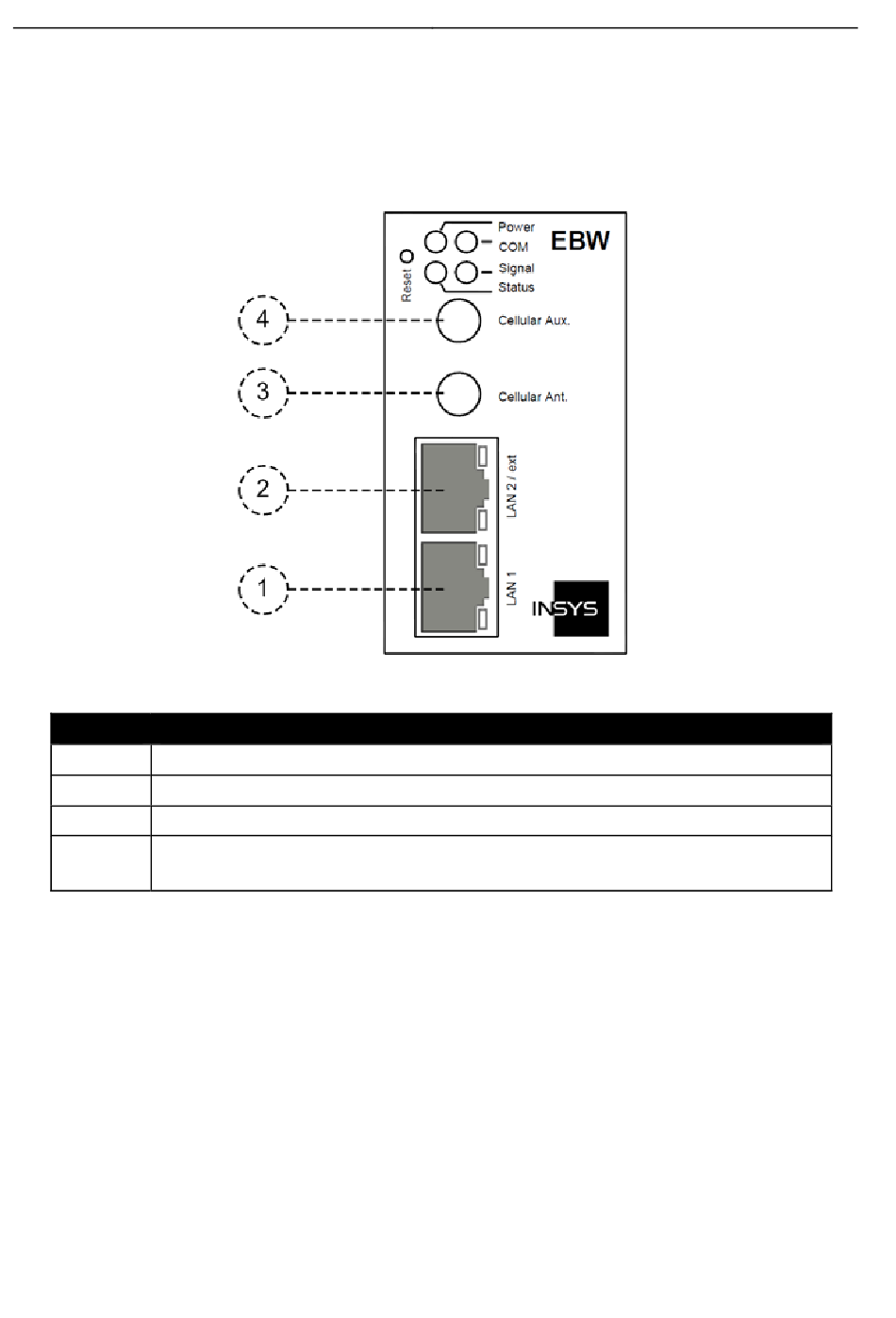

Abbildung 2: Anschlüsse auf der G erätevorderseite
Position Bezeichnung
1
Ethernet-Port LAN 1 (RJ45, 10/100 BT)
2
Ethernet-Port LAN 2 / ext (RJ45, 10/100 BT)
3
Mobilfunkantennenanschluss (SMA-Buchse), Hauptantenne
4
Mobilfunkantennenanschluss (SMA-Buchse), zusätzliche Antenne für
2x2 MIMO (Downlink)
Tabelle 7: Beschreibung der Anschlüsse auf der G erätevorderseite
Der Haupt-Antennenanschluss (3) muss bei Verwendung von nur einer Mo-
bilfunkantenne verwendet werden (siehe Seite 25). Bei Verwendung einer
Außenantenne muss die Abschirmung des Antennensystems mit dem Schutzleiter
verbunden werden.
Anschlüsse
23
