Installation

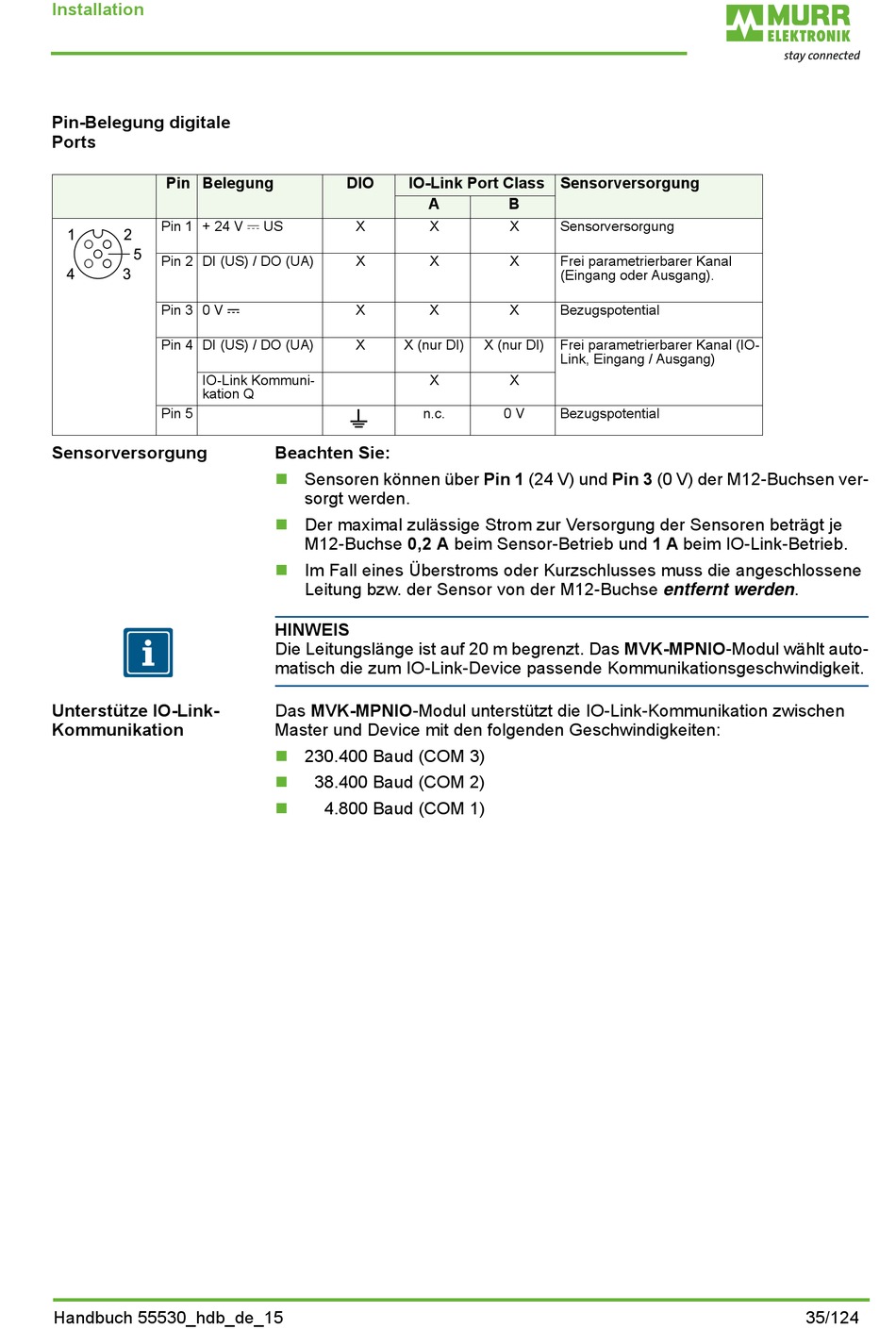

Pin-Belegung digitale
Ports
Pin Belegung
Pin 1 + 24 V
Pin 2 DI (US) / DO (UA)
Pin 3 0 V
Pin 4 DI (US) / DO (UA)
IO-Link Kommuni-
kation Q
Pin 5

Sensorversorgung

Unterstütze IO-Link-
Kommunikation
Handbuch 55530_hdb_de_15
DIO IO-Link Port Class Sensorversorgung
A
US X X
X X
X X
X X (nur DI)
X
n.c.
Beachten Sie:
 Sensoren können über Pin 1 (24 V) und Pin 3 (0 V) der M12-Buchsen ver-
sorgt werden.
Der maximal zulässige Strom zur Versorgung der Sensoren beträgt je

M12-Buchse 0,2 A beim Sensor-Betrieb und 1 A beim IO-Link-Betrieb.
 Im Fall eines Überstroms oder Kurzschlusses muss die angeschlossene
Leitung bzw. der Sensor von der M12-Buchse entfernt werden.
HINWEIS
Die Leitungslänge ist auf 20 m begrenzt. Das MVK-MPNIO-Modul wählt auto-
matisch die zum IO-Link-Device passende Kommunikationsgeschwindigkeit.
Das MVK-MPNIO-Modul unterstützt die IO-Link-Kommunikation zwischen
Master und Device mit den folgenden Geschwindigkeiten:
 230.400 Baud (COM 3)
 38.400 Baud (COM 2)
 4.800 Baud (COM 1)
B
X Sensorversorgung
X Frei parametrierbarer Kanal
(Eingang oder Ausgang).
X Bezugspotential
X (nur DI) Frei parametrierbarer Kanal (IO-
Link, Eingang / Ausgang)
X
0 V Bezugspotential
