Fahrzeug Starten - LML STAR DELUXE 4T Betriebsanleitung Und Wartung

FAHRZEUG STARTEN

Der Star 4 Takt ist mit einem Elektrostarter ausge-
stattet, der durch einen Druckknopf am rechten
Bedienfeld betätigt wird. (Abb. 11) Optional ist das
Fahrzeug auch mit einem Kickstarter ausgestattet.
Durch treten des Kickstarter Hebels kann das
Fahrzeug ebenfalls bequem in Betrieb genommen
werden. Der Elektrostarter und das Fahrzeug wer-
den mit einer 12 Volt- 9Ah Batterie betrieben.
A PRD Relais: Dieses Relais verhindert, dass bei
laufendem Motor der Anlasser zugeschaltet werden
kann. Hieraus erfolgende Schäden sind somit ver-
meidbar.
A Kupplungssensor: dieser Sensor verhindert das
starten des Fahrzeuges bei nicht betätigter Kupp-
lung.
8 Ah Sicherung: der Stromfluss des Fahrzeuges
ist mit einer 8Ah Sicherung geschützt. (Abb. 12 +
13).
Eine Kraftvolle 12 Volt 96 Watt Lichtmaschine
versorgt Roller und Batterie während des Betriebes
mit Strom.
Bestandteile und Spezifikationen

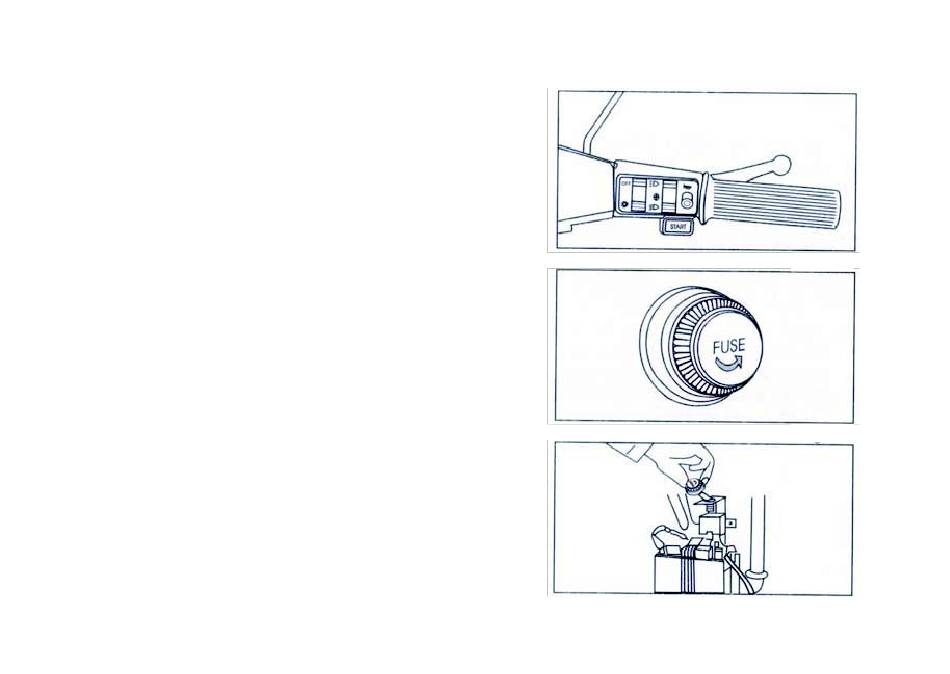

Abb. 11
Abb. 12
Abb. 13
13
