Einbau des Haltemechanismus

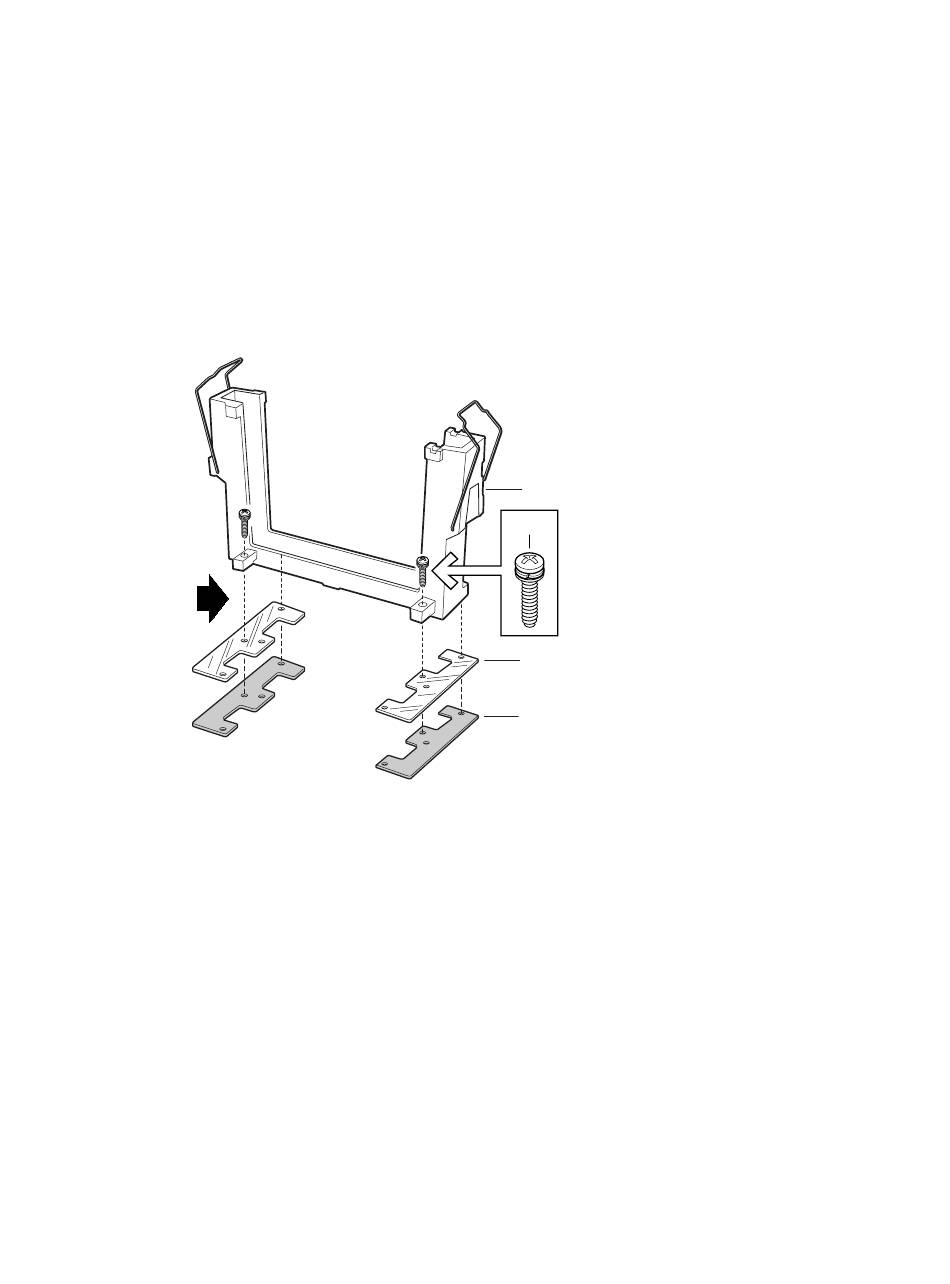

Der Haltemechanismus besteht aus zwei Kunststoffteilen, die am oberen Ende
der Serverplatine befestigt werden, zwei Stahlbefestigungen, die unter der
Platine angebracht werden sowie zwei Kunststoffisolatoren, die zwischen den
Stahlbefestigungen und der Serverplatine eingelegt werden.
Bauen Sie den Haltemechanismus ein, bevor Sie die Platine im Gehäuse
anbringen.
1 Legen Sie eine der Stahlbefestigungen (D) vor sich auf den Tisch. Bringen
Sie darauf einen Kunstoffisolator (C) an. Plazieren Sie die Serverplatine
(B) über der Stahlbefestigung und dem Kunstoffisolator, so daß die
Bohrungen von Serverplatine, Isolator und Stahlbefestigung miteinander
abschließen.
2 Bringen Sie den Kunststoffhaltemechanismus (A) an der Oberseite der
Serverplatine an.
B
3
Befestigen Sie den Haltemechanismus mit zwei Schrauben.
4
Bringen Sie von der anderen Seite die zweite Stahlbefestigung und den
anderen Isolator an. Richten Sie die Serverplatine so auf die
Stahlbefestigung und den Isolator aus, daß die Bohrungen übereinstimmen.
5
Befestigen Sie den Haltemechanismus mit zwei Schrauben.
6 Bringen Sie den zweiten Haltemechanismus in Position. Befestigen Sie
diesen darauf mit vier Schrauben.
SBT2 Serverplatine Kurzanleitung
A
E
C
D
OM10414
