Einbau der E/A-Abschirmung

ANMERKUNG
Im Lieferumfang der Serverplatine ist eine ATX 2,03-kompatible
E/A-Abschirmung enthalten. Diese Abschirmung entspricht den
Vorschriften zur elektromagnetischen Interferenz (EMI) zur Reduzierung
von EMI. Wenn die Abschirmung nicht paßt, fordern Sie bei Ihrem
Händler eine Abschirmung mit der richtigen Größe an.
Die Abschirmung paßt in die rechteckige Öffnung in der Nähe des Netzteils an
der Gehäuserückseite. Sie verfügt über Aussparungen für die E/A-Anschlüsse.
1 Bringen Sie die EMI-Abschirmung an der E/A-Abschirmung an. Ziehen
Sie das Schutzpapier vom Klebestreifen der EMI-Abschirmung ab.
Befestigen Sie die Abschirmung an der Platinenseite der E/A-
Abschirmung (auf der Seite der Metallfinger). Die Bohrungen der EMI-
Abschirmung müssen sich mit denen der E/A-Abschirmung decken.
2

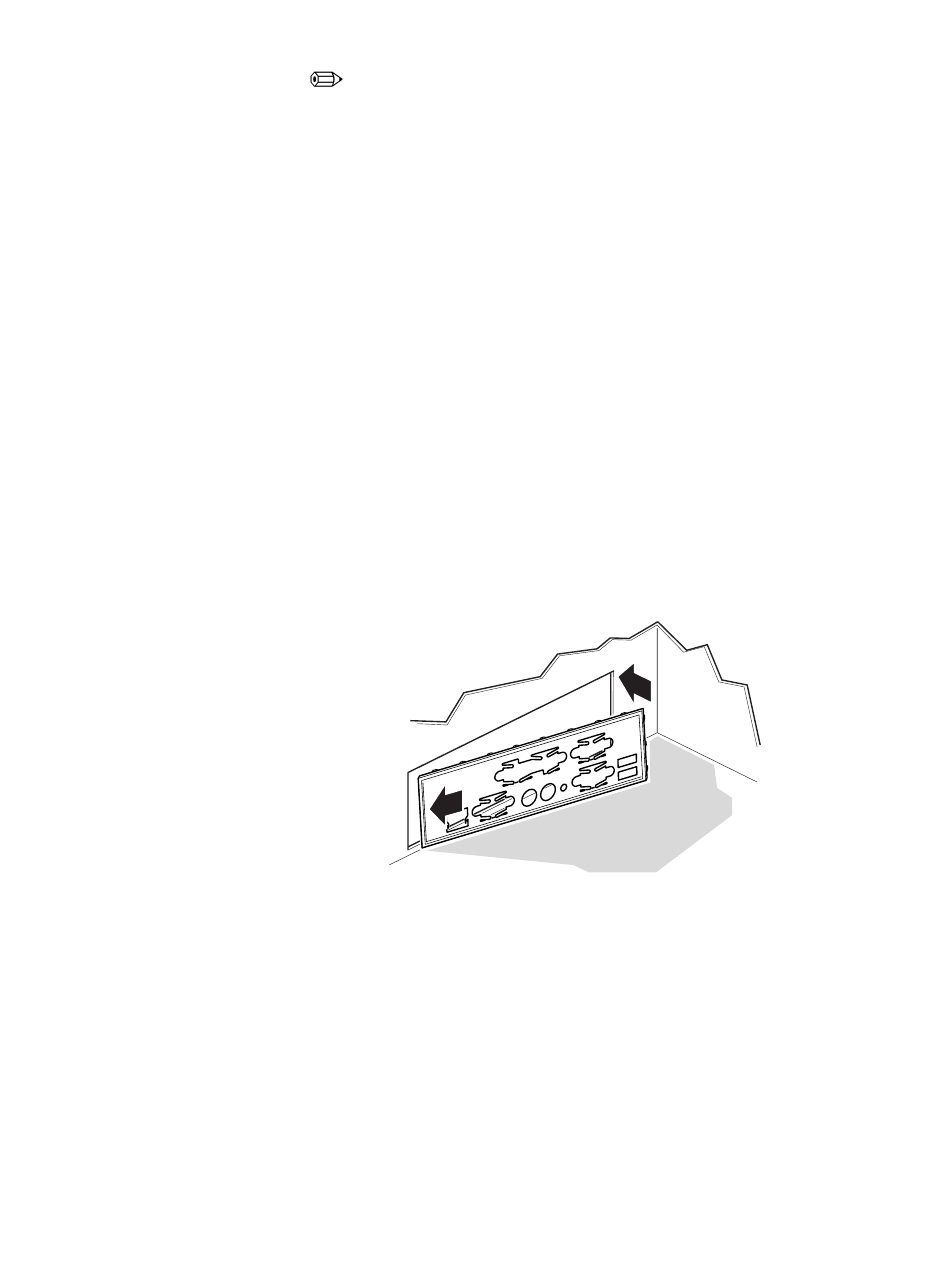

Bringen Sie die Abschirmung von der Gehäuseinnenseite her an. Halten
Sie die Abschirmung so, daß die Aussparungen wie die entsprechenden
E/A-Anschlüsse auf der Serverplatine ausgerichtet sind. Stellen Sie sicher,
daß sich die Metallfinger innerhalb des Gehäuses befinden.
3 Positionieren Sie eine Kante so, daß sich der gepunktete Kabelkanal
außerhalb der Gehäusewand und die Klammer der Abschirmung innerhalb
der Gehäusewand befinden.
4
Halten Sie die Abschirmung an die richtige Stelle, und drücken Sie sie in
die Öffnung, bis sie eingerastet ist. Achten Sie darauf, daß die E/A-
Abschirmung vollständig einrastet.
A
5 Bringen Sie die E/A-Kennzeichnung an der E/A-Abschirmung an. Die
Aussparungen der Kennzeichnung sind für den oberen seriellen Anschluß
und den parallelen Anschluß bestimmt.
6
B
OM10682
SBT2 Serverplatine Kurzanleitung
