DEUTSCH
Lichtschranke mit Lichtleitern
Betriebsanleitung
Sicherheitshinweise
‡ Vor der Inbetriebnahme die Betriebsanleitung lesen.
‡ Anschluss, Montage und Einstellung nur durch Fachpersonal.
‡ Gerät bei Inbetriebnahme vor Feuchte und Verunreinigung schützen.
‡ Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie.
Bestimmungsgemäße Verwendung

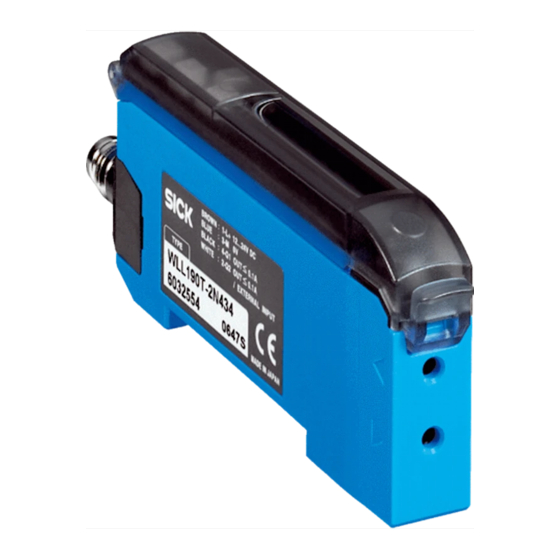

Die Lichtschranke WLL190T ist ein optoelektronischer Sensor und wird zum optischen,
berührungslosen Erfassen von Sachen, Tieren und Personen eingesetzt.
Inbetriebnahme
Leitungsdose spannungsfrei aufstecken bzw. festschrauben. Anschlussfarben der Leitungen und Pin-
B
Belegung: siehe . Lichtschranke an Halter (beiliegend) montieren. Lichtschranke an
Betriebsspannung legen (s. Typenaufdruck).
Typenschlüssel: WLL190T-_ _ _ _
Sende-LED rot Sende-LED grün
-xx30 -xx90
1
Montage Lichtleiter LL3
Einwegprinzip (I)/Tasterprinzip (II):
A 1
Lichtleiter Serie LL3 montieren und ausrichten (siehe ,
Verriegelung freigeben. Lichtleitfasern komplett einschieben, dabei Widerstand überwinden. LL3 nie
knicken! LL3 verriegeln. Dabei Reichweite LL3 beachten; siehe Lichtleiterserie LL3.
A
88,2
9 9,5 8
5 76,5 6,7
74,3
4
~180°
2
1
14
5
6
ø 4,2
23 9 10 7
3
7
9
8
10
11
12
13
1
Sende-LED, Montage Lichtleiter LL3 (Senderfaser)
2
Empfänger, Montage Lichtleiter LL3 (Empfängerfaser)
3
Verriegelung Lichtleiter
4
Schutzhaube: ca. 180° aufklappbar
5
Stecker M8 fix oder Leitung 1-adrig oder 3-adrig austauschbar (Leitungen nicht im Lieferumfang
enthalten)
6
Haltewinkel, im Lieferumfang enthalten (s. Zubehör)
7
Anzeige-LED gelb: leuchtet, wenn Schaltausgang aktiv
8
Display numerisch 3-Digit und 4-Digit
grün: aktueller Empfangswert, Betriebsmode
rot : Teach-in und Funktionsparameter
9
Step-Taste > (manuell Schaltschwelle: höher bzw. nächster Funktionsparameter)
10
Step-Taste < (manuell Schaltschwelle: niedriger bzw. vorheriger Funktionsparameter)
11
Drucktaste „Teach-in"; automatische Empfindlichkeitseinstellung
12
Mode/Enter-Taste (Programmiertaste)
13
Wahlschalter Betriebsmode:
„SET ": Teach-in der Schaltschwellen aktiv (Drucktaste
„RUN ": Sensor-Mode oder Auswahl Funktionsparameter aktiv
14
Schutzkappe (beidseitig). Für „Blockmontage" entfernen: Aufnahme für Bus-Stecker
B
WLL190T-P430
WLL190T-N430
WLL190T-P490
WLL190T-N490
2 3
und )
brn
blu
blk
3,2
10,5
1
5
11
= aktiv)
WLL190T-P330 WLL190T-P030
WLL190T-N330 WLL190T-N030
WLL190T-P390 WLL190T-P090
WLL190T-N390 WLL190T-N090
1 1
brn
L+
L+
3 3
blu
M
M
4
4
blk
Q Q
2
NC
brn
L+
blu
M
blk
Q
(I)
(II)
