Trotec TAC 1500 Originalbetriebsanleitung Seite 8

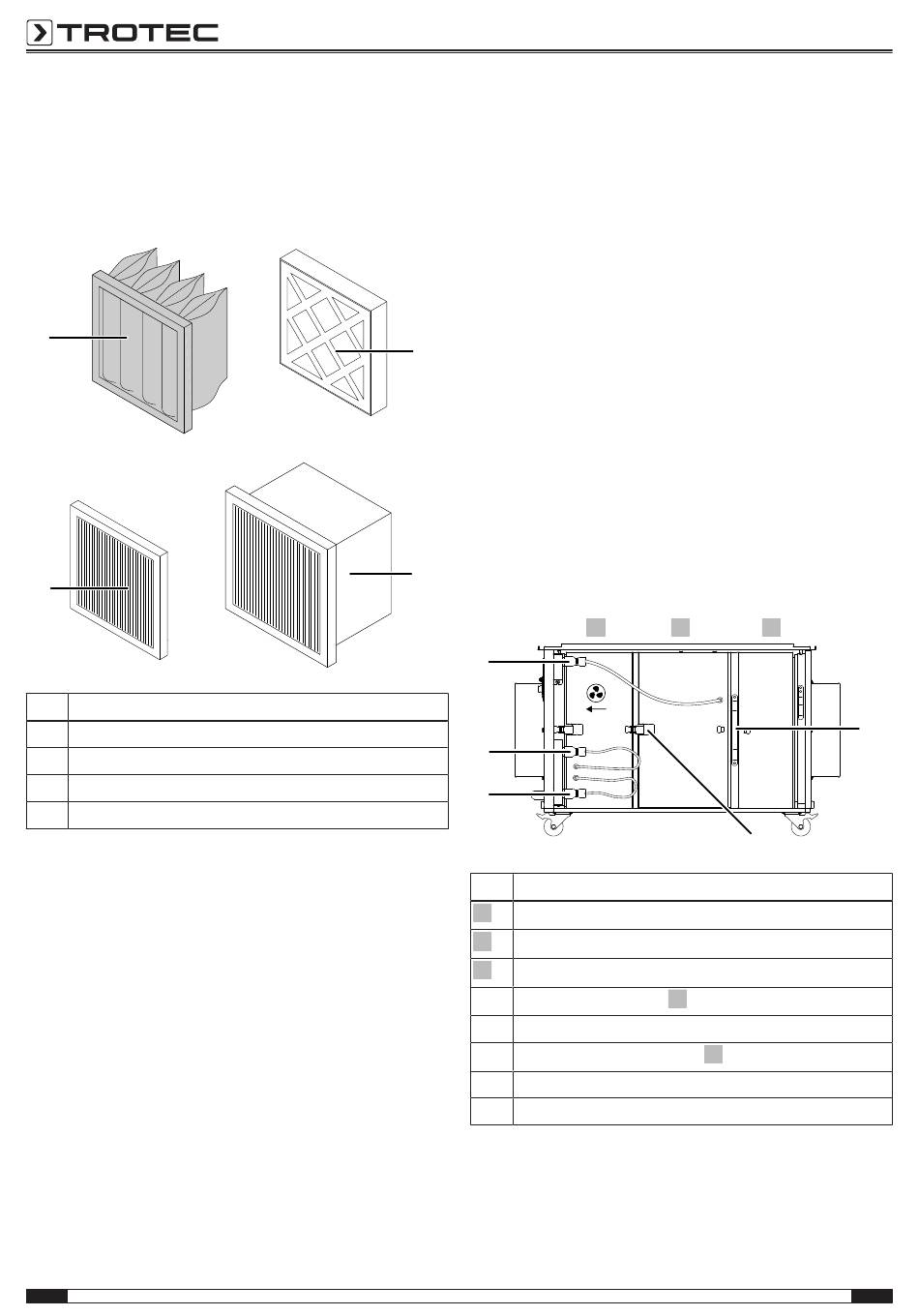

Filterarten (nicht im Lieferumfang enthalten)
Die vorgesehenen Luftfilter sind speziell auf diese Geräte
abgestimmt und haben, bezogen auf die geometrischen
Abmessungen, die größtmögliche Filterfläche. Dadurch wird das
höchste Maß an Luftdurchsatz und die längste Gebrauchsdauer
für einen sicheren Betrieb gewährleistet.
17
16
Nr. Bezeichnung
14 Z-Line G4
15 Schwebstoff-Filter E10 bis H14 / Staubklasse M + H
16 Plissee-Filter M5 bis F9
17 Taschenfilter M5 bis F9
Die Vario-Shift-Funktion bietet dem Anwender die Möglichkeit,
Filterqualität und Filterkette passend zum Anwendungsfall und
zu den gültigen Normen und Richtlinien auszuwählen.
Filterkette und Konfiguration sind abhängig von der
Schadstoffpartikelgröße, den Filterabscheidegraden und vom
Einsatzbereich. Die Filtertechnik wird durch Sensoren
überwacht. Zur korrekten Überwachung der Filterfunktion
werden Sensorschlauchleitungen an die beiden Filter-Boxen
angeschlossen.
8
Konfiguration A
Allgemeine Konfiguration zur Luftfilterung von Grob- und
Feinstäuben oder zur Abscheidung von Schwebstoffen gem.
EN 60335-2-69 bis Staubklasse H. Hier steht die Filterung von
gesundheitsgefährdenden und gesundheitsschädlichen Staub-
und Schwebepartikeln im Vordergrund. Die Filterkette muss im
Unterdruck betrieben werden, d.h. mit endständigem Ventilator:
der Ventilator ist nach dem Hauptfilter FILTER-BOX 2
anzuordnen.
Konfiguration B
Hier wird in der Regel Luft von einem belasteten Bereich in
14
einen reinen Bereich geführt, z. B. als gefilterte Frischluftzufuhr.
Schwebstoffe gem. EN 1822-1:1998 bis Filterklasse H14
können gefiltert werden, höhere Abscheidegrade sind bei
reduzierter Luftmenge möglich. Die Filterkette wird im
Überdruck betrieben, d.h. mit endständigem Feinfilter: Der
Ventilator ist vor dem Hauptfilter FILTER-BOX 2 anzuordnen.
Die TAC-Serie verfügt über die Vario-Shift Funktion. Das
bedeutet, dass die Filterelemente für alle Anwendungsfälle
variabel und vorschriftsmäßig angeordnet werden können.
15
Seitenansicht Elektroseite:
III
II
I
Nr. Bezeichnung
1
VORFILTER-BOX: GROBFILTER G und/oder FEINFILTER F
2
FILTER-BOX: Schwebstoff- oder Taschenfilter
3
VENTILATOR-BOX
I
Anschluss für Filterbox
II Anschluss für Ventilator-Steuerung
III
Anschluss für Ventilator-Box
9 Spannrahmen
10 Spannverschluss
Luftreiniger TAC 1500 / TAC 3000
2
3
10
2
3
1
9
DE
