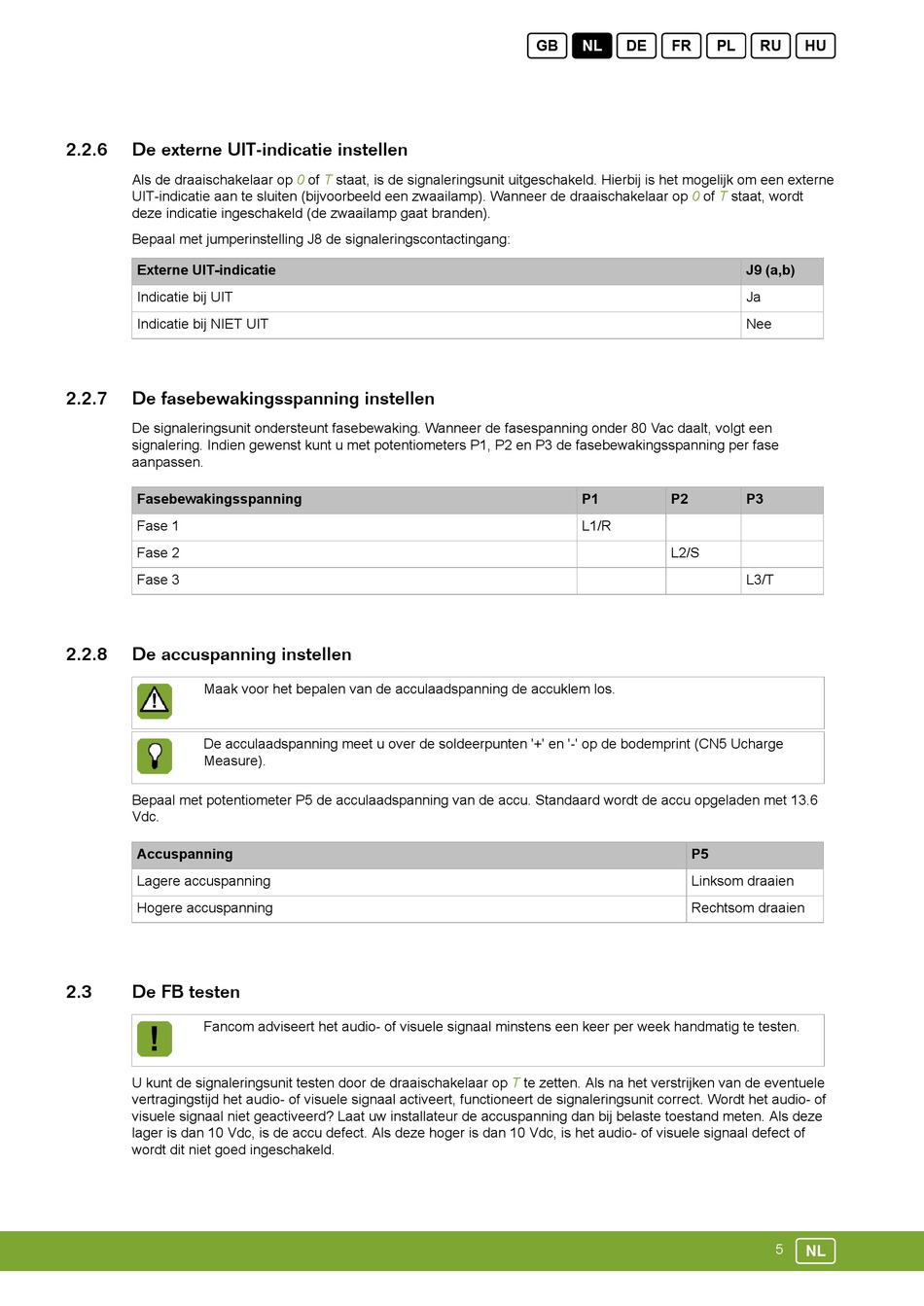

2.2.6
De externe UIT-indicatie instellen
Als de draaischakelaar op
UIT-indicatie aan te sluiten (bijvoorbeeld een zwaailamp). Wanneer de draaischakelaar op
deze indicatie ingeschakeld (de zwaailamp gaat branden).
Bepaal met jumperinstelling J8 de signaleringscontactingang:
Externe UIT-indicatie
Indicatie bij UIT
Indicatie bij NIET UIT
2.2.7
De fasebewakingsspanning instellen
De signaleringsunit ondersteunt fasebewaking. Wanneer de fasespanning onder 80 Vac daalt, volgt een
signalering. Indien gewenst kunt u met potentiometers P1, P2 en P3 de fasebewakingsspanning per fase
aanpassen.
Fasebewakingsspanning
Fase 1
Fase 2
Fase 3
2.2.8
De accuspanning instellen
Maak voor het bepalen van de acculaadspanning de accuklem los.
De acculaadspanning meet u over de soldeerpunten '+' en '-' op de bodemprint (CN5 Ucharge
Measure).
Bepaal met potentiometer P5 de acculaadspanning van de accu. Standaard wordt de accu opgeladen met 13.6
Vdc.
Accuspanning
Lagere accuspanning
Hogere accuspanning
2.3
De FB testen
Fancom adviseert het audio- of visuele signaal minstens een keer per week handmatig te testen.
U kunt de signaleringsunit testen door de draaischakelaar op
vertragingstijd het audio- of visuele signaal activeert, functioneert de signaleringsunit correct. Wordt het audio- of
visuele signaal niet geactiveerd? Laat uw installateur de accuspanning dan bij belaste toestand meten. Als deze
lager is dan 10 Vdc, is de accu defect. Als deze hoger is dan 10 Vdc, is het audio- of visuele signaal defect of
wordt dit niet goed ingeschakeld.
0
of
T
staat, is de signaleringsunit uitgeschakeld. Hierbij is het mogelijk om een externe
P1
P2
L1/R
L2/S
T
te zetten. Als na het verstrijken van de eventuele
0
of
T
staat, wordt
J9 (a,b)
Ja
Nee
P3
L3/T
P5
Linksom draaien
Rechtsom draaien
5
