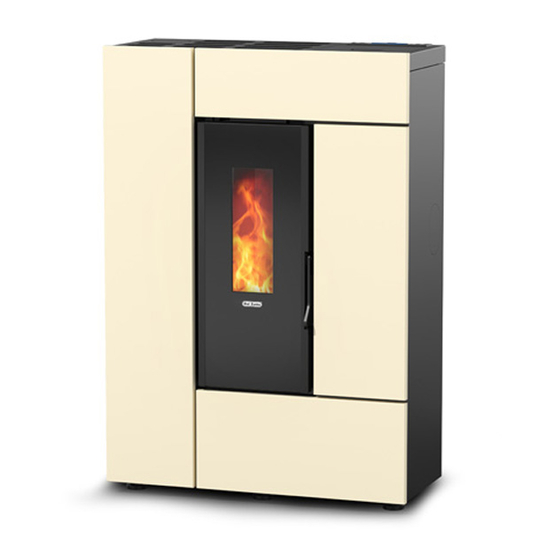

Dal Zotto LEYLA ELITE Benutzerhandbuch
Verwandte Anleitungen für Dal Zotto LEYLA ELITE
Inhaltszusammenfassung für Dal Zotto LEYLA ELITE
- Seite 6 SICHERHEIT ........................................101 FACHGERECHTE WARTUNG ..................................103 INSTALLATION ......................................104 VORBEREITUNGEN FÜR DIE WARTUNG ......................................104 DETAILS LEYLA ELITE ....................................106 ABSTANDHALTER ..............................................107 KANALISIERUNG HEISSLUFT ..................................107 ZUSÄTZLICHES THERMOSTAT FÜR DIE STEUERUNG DES MOTORS DER KANALISIERUNG ..................107 AUFSTELLUNG DES OFENS ..................................108 ANMERKUNGEN FÜR EINEN KORREKTEN BETRIEB ..........................
-
Seite 101: Deutsch
Wir danken Ihnen dafür, dass Sie sich für unsere Firma entschieden haben; unser Produkt ist eine ideale Heizlösung, die auf der neuesten Technologie basiert, sehr hochwertig verarbeitet ist und ein zeitloses Design aufweist, damit Sie stets in aller Sicherheit das fantastische Gefühl genießen können, das Ihnen die Wärme der Flamme geben kann. - Seite 102 WERDEN, SOFERN SIE ÜBERWACHT WERDEN ODER ANWEISUNGEN BEZÜGLICH DES SICHEREN GEBRAUCHS DES GERÄTS ERHIELTEN UND SICH DER DAMIT VERBUNDENEN GEFAHREN BEWUSST SIND. Š DER GEBRAUCH DIESES WÄRMERZEUGERS DURCH PERSONEN KINDER EINGESCHLOSSEN MIT EINGESCHRÄNKTEN PHYSISCHEN, SENSORISCHEN ODER PSYCHISCHEN FÄHIGKEITEN IST VERBOTEN UNTERSAGT, ES SEI DENN, SIE WERDEN BEIM GEBRAUCH DES GERÄTES ZUR IHRER EIGENEN SICHERHEIT VON EINER VERANTWORTLICHEN PERSON ÜBERWACHT UND ANGEWIESEN.
-
Seite 103: Fachgerechte Wartung
ABSCHALTEN. WENN DIES EINTRITT, WENDEN SIE SICH AN DEN TECHNISCHEN KUNDENDIENST ODER IHREN FACHHÄNDLER. UND SETZEN SIE KEINESFALLS DIE SICHERHEITSVORRICHTUNGEN AUSSER KRAFT! Š IM FALL EINES SCHORNSTEINBRANDES RUFEN SIE SOFORT DIE FEUERWEHR UND IHREN ZUSTÄNDIGEN BEZIRKSSCHORNSTEIN FEGERMEISTER. VERHINDERN SIE, WENN MÖGLICH, BIS ZUM EINTREFFEN DER FEUERWEHR EIN AUSBREITEN DES BRANDES AUF AN DEN SCHORNSTEIN ANGRENZENDE BRENNBARE BAUTEILE WIE BEISPIELSWEISE MOBILAR, HOLZBAUTEILE WIE HOLZBALKEN, HOLZDECKE ODER BODEN SOWIE TEPPICHE, KABEL ETC.ETC. -
Seite 104: Installation
INSTALLATION ALLGEMEINES Die Anschlüsse für den Rauchabzug und Wasser müssen von Fachpersonal ausgeführt werden, das entsprechend den nationalen Bestimmungen eine Dokumentation zur Konformität der Installation ausstellen muss. Der Installateur muss dem Eigentümer oder dessen Vertreter gemäß den geltenden gesetzlichen Vorschriften die Konformitätserklärung der Anlage aushändigen, der beizufügen sind: 1) die Betriebs- und Wartungsanleitung des Geräts und der Bauteile der Anlage (wie zum Beispiel Rauchgaskanäle, Schornstein usw.);... -
Seite 105: Beispiele Für Den Richtigen Schornsteinanschluss
Wenn Gas-Geräte vom Typ B mit Aussetzbetrieb vorhanden sind, die nicht der Heizung dienen, muss für diese eine eigene Belüftungsö nung vorhanden sein. Die Luftzuleitungen müssen folgende Anforderungen erfüllen: Š sie müssen durch Roste, Metallgitter usw. geschützt sein, ohne dass dadurch der freie Lüftungsquerschnitt reduziert wird; Š... -
Seite 106: Details Leyla Elite
DETAILS LEYLA ELITE Abstandhalter Hinterer Rauchauslass Seitliche Kanalisierung Einlass Verbrennungsluft Zugang Brennkammer On/O Seitlicher Rauchauslass Sicherung Auslass Raumlüfter Versorgung 230V Display Serialeingang Oberer Rauchauslass Eingang eines zusätzlichen Thermostats Pelletbehälter Eingang Thermostat Kanalisierung Hintere Kanalisierung Raumtemperatursonde DEUTSCH... -
Seite 107: Abstandhalter
ABSTANDHALTER Auf der Hinterseite der Maschine sind 2 Abstandhalter vorhanden, die den Mindestabstand, der von jeglicher Anlege äche gehalten werden muss, bestimmen. Die Abstandhalter dürfen nicht entfernt werden. Vermerk: Den Raumtemperaturfühler nach unten oder zur Aussenseite des Ofens richten. KANALISIERUNG HEISSLUFT Das Rohr für die Kanalisierung der Heißluft muss einen Innendurchmesser von 80 mm besitzen, isoliert oder zumindest gegen Wärmedispersion geschützt sein. -
Seite 108: Aufstellung Des Ofens
AUFSTELLUNG DES OFENS Für den einwandfreien Betrieb des Produkts sollte es mit Hilfe einer Wasserwaage vollkommen waagerecht ausgerichtet werden. ANMERKUNGEN FÜR EINEN KORREKTEN BETRIEB Deckel des Pelletbehälters Für eine korrekte Funktionsweise des Ofens ist es notwendig, die folgenden Anweisungen zu beachten. Sowohl während des Betriebs des Ofens als auch wenn er nicht benutzt wird, müssen alle Gerätetüren (Pelletbehälter, Feuerraumtür, Aschenkasten) immer geschlossen bleiben. -
Seite 109: Pellets Und Pelletzufuhr
PELLETS UND PELLETZUFUHR Die Pellets werden hergestellt, indem Sägemehl oder reine Holzabfälle (ohne Lackierung) aus Sägewerken, Tischlereien und anderen Holzverarbeitungsbetrieben unter sehr hohem Druck gepresst werden. Diese Art von Brennsto ist völlig umweltfreundlich, da keinerlei Klebsto verwendet wird, um ihn zusammenzuhalten. Der dauerhafte Zusammenhalt der Pellets wird durch eine natürliche, im Holz enthaltene Substanz gewährleistet: Lignit. -
Seite 110: Fernbedienung
FERNBEDIENUNG Mit der Fernbedienung hat man die Möglichkeit, die hauptsächlichen Funktionen des Ofens zu regulieren. Sender Modalität Lüfter wählen Display Tastenfeld sperren On/O Ofen (3 Sekunden gedrückt halten) Celsius / Fahrenheit Durch einmaligen Druck der Taste ist es möglich, Set Leistung Chrono freizugeben oder zu deaktivieren Einstellung Verzögerung der Abschaltung Die Taste erlaubt, die Abschaltung durch die Programmierung... -
Seite 111: Ikonen Der Fernbedienung
IKONEN DER FERNBEDIENUNG Gewählte Modalität des Lüfters: Freigabe Chrono Blinkend COMFORT Kontrolllampe eingeschaltet = aktiv Eingeschaltet AUTO Kontrolllampe ausgeschaltet = deaktiviert Gibt die Übertragung des Funksignals an Eingestellte Verzögerung der Abschaltung Ein = während des Funkverkehrs Aus = kein Funkverkehr Batterie leer Tasten gesperrt Eingestellte Leistungsstufe. -
Seite 112: Bedienfeld
BEDIENFELD VISUALISIERUNG DER VERSCHIEDENEN ZUM ZUGANG TASTE TEXTMELDUNGEN ZUM MENÜ ON/OFF REGULIERUNG DER EINSTELLUNG DER BETRIEBSLEISTUNG TEMPERATUR LEGENDE DISPLAY IKONEN Gibt den Empfang des Funksignals an Zeigt den Zustand des Eingangs des zusätzllichen Thermostats an Ausgeschaltet: keine Funkverbindung (GND - I3) Eingeschaltet: Funkverbindung vorhanden Zeigt den Betrieb des kanalisierten Motors an. -
Seite 113: Allgemeines Menü
ALLGEMEINES MENÜ Taste Zurück - Ausgang Parameter: folgender (3) ; vorhergehender (2) Änderung der Daten der Einstellung: Erhöhen (4); senken (5) Bestätigung - Zugang zum Menü RAUMLUEFTER KANALISIERUNG EASY SETUP CHRONO FREIGABE PRG1 PRG2 EINSTELLUNG DATUM UHRZEIT PRG3 SPRACHE PRG4 DISPLAY STAND BY DELTA T... -
Seite 114: Einstellungen Für Die Erste Zündung
EINSTELLUNGEN FÜR DIE ERSTE ZÜNDUNG Nach Anschluss des Stromversorgungskabels an der Rückseite des Ofens den Schalter, der sich ebenfalls an der Rückseite be ndet, auf die Position (I) stellen. Der Schalter an der Rückseite des Ofens dient dazu, die Elektronik desselben mit Strom zu versorgen. Der Ofen bleibt ausgeschaltet und auf dem Bedienfeld erscheint eine erste Bildschirmseite mit der Meldung OFF. -
Seite 115: Funktionsweise Und Logik
FUNKTIONSWEISE UND LOGIK ZÜNDUNG Drücken Sie nach der Prüfung der oben aufgelisteten Punkte die Taste 1 für drei Sekunden, um den Ofen zu zünden. Für die Phase der Zündung stehen 15 Minuten zur Verfügung, in denen die Anwesenheit der Flamme besteht. Bei Erreichen der Kontrolltemperatur, unterbricht der Ofen die Phase der Zündung und geht auf VORBEREITEN über. -
Seite 116: Raumluefter
RAUMLUEFTER Dieses Menü erlaubt, die Geschwindigkeit des Motors zur frontalen Belüftung einzustellen. Range: (Komfort, Auto). Durch die Wahl der Modalität Komfort, wird die Geschwindigkeit des Raumlüfters reduziert. Um die E zienz der Verbrennung zu gewährleisten, wird der Raumlüfter ausgeschlossen, wenn das Produkt sich auf Mindestleistung be ndet. BEDIENUNGSVERFAHREN Š... -
Seite 117: Chrono
CHRONO Diese Funktion erlaubt, die automatische Zündung oder Abschaltung des Ofens zu programmieren. Werkseitig ist CHRONO deaktiviert. Die Chrono-Funktion ermöglicht die Programmierung von 4 Zeitspannen innerhalb eines Tages, die für alle Wochentage zu benutzen sind. In jeder Zeitspanne können die Uhrzeit der Zündung und Abschaltung, die Tage der Benutzung der programmierten Zeitspanne, die gewünschte Temperatur und das Set Leistung eingestellt werden. -
Seite 118: Beispiel Chrono Überlappende Uhrzeiten/Zeitspannen
BEISPIEL CHRONO ÜBERLAPPENDE UHRZEITEN/ZEITSPANNEN ZEITSPANNE 02:00 08:00 16:30 23:00 SET LEISTUNG 02:00 08:00 16:30 23:00 SET RAUMTEMP 22° 18° 02:00 08:00 16:30 23:00 Start 02:00 Zeitspanne 1 Leistung 3 - SET RAUMTEMP 22°C Stop 23:00 Start 08:00 Zeitspanne 2 Leistung 1 - SET RAUMTEMP 18°C Stop 16:30 Funktionsweise Ofen DEUTSCH... -
Seite 119: Einstellung
EINSTELLUNG • DATUM UHRZEIT • SPRACHE SIEHE KAPITEL: EINSTELLUNG ERSTE ZÜNDUNG • GRAD DISPLAY Dieses Menü erlaubt, die Lichtstärke des Displays zu regulieren. Die möglichen Werte gehen von OFF, 1 bis 20. Wenn OFF eingestellt wird, liegt die maximale Intensität der Hinterbeleuchtung des Displays vor und schaltet sich nach einer Verzögerung von 60 Sekunden aus. Die Hinterbeleuchtung schaltet sich mit dem Druck einer Taste oder im Falle, dass der Ofen sich im Alarmzustand be ndet erneut ein. -
Seite 120: Zusatzthermostat
ZUSATZTHERMOSTAT ANM. : DIE INSTALLATION MUSS VON EINEM AUTORISIERTEN TECHNIKER AUSGEFÜHRT WERDEN. Es besteht die Möglichkeit, die Temperatur einer Örtlichkeit zu messen, die an den Raum angrenzt, in dem der Ofen aufgestellt ist. Dafür genügt es, ein Thermostat entsprechend den nachfolgend aufgeführten Anweisungen anzuschließen (es wird empfohlen, das optionale mechanische Thermostat auf einer Höhe von 1,50 m vom Boden zu positionieren). -
Seite 121: Zusätzliche Funktionen
ZUSÄTZLICHE FUNKTIONEN VERZÖGERTES ABSCHALTEN Das Gerät hat die Möglichkeit, das Ausschalten durch eine programmierte Verzögerung zu verschieben. Wenn es zum Beispiel 20:00 Uhr ist und das verzögerte Abschalten auf 1h eingestellt ist, wird sich der Ofen um 21:00 automatisch abschalten. Durch anhaltenden Druck der Tastenkombination 2 und 4, hat man Zugang zur Bildschirmseite “VERZÖGERTES ABSCHALTEN”... -
Seite 122: Reinigung Und Wartung
NEHMEN SIE, UM DAS NÄCHSTLIEGENDE KUNDENDIENSTZENTRUM ZU KENNEN, KONTAKT MIT IHREM HÄNDLER AUF ODER KONSULTIEREN SIE DIE WEBSEITE: WWW.LANORDICA-EXTRAFLAME.COM REINIGUNG UND WARTUNG DIE ANWEISUNGEN IMMER IN GRÖSSTMÖGLICHER SICHERHEIT AUSFÜHREN! Š Sicherstellen, dass der Stecker des Versorgungskabels herausgezogen ist, da der Generator für die Zündung programmiert sein könnte. Š... -
Seite 123: Anmerkung
BRENNSCHALE UND BRENNKAMMER: Š Die Einheit Pellet-Rutsche vollkommen entfernen und dabei von eventuellen Rückständen Asche darunter be ndlichen Brennschale entleeren. Š Die Brennschale entfernen und dabei von eventuellen Rückständen von Asche entleeren. Š Die Asche der Brennkammer und das Rohr der Zündkerze absaugen. -
Seite 124: Reinigung Des Deflektors Der Brennkammer
REINIGUNG DES DEFLEKTORS DER BRENNKAMMER Den De ektor entfernen und die im unteren Teil des De ektors abgelagerte Asche beseitigen. DEUTSCH... -
Seite 125: Detail Brennschale
DIE DICHTUNGEN DES PELLETBEHÄLTERS, DER BRENNSCHALE UND DER FEUERTÜRE GEWÄHRLEISTEN DIE KORREKTE FUNKTIONSWEISE DES OFENS. ES IST NOTWENDIG, DASS DIESE REGELMÄSSIG VOM BENUTZER KONTROLLIERT WERDEN. IM FALL VON VERSCHLEISS ODER BESCHÄDIGUNG IST ES NOTWENDIG, SIE UMGEHEND ZU ERSETZEN. DIESE ARBEITEN SIND VON EINEM ZUGELASSENEN TECHNIKER AUSZUFÜHREN. EINE SAUBERE BRENNSCHALE GARANTIERT EINE KORREKTE FUNKTIONSWEISE! DIE BRENNSCHALE UND DESSEN ÖFFNUNGEN MÜSSEN IMMER FREI VON RÜCKSTÄNDEN DER VERBRENNUNG SEIN, DAMIT EINE OPTIMALE VERBRENNUNG... -
Seite 126: Ordentliche Wartung, Die Von Zugelassenen Technikern Ausgeführt Wird
TEILE/ZEITRAUM TÄGLICH ALLE 7 TAGE ALLE 30 TAGE JEDES JAHR BRENNSCHALE OBERER DEFLEKTOR BRENNKAMMER ROHRBÜNDEL AUSZIEHBARER ASCHEKASTEN 1: AUSZIEHBARER ASCHEKASTEN 2: "T"-FÖRMIGER ANSCHLUSS/ RAUCHGASKANAL WENN STROMVERSORGUNGSKABEL BESCHÄDIGT IST, MUSS DURCH TECHNISCHEN KUNDENDIENSTSERVICE ODER JEDENFALLS DURCH EINE PERSON MIT GLEICHARTIGER BEFÄHIGUNG AUSGEWECHSELT WERDEN, UM JEDE GEFAHR ZU VERMEIDEN. -
Seite 127: Ordentliche Wartung
ORDENTLICHE WARTUNG DIE ABBILDUNGEN DIENEN ZUR VERANSCHAULICHUNG. Rauchgasmotor (Ausbau und Reinigung und Rauchgasleitung undT-Stücke), neues Silikon an den vorgesehenen Stellen Dichtungen, Pelletbehälter, Inspektionsö nungen, Aschenkasten und Tür (ersetzen und, wo vorgesehen, Silikon auftragen) Brennkammer & Wärmetauscher (Komplettreinigung) einschließlich Reinigung des Rohrs der Zündkerze Behälter (vollkommene Entleerung und Reinigung) und Prüfung der Dichtung. - Seite 128 ORDENTLICHE WARTUNG DIE ABBILDUNGEN DIENEN ZUR VERANSCHAULICHUNG. Rauchgasmotor (Ausbau und Reinigung und Rauchgasleitung undT-Stücke), neues Silikon an den vorgesehenen Stellen Dichtungen, Pelletbehälter, Inspektionsö nungen, Aschenkasten und Tür (ersetzen und, wo vorgesehen, Silikon auftragen) Brennkammer & Wärmetauscher (Komplettreinigung) einschließlich Reinigung des Rohrs der Zündkerze Behälter (vollkommene Entleerung und Reinigung) und Prüfung der Dichtung.
-
Seite 129: Anzeigen
ANZEIGEN DISPLAY GRUND Generator abgeschaltet START Die Startphase ist im Gang. PELLET LADEN Die kontinuierliche Pelletzufuhr während der Zündung ist im Gang. ZÜNDUNG Die Zündungsphase ist im Gang. VORBEREITEN Die Phase Vorbereiten ist im Gang BETRIEB Die normale Betriebsphase ist im Gang. MODULATION Der Wärmeerzeuger läuft auf Mindestbetrieb ENDREINIGUNG... -
Seite 130: Garantiebedingungen
Dies beein usst aber keinesfalls die Dauer der Garantie, deren Termin weiterhin ab Kaufdatum des ersetzten Produkts bzw. Teils gilt. DAL ZOTTO, Handelsmarke der Firma La Nordica S.p.A., lehnt jede Verantwortung für etwaige Schäden ab, die, direkt oder indirekt, Personen, Tieren oder Gegenständen widerfahren könnten, welche auf die Nichtbeachtung aller in dieser Anleitung angeführten Anweisungen zurückzuführen sind und vor allem Hinweise in Sachen Installation, Gebrauch und Wartung des Geräts betre en, die auch von unserer... -
Seite 131: Beseitigung
Nicht von der Garantie gedeckt sind Eingri e für die Eichung bzw. Einstellung des Produkts in Bezug auf die Art des Brennsto s o. ä. Wird das Produkt in einer der von DAL ZOTTO autorisierten Kundendienststellen repariert und im Falle eines Ersatzes des Produkts, ist der Transport für den Endabnehmer kostenlos.
