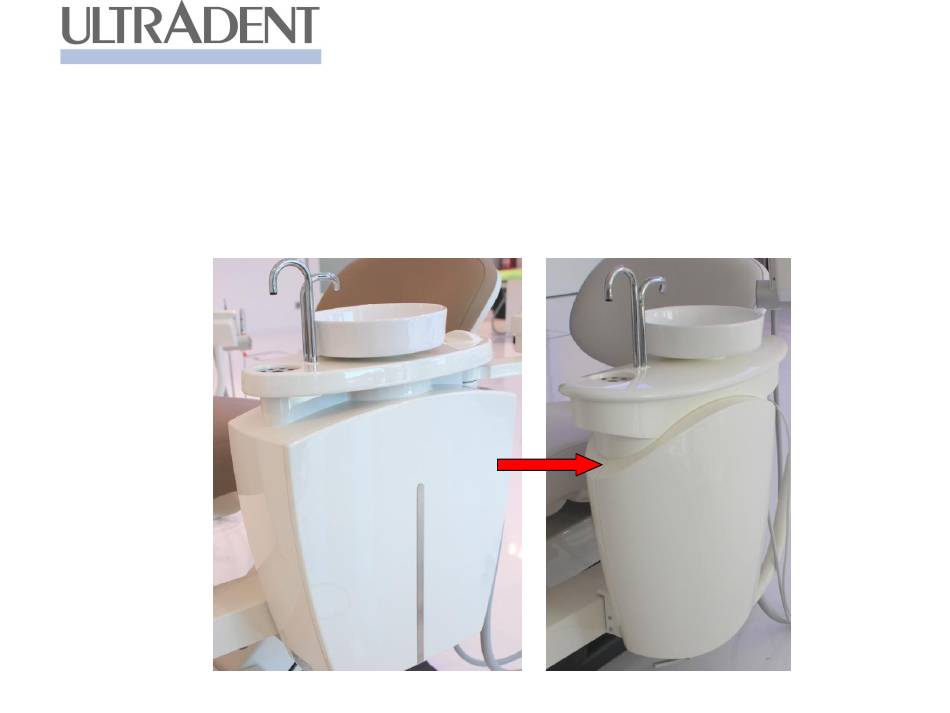

- Seite 1 Umbauanweisung(intern) U 740 auf U 742 06.05.2011/cst...
-
Seite 2: Nach Demontage Der U740 Wie Folgt Vorgehen
Nach Demontage der U740 wie folgt vorgehen: – Schläuche und Elektroleitungen hinter das Gleitblech stecken 06.05.2011/cst... -
Seite 3: Gleitblech Demontieren
Gleitblech demontieren – Kappe 120x80x5 entfernen – Runde Aluabdeckung unter dem Anbauträger lösen – Schraube im Anbauträger lösen – Gleitblech in Richtung 6Uhr herausziehen – Silikonband abnehmen Gleitblech U 740 Gleitblech U 742 06.05.2011/cst... -
Seite 4: Gleitblech Montieren
Gleitblech montieren • U 742 Gleitblech montieren – Silikonband am U742 Gleitblech einhängen und festschrauben. – Gleitblech in Richtung 12 Uhr in den Anbauträger schieben 06.05.2011/cst... -
Seite 5: Medienleitungen Einfädeln
Medienleitungen einfädeln – Gleitblech ganz Richtung 12 Uhr schieben – Schraube im Aufbauträger festschrauben 06.05.2011/cst... -
Seite 6: Schläuche, Kabel Und Mitnehmergummi
Schläuche, Kabel und Mitnehmergummi – Schläuche und Elektroleitungen durch die Öffnung im Blech ausfädeln – Mitnehmergummi montieren 06.05.2011/cst... - Seite 7 Führungsschiene lösen – Aluminium Abdeckung unterhalb des Anbauträgers festschrauben. – 3 Schrauben der Führungsschiene ganz herausschrauben. – Mittlere Schraube nur lösen. 06.05.2011/cst...
-
Seite 8: Führungsschiene Drehen Und Schlauchhalter Lösen
Führungsschiene drehen und Schlauchhalter lösen – Führungsschiene drehen bis die Bohrungen für die Schrauben, die den Schlauchhalter halten zugänglich werden. – Schlauchhalter lösen Schrauben nicht ganz herausdrehen!!! 06.05.2011/cst... -
Seite 9: Schläuche Und Kabel Nachziehen
Schläuche und Kabel nachziehen – Kabel und Schläuche ca. 10 cm nachziehen (Können bei Bedarf später angepasst werden) – Wenn notwendig hintere Stuhlabdeckung und Abdeckung der Stuhlbasis wegschrauben, um das Nachziehen der Schläuche und Kabel durch schieben zu unterstützen. 06.05.2011/cst... -
Seite 10: Führungsschiene Provisorisch Befestigen
Führungsschiene provisorisch befestigen – Führungsschiene provisorisch mit 2 Schrauben befestigen 06.05.2011/cst... - Seite 11 Gleitplatte anbringen – Die Rollen an der Gleitplatte sind voreingestellt. Sollte das Spiel nicht stimmen, kann es an den Excentern eingestellt werden. Dazu ist ein spezieller, abgewinkelter Steckschlüssel notwendig. 06.05.2011/cst...
-
Seite 12: Gleitplatte Einstellen
Gleitplatte einstellen – Gleitplatte so einstellen, dass sie spielfrei und nicht zu leicht läuft. – Gummipuffer an Führungsschiene anbringen, damit die Gleitplatte nicht mehr nach hinten weg kann. 06.05.2011/cst... -
Seite 13: Befestigungsschrauben Für U742 Speifontäne
Befestigungsschrauben für U742 Speifontäne – Neue, längere Befestigungsschrauben für die U742 Speifontäne werden mitgeliefert. 06.05.2011/cst... -
Seite 14: Speifontäne Provisorisch Montieren
Speifontäne provisorisch montieren – Kabel der Sicherheitsabschaltung durch kleine Öffnung in Speifontänenkörper einführen. – Speifontänenkörper auf Gleitplatte aufsetzen und provisorisch mit 2 Schrauben befestigen. 06.05.2011/cst... -
Seite 15: Kabel Und Medienschläuche
Kabel und Medienschläuche – Medienschläuche am 10 mm Anschluss- Verbinder aufstecken – Speifontäne hin- und herschieben – Schläuche und Kabel dürfen nicht am Gleitblech scheuern und Geräusche verursachen. – Länge ggf. durch zurückziehen in das Gerät anpassen 06.05.2011/cst... - Seite 16 Elektrokabel – Achtung: Elektrokabel wird u-förmig unter dem Trägerblech verlegt und später fixiert!!! 06.05.2011/cst...
-
Seite 17: Speifontäne Erneut Demontieren
Speifontäne erneut demontieren – Speifontäne demontieren, wenn die Schläuche die richtige Länge haben. – Abdeckung von neuer Gleitplatte wegschrauben (sonst lässt sich die Führungsschiene nicht drehen) – Führungsschiene lösen und drehen, um an die Schrauben vom Schlauchhalter zu Abdeckung wieder gelangen anbringen, bevor –... -
Seite 18: U742 Speifontäne Montieren
U742 Speifontäne montieren – U742 Speifontäne, wie von der U740 gewohnt, montieren und anschließen. – Dichtigkeitsprüfung durchführen – Funktionsprüfung durchführen – Anbringung aller Abdeckungen nach Abschluss der Prüfungen. 06.05.2011/cst...
