- Seite 1 AS-i-Safety-Relaisausgangsmodul mit Diagnose-Slave 1 EDM- und 2/1 sichere Eingänge Systemhandbuch ...unterstützt die Anforderungen AS-i-Safety bis SIL 3 Ausgabe: 2011-05-30...
- Seite 2 Änderungen vorbehalten. Die Nennung von Waren erfolgt in diesem Werk in der Regel ohne Erwähnung bestehender Patente, Gebrauchsmuster oder Warenzeichen. Das Fehlen eines solchen Hinweises begründet nicht die Annahme, eine Ware sei frei. © Bihl+Wiedemann GmbH Floßwörthstr. 41 D-68199 Mannheim...
-
Seite 3: Inhaltsverzeichnis
Wartung ....................17 Sicheres Abschalten kontrollieren ............... 17 Technische Änderungen vorbehalten, alle Angaben ohne Gewähr © Bihl+Wiedemann GmbH Internet: www.bihl-wiedemann.de • Floßwörthstr. 41 • D-68199 Mannheim Tel: 0 62 13 39 96-0 • Fax: 0 62 13 39 22 39... - Seite 4 Empfehlung für die bessere Verfügbarkeit der Funktion ......20 Technische Änderungen vorbehalten, alle Angaben ohne Gewähr © Bihl+Wiedemann GmbH Internet: www.bihl-wiedemann.de • Floßwörthstr. 41 • D-68199 Mannheim Tel: 0 62 13 39 96-0 • Fax: 0 62 13 39 22 39...
-
Seite 5: Eg-Konformitätserklärung
1 EDM- und 2/1 sichere Eingänge EG-Konformitätserklärung EG-Konformitätserklärung Technische Änderungen vorbehalten, alle Angaben ohne Gewähr © Bihl+Wiedemann GmbH Internet: www.bihl-wiedemann.de • Floßwörthstr. 41 • D-68199 Mannheim Tel: 0 62 13 39 96-0 • Fax: 0 62 13 39 22 39... -
Seite 6: Die Verwendeten Symbole
Sicherheitsfunktion Safety at Work, AS-i-Sicherheitstechnik Speicher Programmierbare Steuerung Technische Änderungen vorbehalten, alle Angaben ohne Gewähr © Bihl+Wiedemann GmbH Internet: www.bihl-wiedemann.de • Floßwörthstr. 41 • D-68199 Mannheim Tel: 0 62 13 39 96-0 • Fax: 0 62 13 39 22 39... -
Seite 7: Allgemeines
Allgemeines Bitte lesen Sie dieses Kapitel sorgfältig, bevor Sie mit der Dokumentation und dem AS-i-Safety-Relaisausgangsmodul mit Diagnose-Slave arbeiten. Produktinformation Diese Bedienungsanleitung gilt für folgende Geräte der Bihl+Wiedemann GmbH: AS-i-Safety-Relaisausgangsmodul mit Diag- BWU2236 nose-Slave für alle Sonderanfertigungen, die vom Basisprodukt AS-i-Safety-Relaisausgangsmodul mit Diagnose- Slave abgeleitet sind. -
Seite 8: Sicherheit
Zum schützenden Betrieb des Moduls müssen sich die Schalter in der Stellung ON/ RUN befinden. Alle SaW-Relaisausgangsmodule mit der selben sicheren AS-i-Adresse, schalten parallel. Das Modul BWU2236 ist zertifiziert nach EN 62 061, SIL 3 und EN 13 849, Per- formance-Level "e". Technische Änderungen vorbehalten, alle Angaben ohne Gewähr © Bihl+Wiedemann GmbH Internet: www.bihl-wiedemann.de •... -
Seite 9: Bestimmungsgemäße Verwendung
Sachkundigen montiert und erstmalig in Betrieb genommen wurde. Hinweis! Bei jeder anderen Verwendung sowie bei Veränderungen am Gerät - auch im Rahmen von Montage und Installation - verfällt jeglicher Gewährleistungsanspruch gegenüber der Bihl+Wiedemann GmbH. Entsorgung Hinweis! Verwendete Geräte und Bauelemente sachgerecht handhaben und entsorgen! Unbrauchbar gewordene Geräte als Sondermüll entsorgen! -

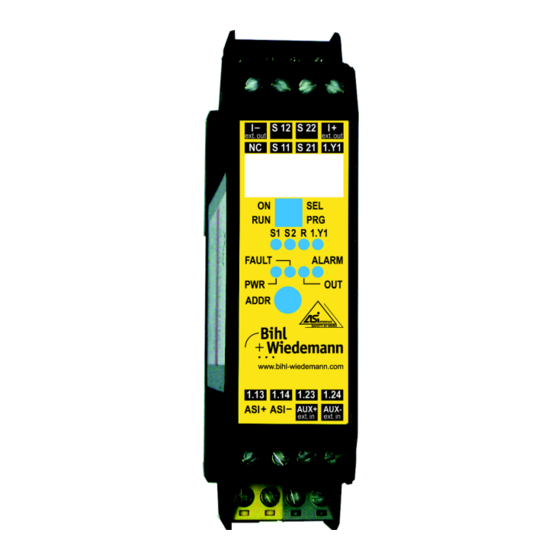

Seite 10: Produktbeschreibung
Versorgung der Eingänge aus 24 V Hilfsspannung • Programmierbuchse • 2 Schalter zur Betriebsartenwahl Technische Änderungen vorbehalten, alle Angaben ohne Gewähr © Bihl+Wiedemann GmbH Internet: www.bihl-wiedemann.de • Floßwörthstr. 41 • D-68199 Mannheim Tel: 0 62 13 39 96-0 • Fax: 0 62 13 39 22 39... -
Seite 11: Technische Daten
IP20 (nur für den Einsatz in elektrischen Betriebsräumen/Schaltschränken mit Mindestschutzart IP54 geeignet) Tab. 4-1. Technische Änderungen vorbehalten, alle Angaben ohne Gewähr © Bihl+Wiedemann GmbH Internet: www.bihl-wiedemann.de • Floßwörthstr. 41 • D-68199 Mannheim Tel: 0 62 13 39 96-0 • Fax: 0 62 13 39 22 39... -
Seite 12: Sicherheitstechnische Kenndaten
1/h; PFD = 4,55 * 10 (mit T = 1 Jahr) Tab. 4-5. Technische Änderungen vorbehalten, alle Angaben ohne Gewähr © Bihl+Wiedemann GmbH Internet: www.bihl-wiedemann.de • Floßwörthstr. 41 • D-68199 Mannheim Tel: 0 62 13 39 96-0 • Fax: 0 62 13 39 22 39... -
Seite 13: Übersicht Parameter Sicherer Ausgang
6,47 * 10 4,30 * 10 Tab. 4-7. Technische Änderungen vorbehalten, alle Angaben ohne Gewähr © Bihl+Wiedemann GmbH Internet: www.bihl-wiedemann.de • Floßwörthstr. 41 • D-68199 Mannheim Tel: 0 62 13 39 96-0 • Fax: 0 62 13 39 22 39... -
Seite 14: Elektrischer Anschluss
Die maximale Ausgangsspannung des Netzteils muss auch im Falle eines Fehlers klei- ner als 42 V sein. Technische Änderungen vorbehalten, alle Angaben ohne Gewähr © Bihl+Wiedemann GmbH Internet: www.bihl-wiedemann.de • Floßwörthstr. 41 • D-68199 Mannheim Tel: 0 62 13 39 96-0 • Fax: 0 62 13 39 22 39... -
Seite 15: Bedienelemente
ASI + ASI – AUX+ AUX- ext.In ext.In Technische Änderungen vorbehalten, alle Angaben ohne Gewähr © Bihl+Wiedemann GmbH Internet: www.bihl-wiedemann.de • Floßwörthstr. 41 • D-68199 Mannheim Tel: 0 62 13 39 96-0 • Fax: 0 62 13 39 22 39... -
Seite 16: Leds
LED aus LED an LED blinkend Tab. 4-9. Technische Änderungen vorbehalten, alle Angaben ohne Gewähr © Bihl+Wiedemann GmbH Internet: www.bihl-wiedemann.de • Floßwörthstr. 41 • D-68199 Mannheim Tel: 0 62 13 39 96-0 • Fax: 0 62 13 39 22 39... -
Seite 17: Wartung
Beim Erreichen der Gesamtbetriebsdauer (20 Jahre) ist das Gerät vom Hersteller auf seine ordnungsgemäße Funktion im Herstellerwerk zu überprüfen. Technische Änderungen vorbehalten, alle Angaben ohne Gewähr © Bihl+Wiedemann GmbH Internet: www.bihl-wiedemann.de • Floßwörthstr. 41 • D-68199 Mannheim Tel: 0 62 13 39 96-0 • Fax: 0 62 13 39 22 39... -
Seite 18: Adressprogrammierung
Adressprogrammierung Adressprogrammierung Das Gerät hat drei unterschiedliche AS-i-Adressen: Sicherer Ausgang BWU2236 hört die Kommunikation auf der sicheren Adresse ab und schaltet auf Grund der mitgehörten Daten. Diese Adresse kann nur in den Schalterstellungen ON / PRG program- miert werden. Hinweis! Die Adresse muss wie im Kap. -
Seite 19: Programmierung Der As-I-Adresse Des Sicheren Eingangsslaves
Die gewünschte AB-Adresse mittels Hand-Adressiergerät oder AS-i-Master einstellen. Technische Änderungen vorbehalten, alle Angaben ohne Gewähr © Bihl+Wiedemann GmbH Internet: www.bihl-wiedemann.de • Floßwörthstr. 41 • D-68199 Mannheim Tel: 0 62 13 39 96-0 • Fax: 0 62 13 39 22 39... -
Seite 20: Sicherheitsanforderungen
41 ms langes Ausschalten der Schaltkontakte erreichen. Technische Änderungen vorbehalten, alle Angaben ohne Gewähr © Bihl+Wiedemann GmbH Internet: www.bihl-wiedemann.de • Floßwörthstr. 41 • D-68199 Mannheim Tel: 0 62 13 39 96-0 • Fax: 0 62 13 39 22 39...
