AS-i-Safety-Relaisausgangsmodul mit Diagnose-Slave
1 EDM- und 2/1 sichere Eingänge
Produktbeschreibung
4.2

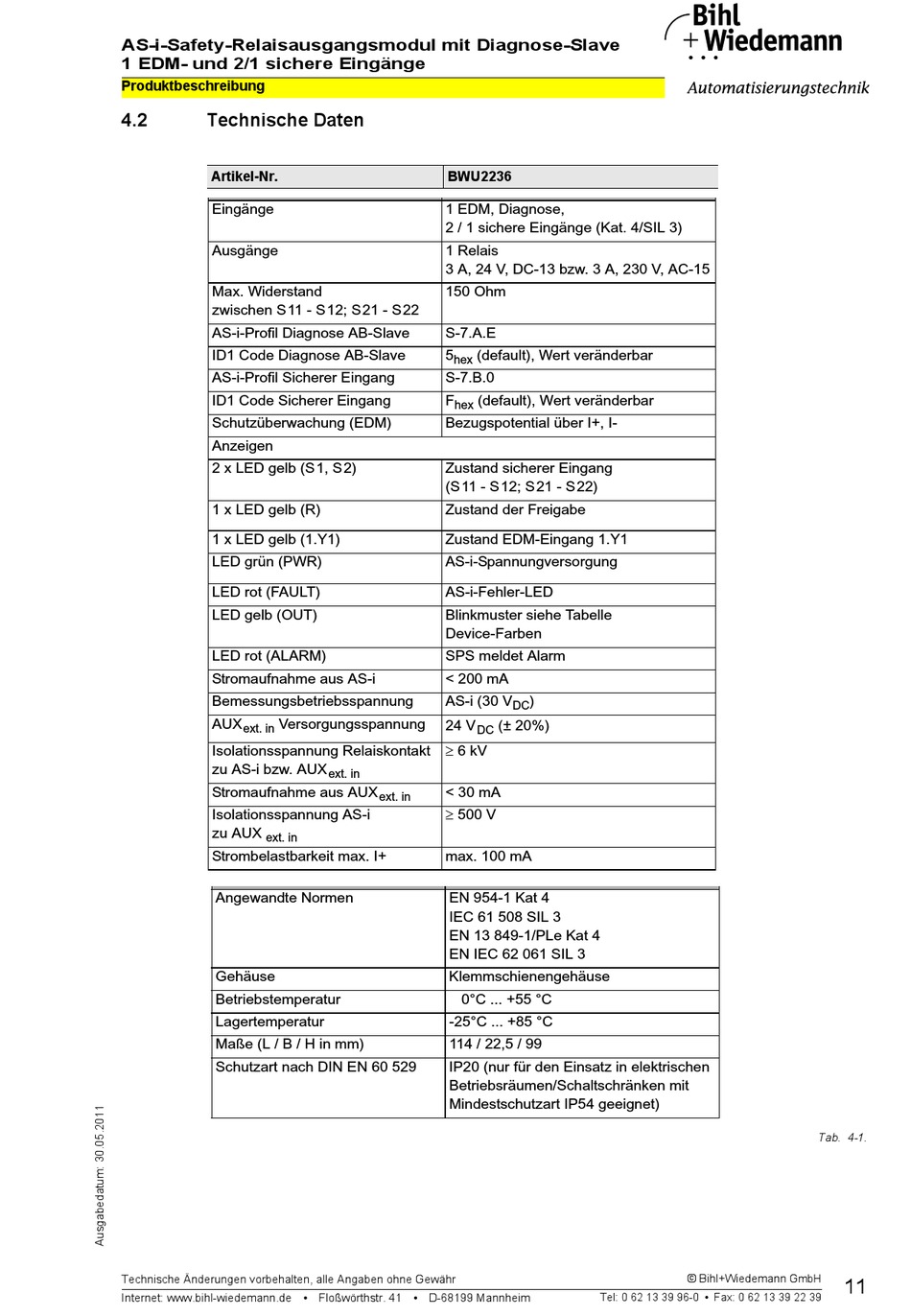

Technische Daten

Artikel-Nr.
Eingänge
Ausgänge
Max. Widerstand
zwischen S11 - S12; S21 - S22
AS-i-Profil Diagnose AB-Slave
ID1 Code Diagnose AB-Slave
AS-i-Profil Sicherer Eingang
ID1 Code Sicherer Eingang
Schutzüberwachung (EDM)
Anzeigen
2 x LED gelb (S1, S2)
1 x LED gelb (R)
1 x LED gelb (1.Y1)
LED grün (PWR)
LED rot (FAULT)
LED gelb (OUT)
LED rot (ALARM)
Stromaufnahme aus AS-i
Bemessungsbetriebsspannung
AUX Versorgungsspannung
ext. in
Isolationsspannung Relaiskontakt
zu AS-i bzw. AUX
Stromaufnahme aus AUX
Isolationsspannung AS-i
zu AUX
ext. in
Strombelastbarkeit max. I+
Angewandte Normen
Gehäuse
Betriebstemperatur
Lagertemperatur
Maße (L / B / H in mm)
Schutzart nach DIN EN 60 529
Technische Änderungen vorbehalten, alle Angaben ohne Gewähr
Internet: www.bihl-wiedemann.de • Floßwörthstr. 41 • D-68199 Mannheim
BWU2236
1 EDM, Diagnose,
2 / 1 sichere Eingänge (Kat. 4/SIL 3)
1 Relais
3 A, 24 V, DC-13 bzw. 3 A, 230 V, AC-15
150 Ohm
S-7.A.E
5 (default), Wert veränderbar
hex
S-7.B.0
F (default), Wert veränderbar
hex
Bezugspotential über I+, I-
Zustand sicherer Eingang
(S11 - S12; S21 - S22)
Zustand der Freigabe
Zustand EDM-Eingang 1.Y1
AS-i-Spannungversorgung
AS-i-Fehler-LED
Blinkmuster siehe Tabelle
Device-Farben
SPS meldet Alarm
< 200 mA
AS-i (30 V
24 V (± 20%)
DC
6 kV
ext. in
< 30 mA
ext. in
500 V
max. 100 mA
EN 954-1 Kat 4
IEC 61 508 SIL 3
EN 13 849-1/PLe Kat 4
EN IEC 62 061 SIL 3
Klemmschienengehäuse
0°C ... +55 °C
-25°C ... +85 °C
114 / 22,5 / 99
IP20 (nur für den Einsatz in elektrischen
Betriebsräumen/Schaltschränken mit
Mindestschutzart IP54 geeignet)
)
DC
Tel: 0 62 13 39 96-0 • Fax: 0 62 13 39 22 39
Tab. 4-1.
