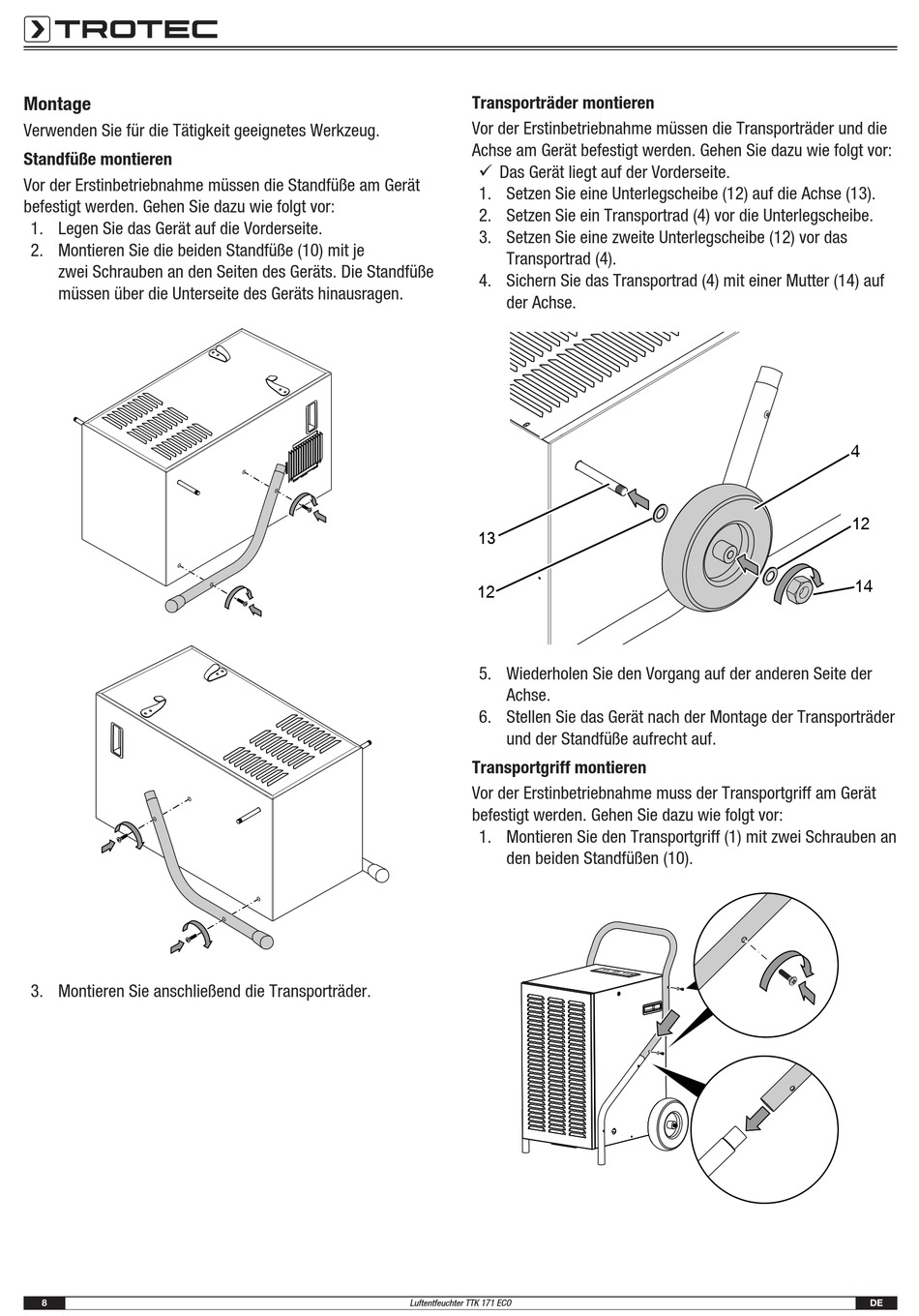

Montage
Verwenden Sie für die Tätigkeit geeignetes Werkzeug.
Standfüße montieren
Vor der Erstinbetriebnahme müssen die Standfüße am Gerät
befestigt werden. Gehen Sie dazu wie folgt vor:
1. Legen Sie das Gerät auf die Vorderseite.
2. Montieren Sie die beiden Standfüße (10) mit je
zwei Schrauben an den Seiten des Geräts. Die Standfüße
müssen über die Unterseite des Geräts hinausragen.
3. Montieren Sie anschließend die Transporträder.
8
Transporträder montieren
Vor der Erstinbetriebnahme müssen die Transporträder und die
Achse am Gerät befestigt werden. Gehen Sie dazu wie folgt vor:
ü Das Gerät liegt auf der Vorderseite.
1. Setzen Sie eine Unterlegscheibe (12) auf die Achse (13).
2. Setzen Sie ein Transportrad (4) vor die Unterlegscheibe.
3. Setzen Sie eine zweite Unterlegscheibe (12) vor das
Transportrad (4).
4. Sichern Sie das Transportrad (4) mit einer Mutter (14) auf
der Achse.
13
12
5. Wiederholen Sie den Vorgang auf der anderen Seite der
Achse.
6. Stellen Sie das Gerät nach der Montage der Transporträder
und der Standfüße aufrecht auf.
Transportgriff montieren
Vor der Erstinbetriebnahme muss der Transportgriff am Gerät
befestigt werden. Gehen Sie dazu wie folgt vor:
1. Montieren Sie den Transportgriff (1) mit zwei Schrauben an
den beiden Standfüßen (10).
Luftentfeuchter TTK 171 ECO
4
12
14
DE
