5.1 INSTALLATION

Klammerverktyget levereras med nippeln omonterad.
Monteras enligt följande:
1. Tag ur verktyget ur kartongen och kontrollera att
nippeln är av samma typ som används i luftins-
tallationen. Applicera gängtejp eller gängtätnings
vätska på nippeln. (Fig. 2/1).
2. Montera nippeln och använd ett åtdragningmo-
ment av 7,5 Nm.
Placera tryckluftsslangen så att
den ej utgör något hinder.
5.2 ANSLUT TRYCKLUFT / SMÖRJNING
Häftaren behöver ren och torr tryckluft med
tillsats av en liten mängt dimsmörjolja för
en långsiktig problemfri drift. Detta kan
enklast uppnås med en luftberedare som inkluderar
vattenavskiljare och luftregulator med manometer och
dimsmörjarenhet. Som alternativ till detta kan dims-
mörjolja tillföras i nippeln, några droppar dagligen eller
ca 10 droppar / vecka.
Överskrid aldrig maximalt luftryck
Högsta tillåtna tryck är 7 bar (100 psi),
och maximalt matartryck är 7 bar (100
psi)
Justera arbetstrycket till 5.0 - 6 bar ( (73-87 psi)
Lågt arbetstryck innebär låga underhållskostnader.
Häftaren och slangen måste förses med en koppling
med automatisk avluftning som gör häftaren trycklöst
vid frånkoppling.
733007 Dimsmörjolja 0,2 dl. (Fig. 3/1)
Verktygets glidytor har vid tillverkningen belagts med
fett Dow Corning MS4 silicon Compound. Vi rekomen-
derar den för rörliga delar vid rengöring eller utbyte.
184943 Tub av fett MS 4. (Fig. 3/2)
SERVIS A NAHRADNÍ DÍLY
16
www.kuda-packaging.com

IDRIFTTAGANDE

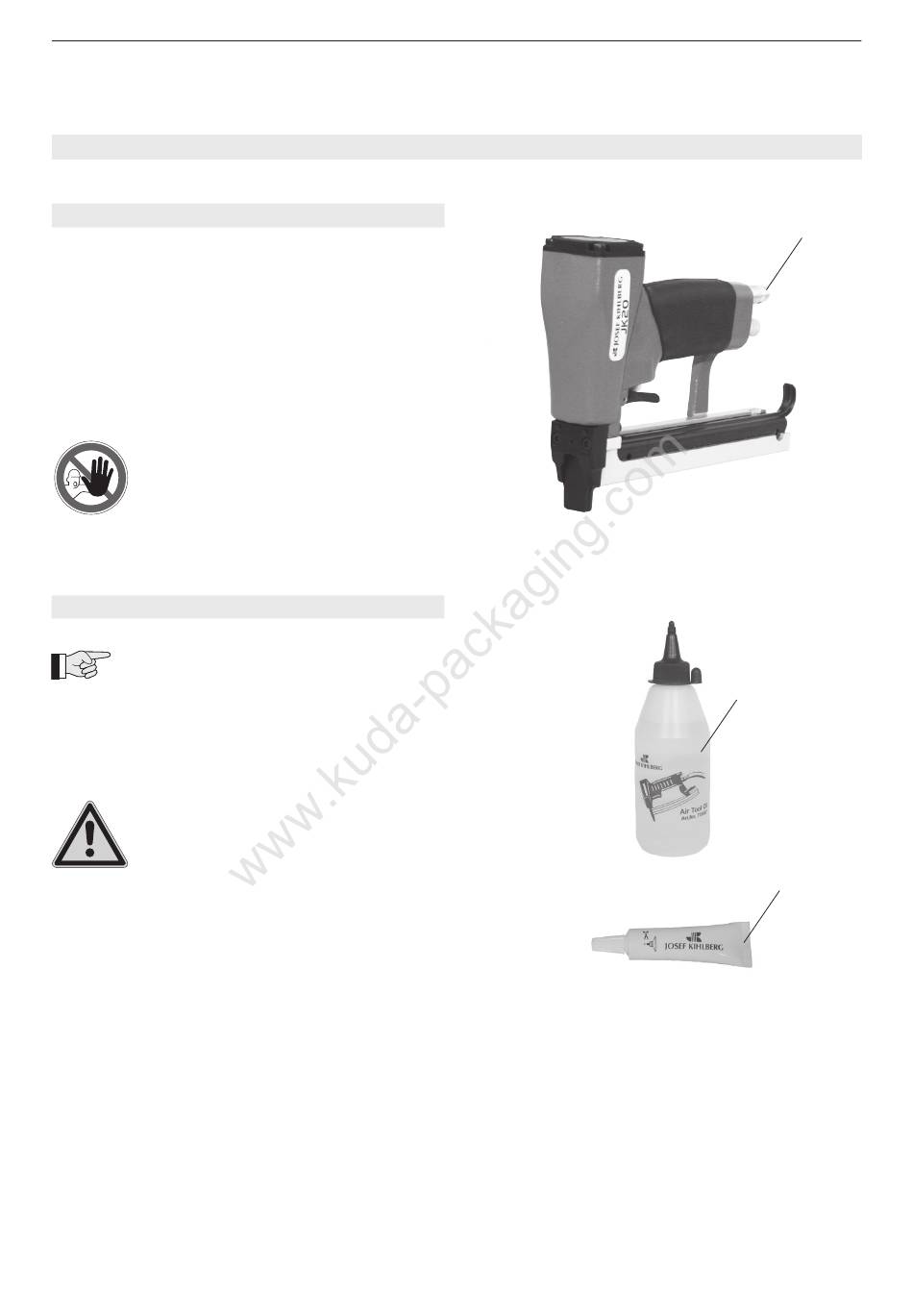

Fig. 2
