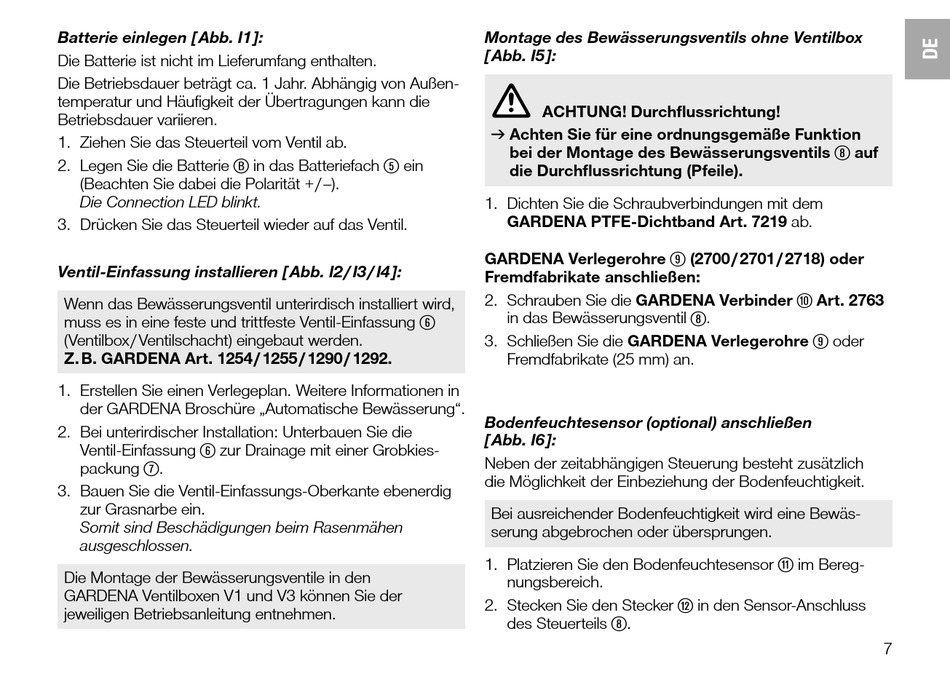

Batterie einlegen [ Abb. I1 ]:
Die Batterie ist nicht im Lieferumfang enthalten.
Die Betriebsdauer beträgt ca. 1 Jahr. Abhängig von Außen­
temperatur und Häufigkeit der Übertragungen kann die
Betriebsdauer variieren.
1. Ziehen Sie das Steuerteil vom Ventil ab.
(B)
2. Legen Sie die Batterie
(Beachten Sie dabei die Polarität + / –).
Die Connection LED blinkt.
3. Drücken Sie das Steuerteil wieder auf das Ventil.
Ventil-Einfassung installieren [ Abb. I2 / I3 / I4 ]:
Wenn das Bewässerungsventil unterirdisch installiert wird,
muss es in eine feste und trittfeste Ventil­Einfassung
(Ventilbox / Ventilschacht) eingebaut werden.
Z. B. GARDENA Art. 1254 / 1255 / 1290 / 1292.
1. Erstellen Sie einen Verlegeplan. Weitere Informationen in
der GARDENA Broschüre „Automatische Bewäs serung".
2. Bei unterirdischer Installation: Unterbauen Sie die
Ventil­Einfassung (6) zur Drainage mit einer Grobkies­
(7)
packung .
3. Bauen Sie die Ventil­Einfassungs­Oberkante ebenerdig
zur Grasnarbe ein.
Somit sind Beschädigungen beim Rasenmähen
ausgeschlossen.
Die Montage der Bewässerungsventile in den
GARDENA Ventilboxen V1 und V3 können Sie der
jeweiligen Betriebsanleitung entnehmen.
(5)
in das Batteriefach ein
(6)
Montage des Bewässerungsventils ohne Ventilbox
[ Abb. I5 ]:
ACHTUNG! Durchflussrichtung!
v Achten Sie für eine ordnungsgemäße Funktion
bei der Montage des Bewässerungsventils
die Durchflussrichtung (Pfeile).
1. Dichten Sie die Schraubverbindungen mit dem
GARDENA PTFE-Dichtband Art. 7219 ab.
GARDENA Verlegerohre
Fremdfabrikate anschließen:
2. Schrauben Sie die GARDENA Verbinder
in das Bewässerungsventil
3. Schließen Sie die GARDENA Verlegerohre
Fremdfabrikate (25 mm) an.
Bodenfeuchtesensor (optional) anschließen
[ Abb. I6 ]:
Neben der zeitabhängigen Steuerung besteht zusätzlich
die Möglichkeit der Einbeziehung der Bodenfeuchtigkeit.
Bei ausreichender Bodenfeuchtigkeit wird eine Bewäs­
serung abgebrochen oder übersprungen.
1. Platzieren Sie den Bodenfeuchtesensor
nungsbereich.
2. Stecken Sie den Stecker
(8)
des Steuerteils .
(8)
(9) (2700 / 2701 / 2718) oder
(10) Art. 2763
(8)
.
(9)
oder
(11)
im Bereg­
(12)
in den Sensor­Anschluss
auf
7
