SCHEDA CONTROL-BALL
8 7
Sezione fili
minimo 1mm

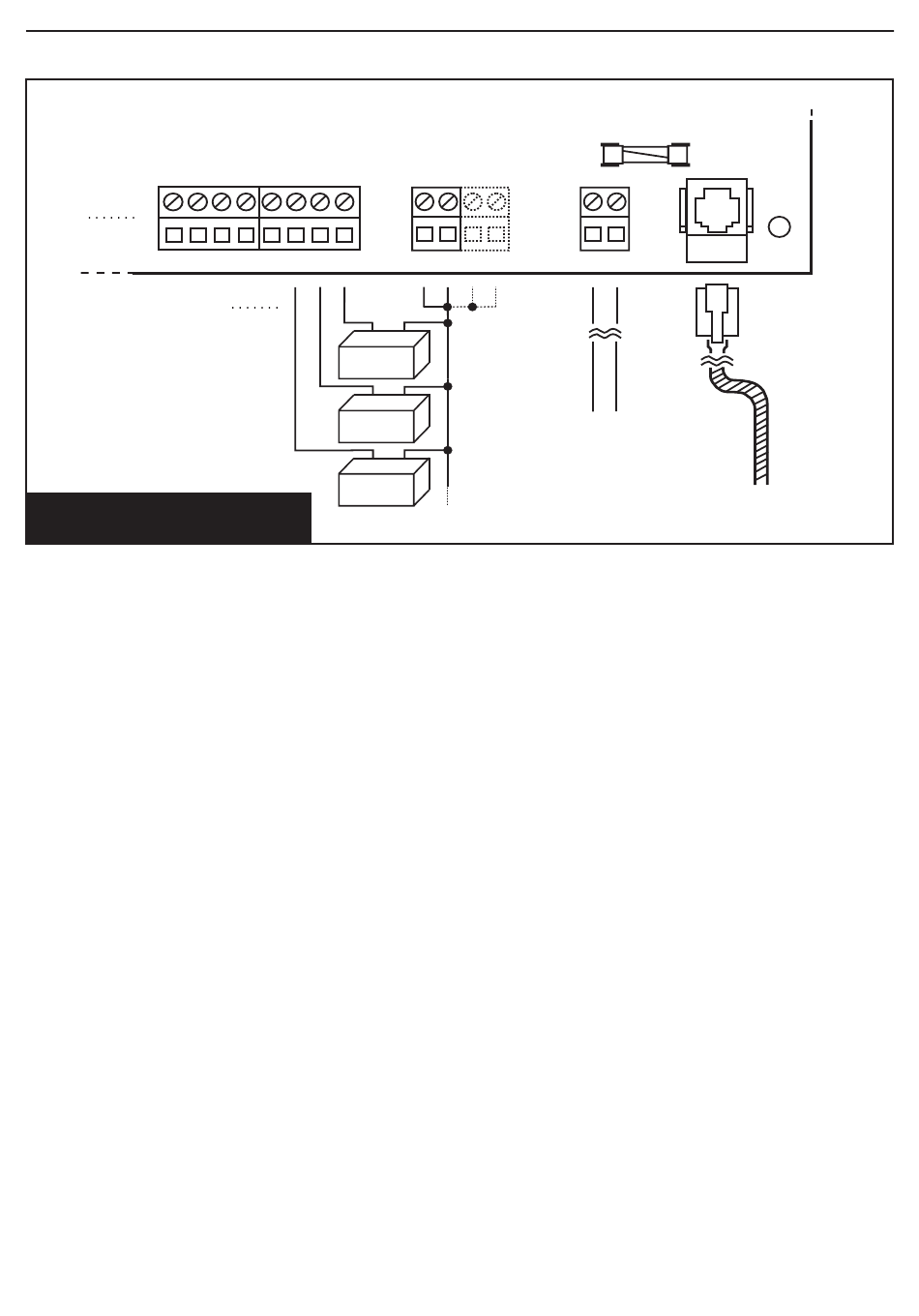

F I G . 2 C O L L E G A M E N T I
C O N T R O L - B A L L
Ci sono BOX per tutti i tipi di gioco: vedere il capitolo
"CODICI ARTICOLI".
Sulla scheda del CONTROL-BALL un led rosso indica:
led lampeggiante; il collegamento con MICRO32 è ok
led sempre acceso; non c'è il collegamento con
MICRO32
led spento; manca l'alimentazione al
CONTROL-BALL oppure è guasto.
Al CONTROL-BALL possono essere collegati anche dei
semplici contenitori per bilie nei quali l'estrazione del
vassoio provoca l'apertura di un microinterruttore. In
questo caso lo START del gioco avviene automaticamente
quando si estrae il vassoio.
Se si desidera che tale START automatico sia CLUB, si
p u ò c o m a n d a r l o p r i m a o p p u r e e n t r o u n m i n u t o
dall'estrazione del vassoio premendo START-CLUB e poi il
num. interessato.
I due fili del microinterruttore vanno collegati allo stesso
modo dei due fili del BOX.
6 5 4 3 2 1
1
2
2
3
BOX
FUSIBILE T 315mA 250 Vca
COMMON-BOX
230 Vca 250mA
ALIMENTAZIONE
CONTROL-BALL
NOTE
Le custodie di CONTROL-LAMP e CONTROL-BALL sono
in materiale Classe: IEC 650.
La protezione da corto-circuiti e contatti indiretti per tutte
le apparecchiature, se non già esistente nell'impianto
elettrico, sarà da provvedere a cura del cliente.
II costruttore declina ogni responsabilità in caso di
manomissione alle proprie apparecchiature.
6
SERIAL
230V
COLLEGAMENTO
AL MICRO32
ITALIANO
LINE
