favero MICRO32 Handbuch Seite 22

CONTROL-BALL KARTE
8 7
Querschnitt
der drähte 1mm

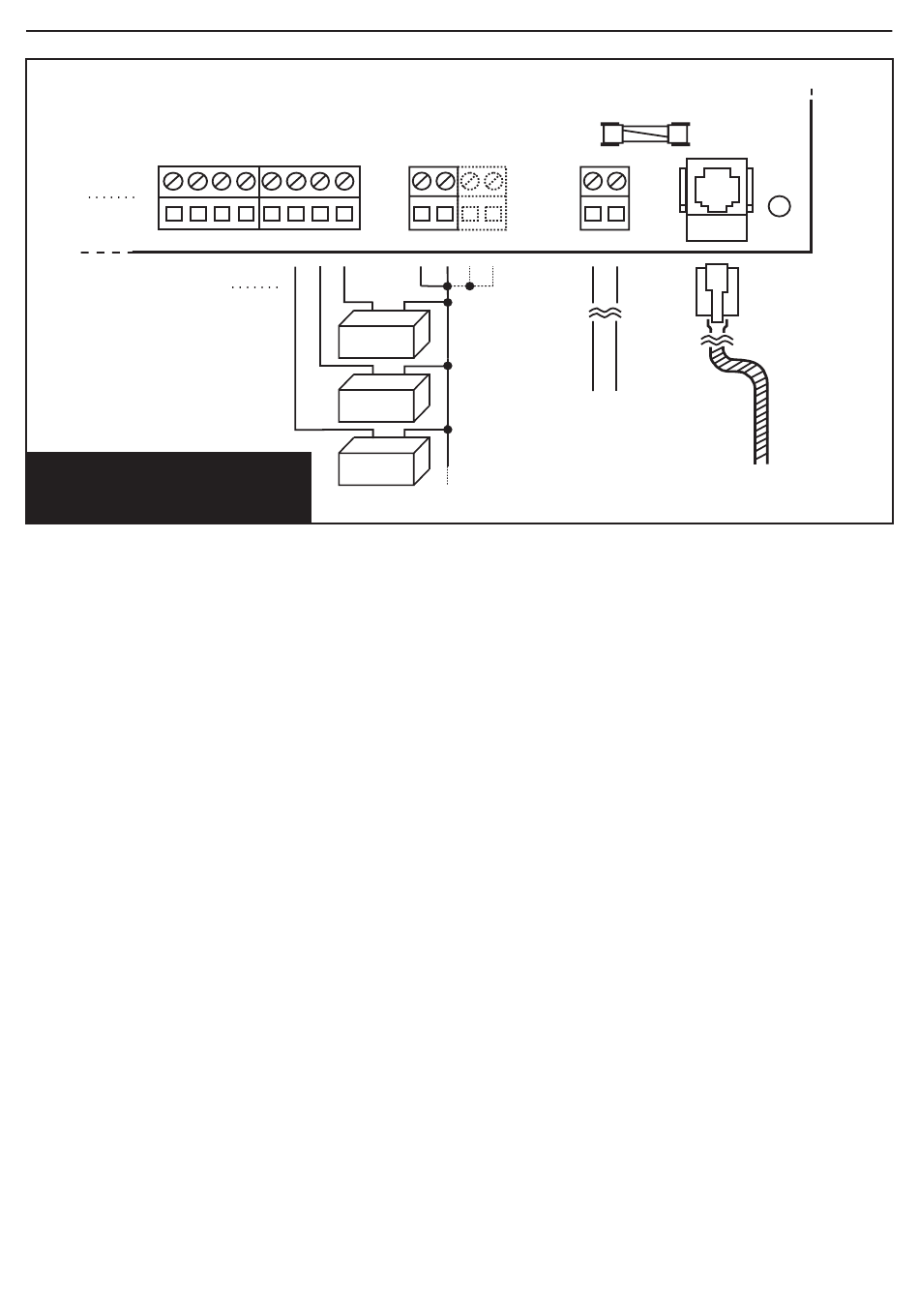

A B B . 2
V E R B I N D U N G S S C H E M A
C O N T R O L - B A L L
Der CONTROL-BALL in den zwei Ausführungen, für 4, 8
und 16 Tische, kontrolliert das Dasein der Kugeln.
Mit dem CONTROL-BALL können 4, 8 oder 16 BOX
verbunden werden (Kassetten), welche die Kugeln
enthalten.
Das Gerät kann bis zu 100 m vom MICRO32 entfernt
aufgestellt werden.
Als Zugabe erhalten Sie ein dünnes Kabel von 15 m.
Für größere Entfernungen sind Verlängerungen erhältlich
o d e r d a s K a b e l w i rd u n t e r B e r ü c k s i c h t i g u n g d e r
Anweisungen verlängert wie die CONTROL-LAMP.
Auf der Rückseite des MICRO32 befinden sich zwei
Buchsen, gekennzeichnet durch BALL 1 und BALL 2. Die
erste betrifft die Tische von Nr. 1 bis Nr. 16, die zweite die
Tische von Nr. 17 bis Nr. 32.
Bei der Programmierung des MICRO32, unter Schritt P.13
(siehe Kapitel Programmierung), muß spezifiziert werden,
b e i w e l c h e m T i s c h g e w ü n s c h t w i r d , d a s e i n e
Kugelkontrolle erfolgt.
Die Verbindung vom CONTROL-BALL zu einer jeden BOX
erfolgt mit nur 2 Drähten und in Niederspannung.
Desweiteren ensteht keinerlei Schaden aufgrund von
Kurzschlüssen oder falschen Verbindungen.
Die BOX ist ein robuster Behälter aus Metall, der eine
Schale mit allen Kugeln enthält.
Die BOX öffnet sich nur, wenn ein Spielbeginn (START)
durch das MICRO32 gesteuert wird und erlaubt dem
Spieler somit die Schale zu entnehmen. Bei Spielende,
w e n n d i e S c h a l e m i t A L L E N K u g e l n i n d i e B O X
zurückgeführt und die Tür geschlossen wurde (fehlt eine
Kugel, schließt die Tür nicht), stoppt das MICRO32 die
Zeitzählung und zeigt dem Benutzer das Spielende an,
indem das rote Led auf der Taste des entsprechenden
Tisches aufleuchtet.
Das Verbindungsschema wird in ABB. 2 angezeigt.
Die 230 Vac-Versorgung des CONTROL-BALL muß sich
auf der gleichen Versorgungsleitung des MICR032
6 5 4 3 2 1
1
2
2
3
BOX
SICHERUNG T 315mA 250 Vac
COMMON-BOX
230 Vac 250mA
Versorgung
CONTROL-BALL
b e f i n d e n , s o d a ß b e i d e s i e m i t d e m g l e i c h e n
Hauptschalter ein- oder ausgeschatet werden.
Die Kugel BOXEN, auch wenn sie mit einem getrennten
System von 24 Volt funktioneren, sind im Inneren mit
faston ausgestattet, zur Verbindung mit der Erdanlage.
Es sind BOXEN für alle Spieltypen erhältlich. Siehe Kapitel
"ARTIKELNUMMERN".
Auf der Karte der CONTROL-BALL zeigt ein rotes Led an:
Led leuchtend:
Led stets eingeschaltet:
Led ausgeschaltet:
CONTROL-BALL oder es liegt ein Defekt vor.
Mit dem CONTROL-BALL können auch einfache Behälter
v e r b u n d e n w e r d e n , f ü r K u g e l n , b e i d e n e n d a s
Herausziehen der Schale, das Öffnen eines Mikro-
schalters bewirkt.
In diesem Fall erfolgt der Spielstart automatisch, sobald
die Schale entnommen wird.
Wird gewünscht, daß dieser automatische START ein
CLUB-Start ist, kann dies vor oder innerhalb von einer
M i n u t e n a c h d e m H e r a u s z i e h e n d e r S c h a l e d u rch
D r ü c k e n v o n S T A R T- C L U B u n d d a n a c h d e r
entsprechenden Nummer, gesteuert werden.
Die beiden Drähte des Mikro-schalters werden wie die
beiden Drähte der BOX verbunden.
ANMERKUNG
Das Gehäuse von CONTROL-LAMP und CONTROL-BALL
sind in Material Klasse: IEC 650.
Schutz vor Kurzschluss und indirekten Kontakten für alle
Geräte, falls nicht in der elektrischen Anlage vorhanden,
sind Kundenseits zu besorgen.
Der Hersteller haftet nicht für Schäden, die durch
u n s a c h g e m ä s s e B e h a n d l u n g a n s e i n e n G e r ä t e n
entstehen.
20
SERIAL
230V
Verbindung
zum MICRO32
Die Verbindung mit dem MICRO32 ist ok
keineVerbindung mit dem
MICRO32 vorhanden
es fehlt die Versorgung zur
