2.4 MINDESTABSTÄNDE
2.4.1

Abstand von brennbaren oder entflammbaren

Materialien
Das Gerät nicht in der Nähe von brennbaren Materialien, ent-
▶
flammbaren Bauteilen oder Brennstoffen aufstellen, gemäß der

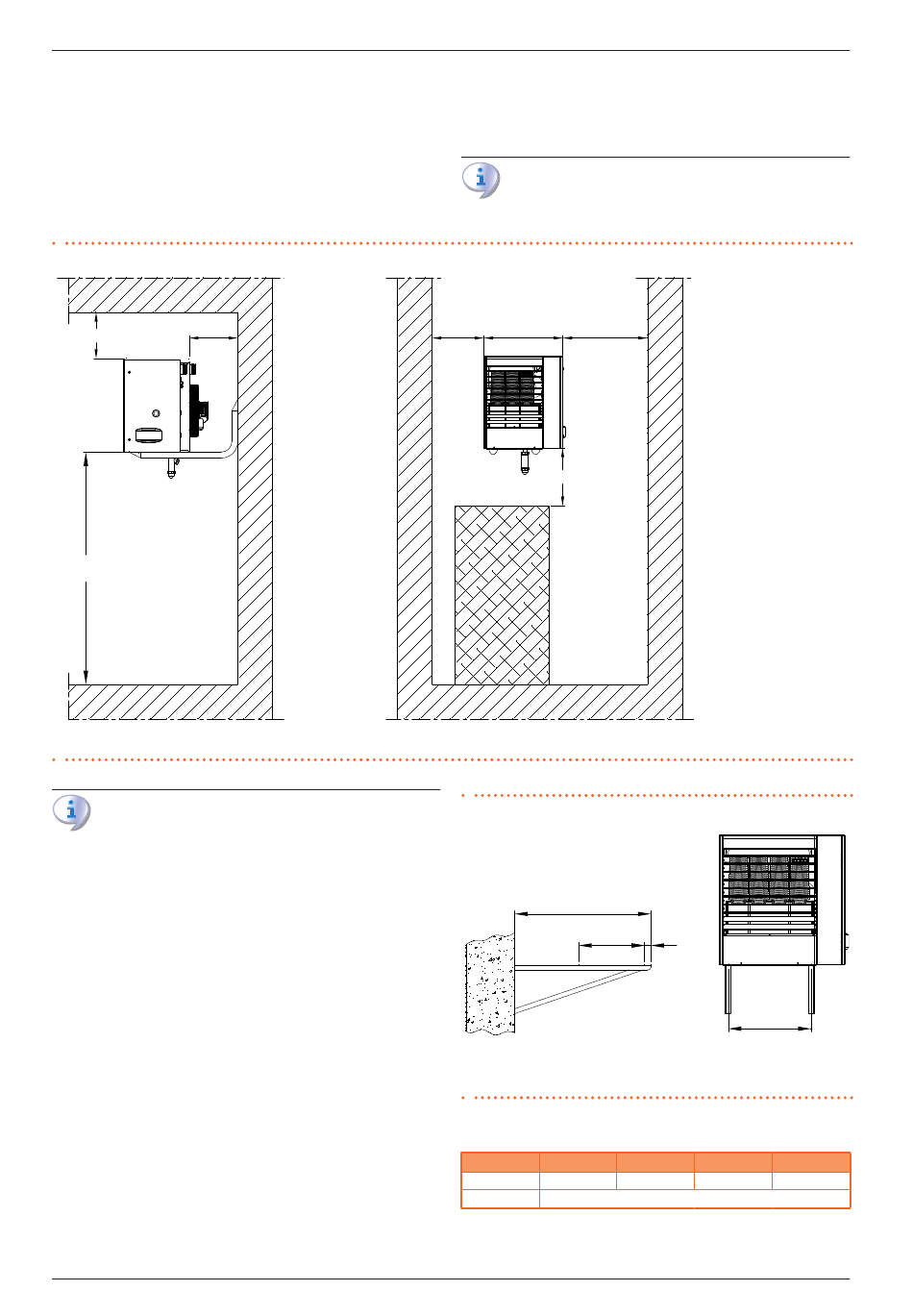

Abbildung 2.2 Mindestabstände
>350 mm
>400 mm
< 3,5 m
> 2,5 m
A Breite des Warmlufterzeuger
Der optimale Bodenabstand bis zur Basis des
Warmlufterzeugers beträgt 2,5 - 3,5 m (siehe Abbildung
2.2 S. 15 ). Von Bodenhöhen unter 2,5 m wird abgeraten.
2.5

WANDKONSOLE

Robur als Zubehör werden einfach zu montierende Wandkonsole ge-
liefert, die speziell für die Heizgeräte der G Serie entwickelt wurden
und welche die Phase der Befestigung an der Wand vereinfachen.
Die folgenden Wandkonsole sind erhältlich:
O19800020 drehbare Wandkonsole (Modelle G30, G45)
▶
O19800024 drehbare Wandkonsole (Modell G60)
▶
O19800028 drehbare Wandkonsole (Modell G100)
▶
OSTF009 Wandkonsole 1,4 m lang
▶
Alle Wandkonsole werden mit Schrauben und Montageplatte
geliefert.
Die Montageanleitungen für die Wandkonsole entnehmen Sie bitte
den entsprechenden Gebrauchsanweisungen.
Wenn Sie dieses Zubehör nicht verwenden möchten, siehe
Abbildung 2.3 S. 15 .
Die Gerät wird mit 4 Muttern M10 auf der Konsole befestigt.
Handbuch für Installation, Betrieb und Wartung – G Warmlufterzeuger
geltenden Normen.
2.4.2 Freiraum um das Gerät
Die Mindestabstände werden für die Sicherheit, den Betrieb
und die Wartung benötigt.
A A
>200 mm
>500 mm
B
B Objekt oder Struktur unter dem Warmlufterzeuger
Abbildung 2.3 Installation auf Wandkonsolen
B
405
A Achsabstand zwischen den Befestigungspunkten des Warmlufterzeugers
B Breite der Wandkonsole
Tabelle 2.1 Abmessungen der Wandkonsole für Warmlufterzeuger
G30
A 370
B
Transport und Aufstellung
40
A
G45 G60 G100
370 510 1010
840
