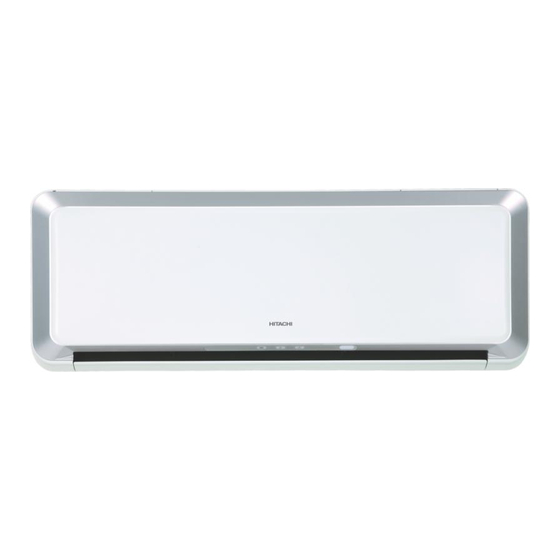

Hitachi RAK-25QXA Installationshandbuch

NUR FÜR WARTUNGSPERSONAL
SPLIT-KLIMAANLAGE
INSTALLATIONSHANDBUCH
RAK-25QXA
RAK-35QXA
Innengerät
RAK-50QXA
SICHERHEITSHINWEISE
Lesen Sie die folgenden Sicherheitshinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.
G
Die Inhalte dieses Abschnitts sind für die Gewährleistung der Sicherheit unerlässlich. Achten Sie besonders auf die folgenden
G
Symbole:
! WARNUNG ........ Ein falsches Vorgehen bei der Installation kann schwere oder tödliche
Verletzungen zur Folge haben.
! VORSICHT ......... Eine unsachgemäße Installation kann schwerwiegende Folgen haben.
Überprüfen Sie den ordnungsgemäßen Betrieb des Geräts nach der Installation. Erklären Sie dem Kunden gemäß der
Beschreibung im Benutzerhandbuch, wie das Gerät ordnungsgemäß betrieben wird.
Beauftragen Sie Ihren Händler oder einen qualiÀ zierten Techniker mit der Installation des Geräts. Wenn Sie das Gerät selbst
G
installieren, kann es zu Wasserlecks, Kurzschlüssen oder einem Brand kommen.
Beachten Sie bei der Installation die Anweisungen im Installationshandbuch. Eine unsachgemäße Installation kann zu Was-
G
serlecks, Stromschlägen und einem Brand führen.
Stellen Sie sicher, dass die Geräte nur an Stellen montiert werden, die das Gerätegewicht vollständig tragen können. An-
G
dernfalls könnten die Geräte herunterfallen und eine Gefahr darstellen.
Beachten Sie bei allen elektrischen Arbeiten die Vorschriften zur Elektroinstallation sowie die im Installationshandbuch be-
G
schriebenen Methoden. Verwenden Sie nur für Ihr Land zugelassene Stromkabel.
Verwenden Sie das spezielle Verbindungskabel, um das Innengerät mit dem Außengerät zu verbinden. Stellen Sie sicher,
G
dass alle Anschlüsse fest sitzen, nachdem die Leiter des Kabels mit den entsprechenden Anschlussklemmen verbunden
wurden. Ein nicht ordnungsgemäßer Anschluss oder lockere Kontakte können Überhitzung und Feuer zur Folge haben.
Verwenden Sie die angegebenen Komponenten für die Installationsarbeiten. Andernfalls können die Geräte herunterfallen,
G
oder es kann zu Wasserlecks, Stromschlägen und Feuer kommen.
Verwenden Sie ausschließlich die angegebenen Rohrleitungen für R410A. Die Verwendung anderer Leitungen kann defekte
G
Kupferleitungen oder Störungen zur Folge haben.
Bei der Installation oder beim Ausbau einer Klimaanlage ist nur das vorgegebene Kältemittel (R410A) zulässig – es darf
G
keine Luft oder Feuchtigkeit im Kühlkreislauf verbleiben. Andernfalls kann der Druck im Kühlkreislauf übermäßig ansteigen,
so dass es zu einer Rissbildung kommen kann.
Sorgen Sie für eine gute Belüftung, falls ein Kältemittelleck während der Arbeit auftritt. Bei Kontakt von Kältemittelgas mit
G
Feuer können giftige Dämpfe entstehen.
Vergewissern Sie sich nach Abschluss der Installation, dass kein Kältemittelleck vorhanden ist. Falls Kältemittel in den Raum
G
austritt und mit Feuer in Kontakt kommt (z. B. durch Heizlüfter oder Gasheizgebläse) können giftige Dämpfe entstehen.
Nicht autorisierte Veränderungen an der Klimaanlage können gefährlich sein. Im Falle einer Funktionsstörung wenden Sie
G
sich an einen Techniker oder Elektriker, der für die Installation und Wartung von Klimaanlagen qualiÀ ziert ist. Unsachgemäße
Reparaturarbeiten können zu Wasserlecks, Stromschlägen, Feuer usw. führen.
Ein Trennschalter oder eine Sicherung (16 A, träge) muss installiert sein. Ohne Trennschalter oder Sicherung besteht die Gefahr
G
eines Stromschlags.
Für die Stromversorgung des Außengeräts muss ein Hauptschalter mit einem Kontaktabstand von mehr
als 3 mm installiert werden.
Installieren Sie das Gerät nicht in der Nähe von Orten, an denen sich entzündbare Gase beÀ nden.
G
Das Außengerät kann in Brand geraten, wenn entzündbare Gase in seiner Nähe entweichen.
Stellen Sie bei der Installation des AbÁ ussschlauchs einen ungehinderten WasserÁ uss sicher.
G
Die Rohrleitungen müssen mit maximal 1 m Abstand zwischen den Halterungen befestigt werden.
G
1
Installation der Montageplatte, Wanddurchführung und Installation
des Rohrschutzes
VORSICHT
!
Das Wasser im Wasserbehälter des Innengeräts kann links am Gerät abgelassen werden.
G
Daher muss die Aufhängevorrichtung horizontal oder leicht in Richtung des AbÁ ussschlauchs
geneigt montiert werden. Andernfalls kann Kondenswasser aus dem Wasserbehälter über-
laufen.
Direktmontage an der Wand
Nutzen Sie Träger in der Wand, um die Montageplatte sicher zu befestigen.
G
80
50
795
Kennzeichnung
Schraube für Montageplatte
Mehr als 4 Schrauben
verwenden.
Installationsverfahren und Vorsichtsmaßnahmen
Vorgehensweise zur Befestigung der Montageplatte.
G
1. Bohren Sie Löcher in 2. Setzen Sie Dübel in die
die Wand. (Wie unten Löcher ein. (Wie unten
abgebildet) abgebildet)
Wand
1 Aufhängevor-
richtung
2 Schraube
32 mm
Wand
Vorgehensweise zur Befestigung der Fernbedienungshalterung
G
1. Bohren Sie Löcher in 2. Setzen Sie Dübel in die
die Wand. (Wie unten Löcher ein. (Wie unten
abgebildet) abgebildet)
Wand
3 Fernbedienungs-
halterung
5 Schraube
20 mm
Dübel
Wanddurchführung und Installation des Rohrschutzes
Bohren Sie ein Loch mit
G
Innen
65 mm Durchmesser in die
Wand, das zur Außenseite
Mit Kitt
hin leicht abfällt. Bohren
abdichten Mit Kitt
Sie in einem kleinen Win-
abdichten
kel in die Wand.
Schneiden Sie den Rohr-
G
schutz entsprechend der
Wandstärke zu.
Spalten in der Rohrschutz-
G
hülse müssen vollstän-
dig mit Kitt abgedichtet Rohrschutz WAND
werden, damit kein Re-
genwasser in den Raum
Rohrschutzhülse
eindringen kann.
< >
IA1009: A
Lesen Sie die Installationsanleitung sorgfältig durch, ehe
G
Sie mit dem Einbau beginnen.
Kunden sollten von ihrem Händler über die korrekte
G
Vorgehensweise zur Installation informiert werden.
Für die Installation benötigte
Werkzeuge
Schraubendreher Maßband
G G
Bohrmaschine mit Löchsäge ø 65 mm
G
( 4 mm) Schraubenschlüssel (14, 17, 22, 26, 27 mm)
G
Gasdetektor Rohrschneider Abdichtkitt
G G G
Zange Bördelwerkzeug
G G
WARNUNG
!
VORSICHT
!
2
Installation des Innengeräts
VERTIKALE ROHRVERLEGUNG
Vorbereitung
Schließen Sie das Verbindungskabel an.
G
Ziehen Sie die Rohrleitung, das Verbindungskabel und den
G
AbÁ ussschlauch heraus.
Installation
Der obere Teil des Innengeräts wird an der Montageplatte eingehängt.
G
Der Ansatz am unteren Teil des Innengeräts wird an der Montageplatte eingehängt.
G
Montageplatte
77
Rohrschutz
82
Waagerechte
Drücken Sie die mit PUSH gekennzeichne-
G
Montageplatte
ten Bereiche an der Unterseite des Innenge-
räts ein, und ziehen Sie die Bodenplatte zu
sich hin. Dadurch lösen sich die Klemmen
von der fest installierten Platte.
(Die PUSH-Bereiche zum Eindrücken sind
in dieser Abbildung durch zwei Pfeile ge-
kennzeichnet.)
Öffnung für Rohrleitung
HORIZONTALE ROHRVERLEGUNG
3. Befestigen Sie die Montageplatte
Vorbereitung
mit 4,1 x 32 mm-Schraube.
(Wie unten abgebildet)
Wechseln des AbÁ ussschlauchs und Installationsverfahren.
Decke
Tauschen Sie bei der horizontalen Rohrverlegung die Positionen von AbÁ ussschlauch und AbÁ uss-
G
kappe wie unten abgebildet aus. Führen Sie den AbÁ ussschlauch ein, bis sich das Isoliermaterial
mehr als
Dübel auffaltet.
50 mm
Ziehen Sie die AbÁ usskappe mit einer Zange ab.
G
(Auf diese Weise lässt sich die AbÁ usskappe leichter entfernen.)
Schraube 4,1 x 32 mm
VORSICHT
!
WARNUNG
!
Außen
2 ~ 5 mm
Achten Sie darauf, dass
das Kabel nicht mit Metall
in der Wand in Berührung
kommt. Verwenden Sie den
Verwenden Sie bei der horizontalen oder vertikalen Rohrverlegung
Rohrschutz, wenn das Kabel G
ein Messer, um Öffnungen wie in der Abbildung dargestellt herzu-
durch die Wand geführt wird,
stellen. Glätten Sie anschließend die Ränder der Öffnungen mit
um mögliche Schäden durch
einer Feile.
Mäuse zu verhindern.
Wenn die Öffnung nicht voll-
ständig abgedichtet ist, kann Rohrhalte-
rung
Luft mit hoher Luftfeuchtig-
keit von außen hineinströ-
men und Kondenswasser
heruntertropfen.
AUSWAHL DES MONTAGEORTS
Das Gerät sollte an einer stabilen, vibrationsfreien Position angebracht werden, die das Gerätegewicht vollständig tragen kann.
G
Es dürfen sich keine Wärmequellen in der Nähe beÀ nden, und der Luftauslass darf nicht blockiert sein.
G
Die Mindestabstände von oben, rechts und links sind in der nachfolgenden Abbildung dargestellt.
G
Der Standort muss so beschaffen sein, dass Wasser problemlos abgelassen werden kann und die Leitungsverbindung mit dem Außengerät
G
Messer Säge
möglich ist.
G G
Inbusschlüssel
Um elektrische Störungen zu vermeiden, sollte das Gerät sowie die Fernbedienung in einem Abstand von mindestens einem Meter zu Radio,
G G
Fernseher und Wechselrichter-Glühlampen aufgestellt werden.
Um Fehler bei der Signalübertragung von der Fernbedienung zu vermeiden, halten Sie mit der Fernbedienung einen möglichst großen Abstand
G
Vinylklebeband
zu Hochfrequenzmaschinen und drahtlosen Hochleistungssystemen ein.
G
Die Einbauhöhe für das Innengerät muss mindestens 2,3 m betragen.
G
Komponenten des Innengeräts
Nr. Artikel
Montageplatte
1
Schraube für Montageplatte
2
( 4 , 1 x 3 2 )
Fernbedienungshalterung
3
AAA-Batterien
4
Schraube für
Fernbedienungshalterung
5
( 3 , 1 x 1 6 )
Fernbedienung
6
LuftreinigungsÀ lter
7
Das Verbindungsrohr sollte unabhängig
G
von seiner Größe vollständig mit Rohriso-
lierung abgedeckt und anschließend mit
Vinylklebeband umwickelt werden. (Die
Umwicklung mit Vinylklebeband schützt
die Isolierung vor Beschädigung.)
Montageplatte
1
Ziehen Sie den unteren Teil des
Heben Sie das
Kühlleitung
Gerätegehäuse Innengeräts nach außen, um zu
an und drücken
überprüfen, ob das Gerät an der
Sie es dann
Montageplatte eingehängt ist.
nach unten.
Bei unsachgemäßer Installation
kann es zu Vibrationen und
2
Geräuschentwicklung kommen.
AbÁ ussschlauch Verbindungskabel
Ansatz
ABNEHMEN DES INNENGERÄTS
Bereiche zum Eindrücken (PUSH)
AbÁ usskappe AbÁ ussschlauch
AbÁ usskappe
AbÁ ussschlauch
Bis hier einsetzen
Bis hier einsetzen
Bei nicht ordnungsgemäßem Einsetzen kann Kondenswasser
austreten.
HORIZONTALE UND VERTIKALER ROHRVERLEGUNG –
ÖFFNUNGEN HERSTELLEN
Drehen Sie die Rohrleitung und halten Sie dabei die
Leitung nach dem
G
Herunterbiegen Rohrhalterung im unteren Bereich mit der Hand fest.
nach oben ziehen
( Beachten Sie die folgenden Punkte und holen Sie die Genehmigung des Kunden ein, ehe Sie
mit der Installation beginnen).
WARNUNG
!
VORSICHT
!
Länge des Innengerät-
Verbindungskabels
Anz.
1
6
Installation des Innengeräts (Abbildung)
1
Achten Sie
darauf, alle
2
mehr als 100 mm
Öffnungen und
Spalten mit Kitt
abzudichten.
2
1
1
Anschluss des isolierten AbÁ ussschlauchs.
Innendurchmesser 16 mm
Verwenden Sie isolierten AbÁ ussschlauch für die Ver-
legung der Innenleitungen (handelsübliches Produkt).
INSTALLATION DER KÜHLLEITUNGEN NACH DEM ANSCHLIESSEN
Die Kühlleitungen müssen so angepasst werden, dass sie
G
in die Wandöffnung passen, und dann für den Anschluss
vorbereitet werden.
Die Klemmen der beiden angeschlossenen Leitungen müs-
G
sen mit einer für den Klemmenanschluss vorgesehenen
Isolierung abgedeckt werden. Anschließend werden die
Leitungen mit Rohrisolierung umhüllt.
Schließen Sie das Verbindungskabel an, nachdem Sie
G
Verbindungskabel, Rohrlei-
die Abdeckung des Schaltkastens entfernt haben. (Siehe
tungen und AbÁ ussschlauch
ANSCHLUSS DES STROMKABELS.)
müssen mit Vinylklebeband
Richten Sie die Komponenten aus und verstauen Sie das
zusammengebunden werden.
G
Verbindungskabel und die Kühlleitungen im verfügbaren
Platz unter dem Innengerät. Sichern Sie die Leitungen mit
einem Leitungshalter.
VORSICHT
!
Rohrisolierung (muss alle 120 mm mit Vinylklebeband umwickelt sein).
Die Befestigung des Leitungshalters ist an zwei Stellen
G
möglich. Wählen Sie die günstigere Position.
ANSCHLUSS DER KÜHLLEITUNG WÄHREND DER
INSTALLATION DES INNENGERÄTS
Vorbereitung für die Installation der Kühlleitungen
Die Kühlleitungen und das Verbindungskabel werden
G
umgeformt und angeschlossen.
Die Position der Kühlleitungsenden ist durch das Symbol
G
„ " gekennzeichnet.
0,85 m
Installation
Hängen Sie das Innengerät an der Montageplatte ein. Drücken Sie
den unteren Geräteteil mit Hilfe der Stütze an der Rückseite des
Innengeräts um 15 cm nach vorne.
Führen Sie den AbÁ ussschlauch durch die Wandöffnung.
G
Umhüllen Sie die Kühlleitungen nach ihrem Anschluss mit Rohri-
G
solierung.
Schließen Sie das Verbindungskabel an, nachdem Sie die Abde-
G
ckung des Schaltkastens entfernt haben. (Siehe ANSCHLUSS DES
STROMKABELS.)
Nach dem Ausrichten der Komponenten werden das Verbindungs-
G
kabel und die Kühlleitungen in den verfügbaren Platz im Innengerät
platziert.
Der Ansatz des Innengeräts muss an der Montageplatte eingehängt
G
werden.
Rohrwärmeisolierung
Verbindungskabel
Kühlleitung
3
Installation des Abfl ussschlauchs
Nach oben Ansammlung von
Öffnungen
gebogen Kondenswasser
Die Seite für die Installation des AbÁ ussschlauchs kann frei gewählt werden (rechts
!
oder links). Stellen Sie bei der Installation des Innengeräts einen ungehinderten
KondenswasserÁ uss sicher. (Durch Unachtsamkeit kann es zu Wasserlecks
VORSICHT
kommen.)
Richtung der Rohrleitungen
Sechs Richtungen sind zulässig: hori-
zontal im rechten Winkel zum Gerät,
Horizontal im
rechten Winkel vertikal nach unten von der rechten
zum Gerät Seite, horizontal nach außen von der
rechten Seite und horizontal nach links.
Biegen Sie die Rohrleitung an der linken
Anschluss
Geräteseite nicht nach unten.
VORSICHT
!
•
Die Einbauhöhe für das Innengerät
muss mindestens 2,3 m betragen.

mehr als 50 mm

mehr als 100 mm
mindestens 2.300 mm
Dübel
Die Innenleitungen sollten durch
die mitgelieferte Rohrisolierung
ausreichend isoliert sein. (Sollte
die Isolierung nicht ausreichen,
verwenden Sie ein anderes
handelsübliches Produkt.)
AbÁ uss-
schlauch
Verbindungskabel
Rohrleitung
VORSICHT
!
Das Gummiband zur Befesti-
G
gung der Isolierung darf nicht
zu fest angezogen werden,
da sonst die Wärmeisolation
beschädigt wird und es zu
Kondenswasserbildung kom-
men kann.
Rohrleitung Zu fest angezogenes Gummiband
VORSICHT
!
Kunststoffkern nach dem
G
Bördeln einpassen, um das
Eindringen von Kunststoff-
spänen in die Leitungen zu
verhindern.
weniger als
5 mm
Mit kleinem Radius zu
einem Bogen biegen
Ansatz
Haken
ca. 15 cm
Ziehen Sie diesen Teil
Rohrschutz
während des Anschlus-
AbÁ ussschlauch
ses der Kühlleitungen
nach vorne, um die Ar-
beit zu erleichtern.
Verbindungskabel
Halter Anschlussstelle
VORSICHT
!
Achten Sie darauf,
dass der Abfluss-
schlauch fest ange-
Ansammlung von
Kanal
schlossen und nicht
Kondenswasser
geknickt ist.
