Trox Technik EK-01-Serie Montage- Und Inbetriebnahme Anleitung

Trox Technik EK-01-Serie Montage- Und Inbetriebnahme Anleitung

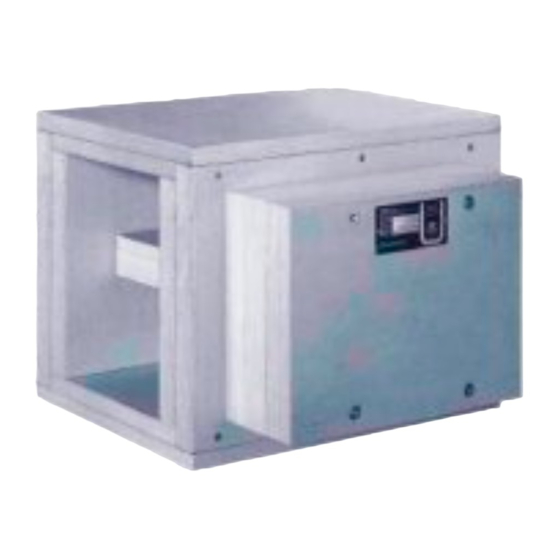

Entrauchungsklappen
TROX GmbH
Heinrich-Trox-Platz
D-47504 Neukirchen-Vluyn
Telefon +49(0)28 45 / 2 02- 0
Telefax +49(0)28 45 / 2 02- 2 65
E-Mail trox@trox.de
www.trox.de
Achtung!
Die Funktionssicherheit ist vom Eigentümer oder
Betreiber zu gewährleisten.
Die Entrauchungsklappen sind zur Inbetriebnahme und
nach der Inbetriebnahme regelmäßig auf ihre Funktions-
sicherheit zu prüfen. Ergeben zwei im Abstand von
6 Monaten aufeinanderfolgende Prüfungen keine funk-
tionsbeeinträchtigenden Mängel, brauchen die Prüfungen
nur noch jährlich durchgeführt werden.
Die allgemeinen Instandhaltungsrichtlinien entsprechend
DIN 31051 sind zu beachten.
Wand- und Deckenausführungen entsprechend der
Norm bzw. den Angaben des Herstellers und den
Angaben der allgemeinen bauaufsichtlichen Zulassung.
Vor dem Einbau
– Entrauchungsklappe auf Transportschäden überprüfen
– Zulassungs-Nr. überprüfen und Montage-, Inbetrieb-
nahme- und Instandhaltungsanweisung beachten
Arbeiten dürfen nur von Fachkräften durchgeführt werden
Allgemeine UV-Vorschriften beachten
Je nach Einbausituation müssen zur Instandhaltung Re-
visionsöffnungen in den anschließenden Entrauchungs-
leitungen angeordnet werden.
Für die elektrische
Verdrahtung muss der
Deckel der Motorver-
kleidung demontiert
werden. Hierzu ist ein
Mindestabstand von
400 mm zur an-
grenzenden Wand bzw.
Decke vorzusehen.

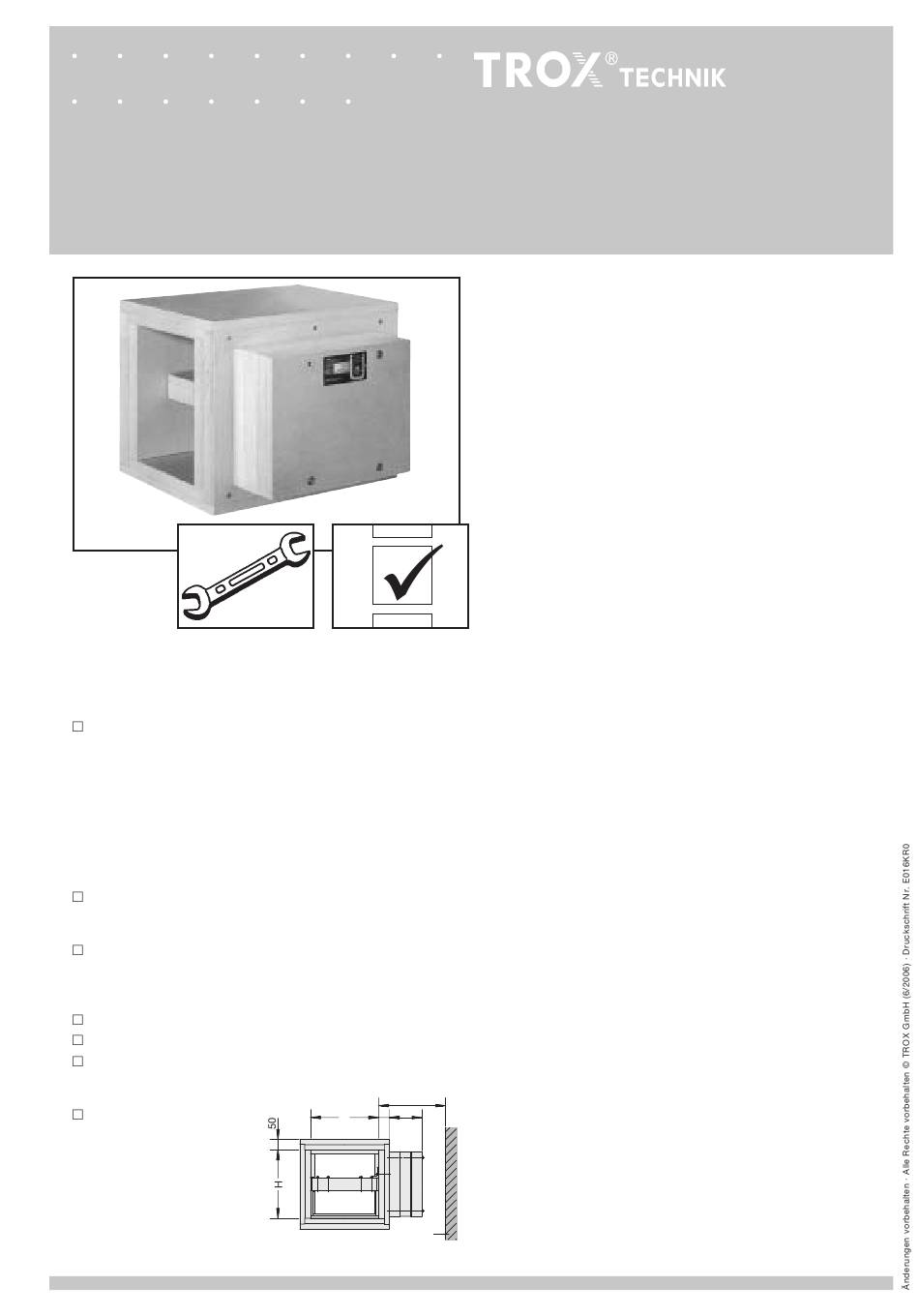

Montage-, Inbetriebnahme- und
Instandhaltungsanweisung für
Entrauchungsklappen der Serie EK-01
MI-4/9/D/5.1
Montage,- Inbetriebnahme- und Instandhaltungsanweisung
MI-4/9/D/5.1
für den Einbau von Entrauchungsklappen der
Serie EK-01 mit Zulassungs-Nr. Z-78.2-13
– in Massiv-Wänden und -Decken
– in Gips-Wandbauplatten
– direkt vor Massiv-Wänden und -Decken
– in leichten Trennwänden mit Metallständer
– in leichten Trennwänden ohne Metallständer
– an oder zwischen Entrauchungsleitungen
Entrauchungsklappen sind zulassungspflichtige
Bauteile. Für die Übergabe an den Bauherrn wird eine
gültige allgemeine bauaufsichtliche Zulassung be-
nötigt.
Inhaltsverzeichnis:
Anleitung zur Montage
– Einbau und Montagefolge für den Einbau
in Massiv-Wänden und -Decken
sowie in Gips-Wandbauplatten
– Einbau und Montagefolge für den Einbau
direkt vor Massiv-Wänden und -Decken
– Einbau und Montagefolge für den Einbau
in leichten Trennwänden mit Metallständer
– Einbau und Montagefolge für den Einbau
in leichten Trennwänden ohne Metallständer
– Einbau und Montagefolge für den Einbau
an oder zwischen Entrauchungsleitungen
– Abhängungen
– Gewichtstabelle · Allgemeine Hinweise
Anleitung zur Inspektion,
Wartung und Instandsetzung
Inbetriebnahme- und Instandhaltungsprotokoll
(auf Wunsch erhältlich)
min. 400
150
50
B
Wand
bzw. Decke
1
Seite 2
Seite 5
Seite 6
Seite 7
Seite 8
Seite 9
Seite 10
Seite 11
Anlage
loading

Inhaltszusammenfassung für Trox Technik EK-01-Serie

  • Seite 1 Montage-, Inbetriebnahme- und TROX GmbH Instandhaltungsanweisung für Heinrich-Trox-Platz D-47504 Neukirchen-Vluyn Entrauchungsklappen der Serie EK-01 Telefon +49(0)28 45 / 2 02- 0 Telefax +49(0)28 45 / 2 02- 2 65 E-Mail trox@trox.de MI-4/9/D/5.1 www.trox.de Montage,- Inbetriebnahme- und Instandhaltungsanweisung MI-4/9/D/5.1 für den Einbau von Entrauchungsklappen der Serie EK-01 mit Zulassungs-Nr.
  • Seite 2 Montage-, Inbetriebnahme- und Instandhaltungsanweisung für Entrauchungsklappen der Serie EK-01 MI-4/9/D/5.1 Bild 1.1 Einbau in Massiv-Wänden und -Decken sowie in Gips-Wandbauplatten Einbau – auch mit senkrecht stehender Drehachse der Absperrklappe – in Wänden aus Mauerwerk nach DIN 1053 mit einer Mindestdicke von 115 mm, in Wänden aus Beton, Porenbeton und Leichtbeton mit einer Mindestdicke von 100 mm, in Wänden aus Gips-Wandbauplatten nach DIN 18163 für Rohdichten ≥...
  • Seite 3 Montage-, Inbetriebnahme- und Instandhaltungsanweisung für Entrauchungsklappen der Serie EK-01 MI-4/9/D/5.1 Bild 1.4 Montagefolge Umlaufende Spalte „s > 25 mm“ zwischen der Einbauöffnung und der Entrauchungsklappe müssen mit Mörtel der Gruppe II oder III nach DIN 1053, Gipsmörtel, Beton oder zugelassenem Brandschutzmörtel ausgefüllt werden Auf Spalte „s“...
  • Seite 4 Montage-, Inbetriebnahme- und Instandhaltungsanweisung für Entrauchungsklappen der Serie EK-01 MI-4/9/D/5.1 Bild 1.8 Montagefolge In schwer zugänglichen Einbauöffnungen dürfen die umlaufenden Spalte „s“ einseitig, zweiseitig oder drei- seitig in Kombination mit einer Ausmörtelung Pos. mit Mineralwolle Pos. entsprechend Bild 1.8 aus- gefüllt werden Die Entrauchungsklappen dürfen auch direkt nebenein- ander oder übereinander entsprechend Bild 1.9 ange-...
  • Seite 5 Montage-, Inbetriebnahme- und Instandhaltungsanweisung für Entrauchungsklappen der Serie EK-01 MI-4/9/D/5.1 Bild 2.1 Einbau direkt vor Massiv-Wänden und -Decken Einbau – auch mit senkrecht stehender Drehachse der Absperrklappe – direkt vor Wänden aus Mauerwerk nach DIN 1053 mit einer Mindestdicke von 115 mm, direkt vor Wänden aus Beton mit einer Mindestdicke von 100 mm und direkt vor Decken aus Beton mit einer Mindestdicke von 100 mm.
  • Seite 6 Montage-, Inbetriebnahme- und Instandhaltungsanweisung für Entrauchungsklappen der Serie EK-01 MI-4/9/D/5.1 Bild 3.1 Einbau in leichten Trennwänden mit Metallständer Einbau – auch mit senkrecht stehender Drehachse der B + 150 Absperrklappe – in Leichtbau-, Montage- und beidseitig ≤ 625 ≤ 625 beplankten Schachtwänden mit Metallständer (entspre- chend dem bauaufsichtlichem Verwendungsnachweis).
  • Seite 7 Montage-, Inbetriebnahme- und Instandhaltungsanweisung für Entrauchungsklappen der Serie EK-01 MI-4/9/D/5.1 W ≥ 40 mm Bild 4.1 Einbau in leichten Trennwänden ohne Metallständer Einbau – auch mit senkrecht stehender Drehachse der Absperrklappe – in mindestens 40 mm dicken Feuerschutz- Trennwänden aus Kalziumsilikat-Bauplatten ohne Abhängung Metallständer gemäß...
  • Seite 8 Montage-, Inbetriebnahme- und Instandhaltungsanweisung für Entrauchungsklappen der Serie EK-01 MI-4/9/D/5.1 Bild 5.1 Einbau an feuerwiderstandsfähigen Leitungen 1. Einbau an feuerwiderstandsfähigen Leitungen mit horizontaler Leitungsführung Bei horizontaler Leitungsführung muss die Ent- rauchungsklappe abgehängt werden, Abhängungen siehe Seite 9 Entrauchungsklappe und Entrauchungsleitung in lei- tungseigener Bauart gemäß...
  • Seite 9 Montage-, Inbetriebnahme- und Instandhaltungsanweisung für Entrauchungsklappen der Serie EK-01 MI-4/9/D/5.1 Bild 6.1 Abhängungen Bild 6.1 Entrauchungsklappen müssen abgehängt werden: – in Massiv-Wänden mit Mineralwoll-Ausstopfung – in leichten Trennwänden mit Metallständer – in leichten Trennwänden ohne Metallständer – an horizontal geführten Leitungen Die mit einem * gekennzeichneten Positionen sind gemäß...
  • Seite 10 Montage-, Inbetriebnahme- und Instandhaltungsanweisung für Entrauchungsklappen der Serie EK-01 MI-4/9/D/5.1 Gewichtstabelle B in mm in mm 1003 1125 1262 1416 1500 in mm Zulässige Entrauchungsleitungen Zugänglichkeit Entrauchungsklappen dürfen mit Entrauchungsleitungen Entrauchungsklappen müssen so eingebaut sein, dass eine verbunden werden, wenn diese Baustoffe der Klasse A1 innere Besichtigung, Reinigung und Instandsetzung in ein- nach DIN 4102-1, Ausgabe Mai 1998, bestehen.
  • Seite 11 Montage-, Inbetriebnahme- und Instandhaltungsanweisung für Entrauchungsklappen der Serie EK-01 MI-4/9/D/5.1 Bild 7.1 Inspektion zur Inbetriebnahme – Entrauchungsklappe auf Beschädigung und sach- gerechten Einbau überprüfen – Über die Steuereinrichtung Entrauchungsklappe öffnen und schließen – Erreichen der AUF- bzw. ZU-Stellung über die im Motor integrierten Endlagenschalter kontrollieren Wartung zur Inbetriebnahme –...
  • Seite 12 Montage-, Inbetriebnahme- und Instandhaltungsanweisung für Entrauchungsklappen der Serie EK-01 MI-4/9/D/5.1 Anschlussschema Motore Fabrikat Belimo, Typ BE... (ZU-Stellung) Der Antrieb der Entrauchungsklappen erfolgt über einen reversierbaren AUF/ZU-Motor. 1-Draht-Steuerung 2-Draht-Steuerung Die Motortypen BE..., SEL 1.90 und SEL 2.90 werden über eine 1-Draht-Steuerung (siehe Anschlussschema) angeschlossen;...
  • Seite 13 Montage-, Inbetriebnahme- und Instandhaltungsanweisung für Entrauchungsklappen der Serie EK-01 MI-4/9/D/5.1 Motortypen Technische Daten BE24-12-ST BE230-12 SEL 1.90 SEL 2.90 SEL 1.90 SLC AC 24 V, 50…60 Hz AC 230 V, 50…60 Hz AC 24 V, 50…60 Hz AC 230 V, 50…60 Hz AC 24 V in Nennspannung bzw.
  • Seite 14: Wartung

    TROX GmbH Inbetriebnahme- und Instandhaltungsprotokoll Heinrich-Trox-Platz D-47504 Neukirchen-Vluyn für Brandschutzklappen, Brandschutzventile Telefon +49(0)28 45 / 2 02- 0 Telefax +49(0)28 45 / 2 02- 2 65 und Entrauchungsklappen E-Mail trox@trox.de www.trox.de lfd. Nr.: ____________ Entrauchungsklappe . . . Klappen- bzw. Ventil-Nr. : _____________________________________________ Zulassungs-Nr.
  • Seite 15 TROX GmbH Inbetriebnahme- und Instandhaltungsprotokoll Heinrich-Trox-Platz D-47504 Neukirchen-Vluyn für Brandschutzklappen, Brandschutzventile Telefon +49(0)28 45 / 2 02- 0 Telefax +49(0)28 45 / 2 02- 2 65 und Entrauchungsklappen E-Mail trox@trox.de www.trox.de lfd. Nr.: ____________ Wartung / Instandsetzung, durchgeführt am: ___________________ 14.
