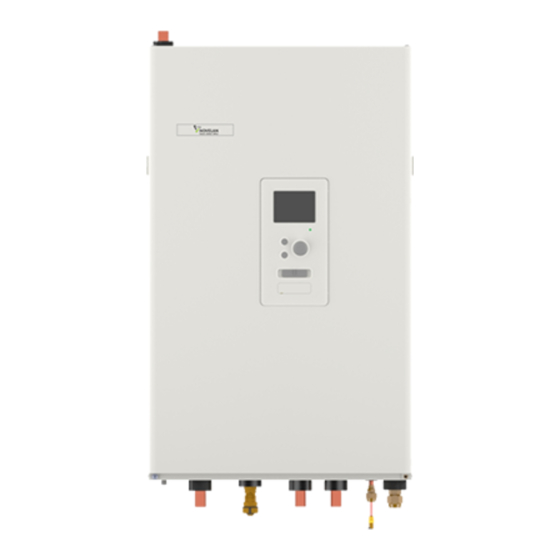

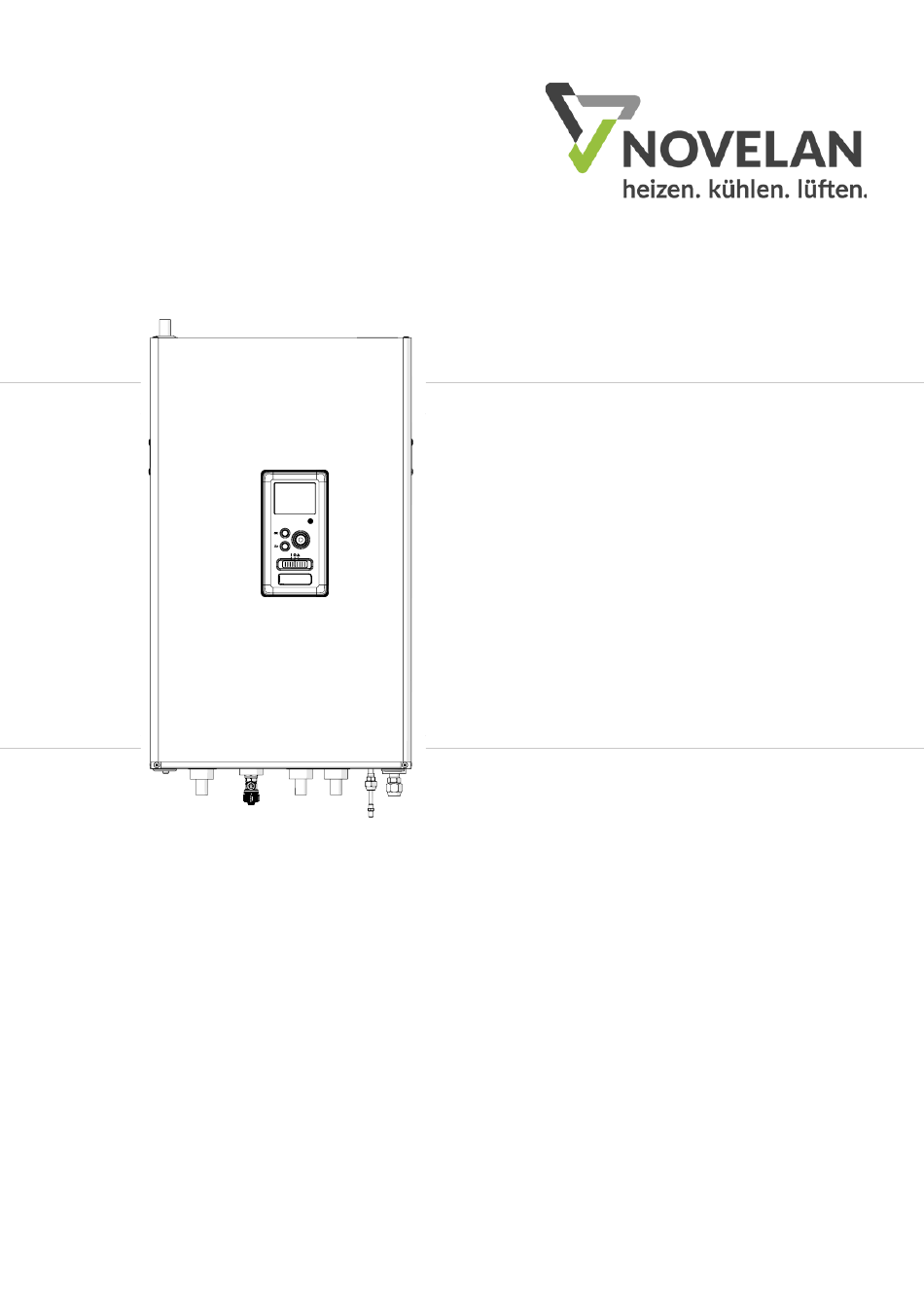

Novelan HV 6Split Montage- Und Betriebsanleitung
Zubehör für luft / wasser split wärmepumpen
Inhaltsverzeichnis
Quicklinks
Montage- und
Montage- und
Betriebsanleitung
Bedienungsanleitung
HV 6Split
HM 6Split
HV 12Split
HM 12Split
Zubehör für
Zubehör für
Luft / Wasser
Wasser-Systeme vom
Split Wärmepumpen
Typ Split
18.03.2021
30110
18.03.2021
Technische Änderungen vorbehalten | 83025903cDE | ait-deutschland GmbH
30108
Technische Änderungen vorbehalten | 83025900cDE | ait-deutschland GmbH
Inhaltsverzeichnis
Inhaltszusammenfassung für Novelan HV 6Split
- Seite 1 Montage- und Montage- und Betriebsanleitung Bedienungsanleitung HV 6Split HM 6Split HV 12Split HM 12Split Zubehör für Zubehör für Luft / Wasser Wasser-Systeme vom Split Wärmepumpen Typ Split 18.03.2021 30110 18.03.2021 Technische Änderungen vorbehalten | 83025903cDE | ait-deutschland GmbH 30108 Technische Änderungen vorbehalten | 83025900cDE | ait-deutschland GmbH...
-
Seite 3: Inhaltsverzeichnis
Lieferumfang ___________________________ 7 Menüsystem ___________________________37 3 Aufbau der Inneneinheit _________ 8 9 Steuerung __________________ 39 HV 6Split / HV 12Split _____________________ 8 Menü 1 - RAUMKLIMA ____________________39 Abmessungen und Rohranschlüsse ___________10 Menü 2 - BRAUCHWASSER _________________40 Menü 3 - INFO __________________________40 4 Rohranschlüsse ______________ 11... -
Seite 4: Wichtige Informationen
Wassertropfen geschützt ist. ©Novelan 2021 Symbole Seriennummer Die Seriennummer befindet sich im ACHTUNG Inneren des HV 6Split / HV 12Split, un- Dieses Symbol kennzeich- ter dem Bedienfeld und besteht aus net eine Gefahr für Personen 14 Ziffern. und das Gerät. -
Seite 5: Abfallentsorgung
Partikelfilter Sicherheitsventil Absperrventile Druck im Klimatisierungssystem Anschluss gemäß Prinzipskizze Brauchwasser Absperrventile Mischventil Sicherheitsventil Stromversorgung Kommunikationsverbindung Kreisschutz Sicherung, Inneneinheit Gebäudesicherung Außentemperaturfühler Raumfühler Stromwandler Sicherungsautomat Fehlerschutzschalter Thermostat auf Reservebetrieb setzen Sonstiges Verbunden mit HV 6Split Abschnitt 1 | Wichtige Informationen HV 12Split... -
Seite 6: Anlieferung Und Handhabung
Die Serie umfasst die folgenden separaten Modelle: Für die Installation des Gerätes muss die im Zubehör • HV 6Split - Gerät für den Einsatz mit der außen- beiliegende Wandhalterung verwendet werden Das Ge- einheit L 6Split. rät darf nur in senkrechter Stellung installiert werden. -
Seite 7: Aufstellungsort
Unterkante in Ihre Richtung klappen dann nach oben heben WARNUNG Nach der erneuten Montage der Verkleidung unbe- dingt den Schutzleiter anschließen. Temperaturfühler (3 St.) ACHTUNG Der Auslösedruck des Sicherheitsventils beträgt 3 bar. HV 6Split Abschnitt 2 | Anlieferung und Handhabung HV 12Split... -
Seite 8: Aufbau Der Inneneinheit
3 Aufbau der Inneneinheit HV 6Split / HV 12Split XL11 AA23 AA2:X4 BT30 K1A-K3A AA27 AA2:X15 AA2:X4 XL10 XL13 XL14 BT12 BT63 BT25 BT71 BT15 QN10 GP12 Abschnitt 3 | Aufbau der Inneneinheit HV 6Split HV 12Split... - Seite 9 Betriebsschalter BT71 Temp.fühler, Heizkreisrücklauf Kabeldurchführung hinten links Kabeldurchführung hinten rechts Kabeldurchführung unten links Kabeldurchführung unten rechts Typenschild Typenschild für den hydraulischen An- schluss Schild mit Seriennummer Schild mit Software-Seriennummer HV 6Split Abschnitt 3 | Aufbau der Inneneinheit HV 12Split...
-
Seite 10: Abmessungen Und Rohranschlüsse
XL11 XL10 XL13 XL14 Rohrverbindungen Anschluss, Heizmedium, Versorgung Ø22 mm für HV 6Split und HV 12Split, Anschluss, Heizmedium, Rücklauf Ø22 mm für HV 6Split und HV 12Split, Anschluss, Warmwasser Vorlauf Ø22 mm für HV 6Split und HV 12Split, XL10 Anschluss, Ablassventil GW1/2”... -
Seite 11: Rohranschlüsse
Rohrdurch- Abtauung Rohrdurch- befüllt wurde. Andernfalls können verschiedene Kompo- ser-Wärmepumpe messer (100 % Pum- messer nenten von HV 6Split / HV 12Split beschädigt werden. (mm) pleistung [l/s]) (DN) HV 6Split / Ausdehnungsgefäß 0,19 + L 6Split HV 12Split / Das Volumen des Ausdehnungsgefäßes muss mindestens... -
Seite 12: Pufferspeicher
Der in dieser Montage und Bedienungsanleitung ver- wendete Begriff „Heizsystem“ bezeichnet ein Heiz- oder Kühlsystem, das mit heißem oder kaltem Mittel von HV 6Split / HV 12Split zum Heizen oder Kühlen versorgt wird. Pufferspeicher Für die korrekte Funktionsweise muss das Volumen des Heizungssystems mindestens 10 l/kW betragen. -
Seite 13: Anschluss Der Inneneinheit
Anschluss der Inneneinheit Kondensatabführung Anschluss des Heizsystems HV 6Split / HV 12Split verfügt über einen Kondensat- Der Anschlüsse der Rohrleitungen erfolgt von unten, wasserschlauch, um das Kondensat aus der Tropf- mit Ausnahme der Sicherheitsgruppe. schale über dem Warmwasserspeicher abzuführen. •... - Seite 14 Rohre nicht mehrmals gebogen werden. Verwen- Spezifikationen der Kältemittelrohre den Sie eine Biegemaschine. • Der Anschluss der Kältemittelleitungen an das Außen- HV 6Split gerät und das Innengerät sollte nach dem Entfernen der Endkappen, die in folge dem Produktionsprozess Gasleitung (Außen- Flüssigkeitsleitung HV 6Split geliefert werden, mit Muffenverbindungen erfolgen.
-
Seite 15: Druckprüfung Und Dichtheitsprüfung
Druckprüfung und Dichtheitsprüfung HINWEIS Die maximal zulässige Länge der Kältemittelrohre be- Sowohl HV 6Split / HV 12Split als auch L Split sind trägt 30 m. Allerdings muss bei Überschreitung einer werksseitig auf Druck und Dichtheit geprüft. Die Länge von 15 m die Kältemittelmenge im System er- Rohrverbindungen zwischen den Geräten müssen... - Seite 16 L 8Split L 12Split Max. Druck, Klimatisierungssystem 0,3 MPa (3 Bar) Höchste empfohlene Vor-/Rücklauftemperatur bei Normaußentem- 55/45°C peratur Max. Temperatur in HV 6Split / HV 12Split +70°C Max. Brauchwassertemperatur +60°C Min. Temperatur ext. Betrieb der Einheit -20°C Min. Temperatur ext. Kühlung +15°C...
-
Seite 17: Installationsmöglichkeiten
Anschluss der Inneneinheit im Anschlussplan für Brauchwarmwasser dargestellt. Warmwasserspeicher sollte an ein Wassersystem mit HV 6Split / HV 12Split ist nicht mit Absperrventilen für einem vom Behälterhersteller empfohlenen Wasser- die Zentralheizung, das Brauchwassersystem oder die druck angeschlossen werden. Wenn der Druck am elektrische Zusatzheizung ausgestattet. -
Seite 18: Anschluss Der Vierrohrkühlung
Vierrohrkühlung finden Sie in Abschnitt SER- Das Gerät wird mit einem BT25-Fühler geliefert, der in VICE, Menü 5.2.4. einem Abstand von min. 1 m von HV 6Split / HV12Split am Heizungsvorlauf installiert werden soll. Bei einem SHB10 System mit einem parallel installierten Puffer sollte der BT25-Fühler jedoch im Puffer oder an einem Ort... -
Seite 19: Brauchwasserzirkulation
Die Verbindung der Außeneinheit und der Innenein- Zubehörplatine AA5 Extern Expansion Card External heit HV 6Split / HV 12Split mit einem mit Kältemittel gefüllten Rohrsystem schützt die Verbindung im Fall eines Stromausfalls vor Frost. Die Heizungsanlage wird durch ein Regelgerät, welches in der Innenein- GP11 heit verbaut ist, gesteuert. -
Seite 20: Basisschema Mit Reihenanschluss Des Pufferspeichers
-QN10 -BT15 -BT3 -BT71 -GP12 -BP4 -BT7 -BT1 -GP11 -EB101 -BT6 Basisschema mit Parallelanschlus des Pufferspeichers SHB10 -BT25 -BT12 -BT63 -GP10 -QN10 -BT15 -BT3 -GP12 -BT71 -BP4 -BT7 -BT1 -GP11 -EB101 -BT6 Abschnitt 4 | Rohranschlüsse HV 6Split HV 12Split... -
Seite 21: Basischema Heizung Unf Zweirohrkühlung Mit Reihenanschluss Des Pufferspeichers
-BT3 -GP12 -BT71 -BP4 -BT7 -BT1 -GP11 -EB101 -BT6 Basischema Heizung und Vierrohrkühlung SHB10 -GP13 -BT64 -BT25 -BT12 -BT63 -GP10 -QN10 -QN12 -BT15 -BT3 -GP12 -BT71 -BP4 -BT7 -BT1 -GP11 -EB101 -BT6 HV 6Split Abschnitt 4 | Rohranschlüsse HV 12Split... -
Seite 22: Außeneinheit L Split
Kann kein Kranwagen eingesetzt werden, lässt sic LS- plit mit einer verlängerten Sackkarre transportieren. LSplit ist auf der mit „heavy side“ gekennzeichneten Seite anzuheben. Zum Aufstellen von LSplit werden zwei Personen benötigt. Abschnitt 5 | Außeneinheit L Split HV 6Split HV 12Split... -
Seite 23: Heben Von Der Palette Zum Endgültigen Aufstellungsort
Bestimmungen und Vorschriften.) • Verwenden Sie einen Siphon bei Installationen, bei denen im Kondenswasserrohr eine Luftzirkulation auftreten kann. • Die Isolierung muss an der Unterseite der Konden- satauffangwanne dicht abschließen. HV 6Split Abschnitt 5 | Außeneinheit L Split HV 12Split... - Seite 24 Geruchsbildung im Schlauch unterbindet. • Die Installationslänge lässt sich mithilfe der Si- phongröße anpassen. HINWEIS Wird keine der empfohlenen Alternativen genutzt, muss anderweitig für eine ausreichende Kondensata- bleitung gesorgt werden. HV 6Split Abschnitt 5 | Außeneinheit L Split HV 12Split...
-
Seite 25: Abmessungen
Abmessungen L 6Split 40º 40º L 8Split 30º 30º HV 6Split Abschnitt 5 | Außeneinheit L Split HV 12Split... - Seite 26 L 12Split Abschnitt 5 | Außeneinheit L Split HV 6Split HV 12Split...
-
Seite 27: Aufstellungsort
Absorption durch die Atmosphäre, Bodeneinfluss, Reflexion von der Oberfläche, Schirmung durch Hin- dernisse. Lärm L 6Split L 8Split L 12Split Schallleistungspegel nach EN 12102 bei 7/35 °C (Nennwert)* Schallleistungspegel bei 2 m Abstand (Nennwert)*. dB(A) *Freiraum HV 6Split Abschnitt 5 | Außeneinheit L Split HV 12Split... -
Seite 28: Elektrische Anschlüsse
Normen dimensioniert sein. AA2:X4 AA2:X15 • Verwenden Sie für die Kabelführung bei HV 6Split / HV 12Split die Kabelübergänge von UB (siehe Abbildung). In UB1 und UB 2 werden die Kabel durch das gesamte Innengerät von der Rückseite nach vorne geführt. UB 3 und UB 4 verlaufen Ka- belübergänge von unten. -
Seite 29: Anschlüsse
Brücke, um die Doppeltarifsteuerung zu nutzen. ACHTUNG Bei Verwendung eines 400-V-Anschlusses beträgt die maximale Leistung der in HV 6Split / HV 12Split ver- wendeten elektrischen Zusatzheizung 9 kW. ACHTUNG Bei einer Stromversorgung mit Doppeltarif empfiehlt es sich, den Neutralleiter vom Stromkreis (Zähler) an- zuschließen. -
Seite 30: Anschluss Stromversorgung
Die automatische Steuerung für Heizung, Umwälzpumpe gang auf der Rückseite des Geräts (UB1, UB2) oder und deren Verkabelung im HV 6Split / HV 12Split ist intern über den Eingang auf der Unterseite (UB3, UB4) mit durch einen Leistungschutzschalter C10 (FA1) geschützt. - Seite 31 Wenn die Stromeinstellung zu niedrig ist, kann dies dazu führen, dass die elektrische(n) Heizung(en) abgeschaltet Schließen Sie den Temperatursensor BT6 (mitgelie- werden und die Leistung der Wärmepumpe begrenzt wird. fert) an den HV 6Split / HV 12Split auf AA3-X6:7 und AA3-X6:8 an. ACHTUNG SHK 200S/ SHK 200S-6...
-
Seite 32: Einstellungen
Die maximal verfügbare Heizungsleistung im Notbe- trieb beträgt 3 kW. ACHTUNG Die Temperatur am Thermostat muss gemäß den Sys- temanforderungen eingestellt werden. Eine zu hohe Temperatur kann zu Schäden an der Anlage führen. HV 6Split Abschnitt 7 | Inbetriebnahme und Regelung HV 12Split... -
Seite 33: Inbetriebnahme Und Regelung
50 Um Korrosionsschäden zu vermeiden, müssen die Befüllen und Entlüften des Heizsystem drei grundlegenden Eigenschaften der Wasserzu- und des HV 6Split / HV 12Split sammensetzung überprüft werden: Gelöster Sauerstoffgehalt Öffnen Sie das Entlüftungsventil am höchsten 2. elektrische Leitfähigkeit und Punkt des Heizsystems. -
Seite 34: Umwälzpumpe
Die Inbetriebnahme der Anlage sollte nur von Fachper- Pumpendrehzahl sonal, mit entsprechender Berechtigung, durchgeführt werden. Die Umwälzpumpe im HV 6Split / HV 12Split ist fre- quenzgesteuert und stellt sich über die Regelung und in Abhängigkeit vom Heiz-/Warmwasserbedarf selbst ein. Um die Wärmepumpe zu starten, muss folgendes be- achtet werden: Bevor Sie die Wärmepumpe einschalten, verge-... -
Seite 35: Navigation Im Startassistenten
Installation der Wärmepumpe. Öffnen Sie Menü 5.2 – Systemeinst. und deaktivieren Sie die Wärmepumpe. ACHTUNG Wählen Sie den Auto- oder Handbetrieb, wenn das Innengerät mit einer Wärmepumpe wiederverwendet werden soll. HV 6Split Abschnitt 7 | Inbetriebnahme und Regelung HV 12Split... -
Seite 36: Steuerung - Einführung
Uhrzeigersinn gedreht werden. Sie können mit dem Wählrad: • durch die Menüs und Optionen scrollen; • die Werte erhöhen und verringern; • Seiten in mehrseitigen Anweisungen (z.B. Hilfetext und Serviceinformationen) wechseln. Kapitel 8 | Steuerung - Einführung HV 6Split HV 12Split... -
Seite 37: Menüsystem
Optionale Ausrüstung von PV Split erforderlich. Dieses Symbol zeigt an, ob die Schwimmbadheizung aktiv ist. Optionale Ausrüstung von IPP Split ist erforderlich. Dieses Symbol zeigt an, ob die Kühlung aktiv ist. HV 6Split Kapitel 8 | Steuerung - Einführung HV 12Split... -
Seite 38: Betriebsleistung
2. Drücken Sie die OK-Taste. drücken Sie die OK-Taste. Drücken Sie die Zurück-Taste, um den ursprünglichen Der Hilfetext enthält oft mehrere Fenster, die mit Wert zu ändern und wiederherzustellen. dem Drehknopf gescrollt werden können. HV 6Split Kapitel 8 | Steuerung - Einführung HV 12Split... -
Seite 39: Steuerung
1.9.3.1 - Heizung 1.9.3.2 - Kühlung 1.9.4 - Raumfühlereinstellungen. 1.9.5 - Kühleinstellungen. 1.9.6 - Ventilatorrückstellzeit 1.9.7 - Eigene Kurve 1.9.7 .1 - Heizung 1.9.7 .2 - Kühlung 1.9.8 - Punktverschieb. Zusatzausrüstung ist erforderlich. HV 6Split Kapitel 9 | Steuerung HV 12Split... -
Seite 40: Menü 2 - Brauchwasser
Menü 3 - INFO 3 - INFO 3.1 - Serviceinfo 3.2 - Verdichterinfo 3.3 - ZH-Info 3.4 - Alarmprotokoll 3.5 - Innentemperaturprotokoll Wenn der Ausgang AA3:X7 belegt ist, wird das Zusatzgerät EP Split benötigt. Kapitel 9 | Steuerung HV 6Split HV 12Split... -
Seite 41: Menü 4 - Min. Anlage
4.9.2 - Automoduseinst. 4.9.3 - Gradminuteneinstellung 4.9.4 - Werks. Voreinst. Benutzer 4.9.5 - Schema Blockierung 4.9.6 - Zeitplan SR-Modus Zusatzausrüstung von EP Split ist erforderlich. Zusatzausrüstung ist erforderlich. Zusatzausrüstung von PV Split ist erforderlich. HV 6Split Kapitel 9 | Steuerung HV 12Split... -
Seite 42: Menü 5 - Service
5.12 - Land Zusatzausrüstung EP Split ist erforderlich. Zusatzausrüstung Modbus Split ist erforderlich. Zusatzausrüstung ist erforderlich. Zusatzausrüstung ist erforderlich. Zusatzausrüstung ist erforderlich. Zusatzausrüstung ist erforderlich. Zusatzausrüstung ist erforderlich. Zusatzausrüstung ist erforderlich. Zusatzausrüstung ist erforderlich. HV 6Split Kapitel 9 | Steuerung HV 12Split... -
Seite 43: Startassistent
Startassistent Beim erstmaligen Start des Regelgeräts von HV 6Split / HV 12Split wird der Startassistent automatisch auf- gerufen Der Startassistent kann auch manuell über das Menü 5.7 aufgerufen werden. Die individuellen Einstellungen für die Werkseinstellungen des Startas- sistenten werden nachfolgend beschrieben. -
Seite 44: 11/18 Datum Und Uhrzeit
Für weitere Informationen wählen Sie " ? ". Werkseinstellung: Ausführliche Informationen zu den Kurveneinstellun- gen finden Sie unter „Benutzereinstellungen“ . WICHTIG Eine Änderung des Schaltplans führt zu einer Fehlfunk- tion des Gerätes. Kapitel 9 | Steuerung HV 6Split HV 12Split... -
Seite 45: Benutzereinstellungen
Im Menü RAUMKLIMA nehmen Sie die Einstellun- In diesem Menü können Sie den Betriebsmodus für gen für das Klimatisierungssystem vor. HV 6Split / HV 12Split einstellen. Für weitere Informa- tionen wählen Sie " ? ". Werkeinstellungen: Auto Menü 1.1 - Temperatur In diesem Menü... -
Seite 46: Menü 1.3 - Zeitliche Steuerung
Sie die neue Einstellung durch Drücken der OK-Taste. Kurve 0 ist Ihre eigene Kurve, die in Menü 1.9.7 erstellt Dieses Menü ist für fortgeschrittene Benutzer vorge- wird. sehen. Es besitzt mehrere Untermenüs. Kapitel 9 | Steuerung HV 6Split HV 12Split... -
Seite 47: Menü 1.9.2 - Externe Justierung
Im nächsten Menü (min. Vorl.temp. Hei- zung/ Kühlung) stellen Sie die minimale Vorlauftempera- tur des Klimatisierungssystems ein. Dementsprechend berechnet HV 6Split / HV 12Split niemals eine Tempera- tur, die unter dem hier eingestellten Wert liegt. Wenn mehr als ein Klimatisierungssystem vorhanden ist, kann die Einstellung für jedes System separat vorge-... -
Seite 48: Menü 1.9.5 - Kühlung (Sofern Aktiviert)
Menü 1.9.5 - Kühlung (sofern aktiviert) Menü 1.9.8 - Punktverschieb. Sie können HV 6Split / HV 12Split nutzen, um die Küh- Hier wird eine Korrektur der Heizkurve bei der vorge- lung des Hauses in der warmen Jahreszeit zu regeln. gebenen Außentemperatur vorgenommen. -
Seite 49: Menü 2.3 - Zeitliche Steuerung
über ein rotes Ausrufezeichen angezeigt. geeignet ist. RATSCHLAG Um für alle Wochentage eine ähnliche zeitliche Steu- erung festzulegen, tragen Sie zunächst in der Zeile „Alle“ die entsprechenden Werte ein und ändern an- schließend die gewünschten Tage. HV 6Split Kapitel 9 | Steuerung HV 12Split... -
Seite 50: Menü 2.9.1 - Periodische Erhöhung
Änderungen vorgenommen werden. Die Informationen werden auf mehreren Seiten an- gezeigt. Drehen Sie das Wählrad, um zwischen den Seiten hin- und herzublättern. Für weitere Informationen wählen Sie " ? ". Kapitel 9 | Steuerung HV 6Split HV 12Split... -
Seite 51: Menü 3.5 - Innentemperaturprotokoll
Um die Fehlersuche zu vereinfachen, wird hier der Be- In diesem Menü können Sie die Internetverbindung triebszustand der Wärmepumpe zum Zeitpunkt der von HV 6Split / HV 12Split konfigurieren. Für weitere Informationen wählen Sie " ? ". Alarmauslösung gespeichert. Es werden Informationen zu den letzten 10 Alarmen angezeigt. -
Seite 52: Menü 4.9.1 - Vorrangschaltung
In diesem Menü können Sie die erweiterten Betriebs- welche Funktionen zulässig sein sollen. Eine Deaktivierung funktionen des Regelgeräts für HV 6Split / HV 12Split von „ Verdichter“ ist im manuellen Modus nicht möglich. konfigurieren. Für weitere Informationen wählen Sie " ? ". -
Seite 53: Werkseinstellung
Komforts und der Wirtschaftlichkeit WARNUNG führen. Ein höherer Wert für „Start Verdichter“ bewirkt häufi- gere Verdichterstarts, was zu einem höheren Verdich- terverschleiß führt. Ein zu geringer Wert kann eine un- gleichmäßige Raumtemperatur verursachen. HV 6Split Kapitel 9 | Steuerung HV 12Split... -
Seite 54: Einstellungen Kühlbetrieb
Untermenüs für die Wartung Einstellungen Kühlbetrieb Öffnen Sie das Hauptmenü und halten Sie die Zurück-Tas- In den Werkseinstellungen des HV 6Split / HV 12Split te 7 s lang gedrückt, um das Servicemenü aufzurufen. Regelgeräts ist die Kühlung deaktiviert und muss in Menü... -
Seite 55: Menü 5.1.4 - Alarmmaßnahmen
Hier legen Sie die fünf wählbaren Ventilatorgeschwin- digkeiten fest. WARNUNG Ein falsch eingestellter Luftvolumenstrom kann das Gebäude auf Dauer beschädigen und eventuell auf- grund der Aktivierung der elektrischen Zusatzheizung den Energieverbrauch erhöhen. HV 6Split Kapitel 9 | Steuerung HV 12Split... - Seite 56 Max. Grad: Einstellbereich (binäre Einstufung deaktiviert): 0 – 3 Einstellbereich (binäre Einstufung aktiviert): 0 – 7 Werkseinstellung max. Grad: 3 Binäre Einstufung Einstellbereich: aktiviert / deaktiviert Werkseitige Voreinstellung der binären Einstufung: deaktiviert Kapitel 9 | Steuerung HV 6Split HV 12Split...
-
Seite 57: Menü 5.2.3 - Anschluss
(EB101 = Nebeng. 1, CL11 = Becken 1, etc.). Installierte Slaves suchen Wählen Sie „Installierte Slaves suchen“ aus und drü- Aufladen des Warmwassers cken Sie OK, um mit der Master-Wärmepumpe ver- bundene Slave-Wärmepumpen automatisch zu finden. HV 6Split Kapitel 9 | Steuerung HV 12Split... -
Seite 58: Menü 5.3.3 - Zusätzl. Klimatisierungsystem
– Zubehör aktivieren. behör aktivieren. Eine ausführliche Beschreibung der Programmierung Eine ausführliche Beschreibung der Programmierung von von Zubehör finden Sie im Handbuch zum jeweiligen Zu- Zubehör finden Sie im Handbuch zum jeweiligen Zubehör. behör. Kapitel 9 | Steuerung HV 6Split HV 12Split... - Seite 59 Eine ausführliche Beschreibung der Programmierung von Dieses Menü dient dem Test der einzelnen Kompo- Zubehör finden Sie im Handbuch zum jeweiligen Zubehör. nenten von HV 6Split / HV 12Split. Menü 5.3.21 - VS - Messer/WM - Zähler Menü 5.7 - Startassistent WICHTIG Beim erstmaligen Start des Regelgeräts von HV 6Split...
-
Seite 60: Menü 5.11 - Slave-Einstellungen
Diese Option wird nach 24 h, einem Neustart des Dis- s vor bzw. nach dem Verdichter in der Wärmepumpe. plays oder einem Software-Update gesperrt. Drehzahl beim Betrieb Heizung, Brauchwasser, Pool, Kühlung Einstellbereich: auto / periodisch Werkeinstellungen: auto Kapitel 9 | Steuerung HV 6Split HV 12Split... -
Seite 61: Wartung
(ºC) (kOm) (VDC) Eventuelle Wartungsarbeiten dürfen nur von Personen 351,0 3,256 mit entsprechender Kompetenz ausgeführt werden. Bei 251,6 3,240 einem Komponentenwechsel an HV 6Split / HV 12Split dürfen nur Original-Ersatzteile verwendet werden. 182,5 3,218 133,8 3,189 Notbetrieb 99,22 3,150 74,32... - Seite 62 Wenn das Update vorzeitig unterbrochen wird (z.B. durch einen Stromausfall usw.), können Sie die vor- herige Softwareversion wiederherstellen, indem Sie während des Startvorgangs die OK-Taste gedrückt halten, bis das grüne Licht aufl euchtet (dies dauert ca. 10 Sekunden). Kapitel 10 | Wartung HV 6Split HV 12Split...
-
Seite 63: Menü 7.3 - Einstellungen Verwalten
3. Die aktuellen Werte des Regelgeräts werden in einer Datei auf dem USB-Stick abgelegt. Die Speicherung erfolgt im vorgegebenen Intervall, bis „Aktiviert“ deaktiviert wird. WICHTIG Deaktivieren Sie „Aktiviert“ , bevor Sie den USB-Stick trennen. HV 6Split Kapitel 10 | Wartung HV 12Split... -
Seite 64: Entleerung Des Heizsystems
Schließen Sie den Schlauch an das externe Ab- lassventil des Systems an. 2. Öffnen Sie dann das Ablassventil, um das Heiz- system zu entleeren. 3. Öffnen Sie das Sicherheitsventil zur Entsorgung- das resultierende Vakuum. XL10 Kapitel 10 | Wartung HV 6Split HV 12Split... -
Seite 65: Eingeschränkter Wärmekomfort
Sie im Menü 4.9.2 einen WARNUNG höheren Wert für "Heizung ausschalten". Die Auswahl von "Hilfemodus" behebt nicht das Prob- lem, das den Alarm verursacht hat. Daher leuchtet die Statusleuchte weiterhin rot. HV 6Split Kapitel 11 | Störungen des Wärmekomforts HV 12Split... -
Seite 66: Nur Zusatzerhitzer
Luft in dem Heizsystem WARNUNG Bei der Inbetriebnahme ohne Luft/Wasser-Wärme- – Entlüften Sie das Heizsystem. pumpe von Novelan kann ein Kommunikationsfehler – Öffnen Sie die Ventile (wenden Sie sich an den auf dem Display erscheinen. Installateur, um sie zu finden). -
Seite 67: Zubehör
Länge 6 Meter Kommunikationsmodul RBE Weiteres Zubehör ist unter Mit dem RBE Kommunikationsmodul kann die Steu- https: //www.novelan.com erung und Überwachung der Wärmepumpe auch von einer anderen Stelle im Gebäude erfolgen. erhältlich HV 6Split Kapitel 12 | Zubehör HV 12Split... -
Seite 68: Anschluss Des Kws-Zubehörs
Fehlerschutzschalter heraus. 6. Verbinden Sie ein externes Heizkabel (EB14) mit AA23-X1, Anschlussklemmen: 4 (PE), 5 (N), 6 (L). Wyłącznik Fehlerschutzschalter RCD HV 6Split / HV 12Split SHB10 różnicowoprądowy RCD Herauszudrückende Platten 2. Montieren Sie den Fehlerschutzschalter RCD. AA2-X1... -
Seite 69: Anschluss Einer Zusätzlichen Pumpe Gp10
ßen. • PE-Leitung an die Klemme AA2-X4:9 anschlie- ßen. Stellen Sie alle Anschlüsse wie in der folgenden Ab- bildung gezeigt her. 8 9 10 11 12 13 AA2-X4 HV 6Split / SHB 10 HV 12Split Externt Zewnętrzne External AA2-X4 GP10 Hydraulikschema mit parallel geschalte- tem Pufferspeicher und zusätzlicher Um-... -
Seite 70: Technische Daten
13 Technische Daten Abmessungen und Rohranschlüsse XL11 XL10 XL13 XL14 Rohrverbindungen Anschluss, Heizmedium, Versorgung Ø22 mm für HV 6Split und HV 12Split Anschluss, Heizmedium, Rücklauf Ø22 mm Anschluss, Warmwasser Vorlauf Ø22 mm XL10 Anschluss, Ablassventil Ø22 mm XL11 Anschluss, Sicherheitsgruppe Ø22 mm, Manometer... -
Seite 71: Technische Daten
4,5 (230V) / 9 (400V) Nennspannung 230V 1N AC 50Hz / 400V 3N AC 50Hz Energieeffizienzklasse (gemäß ErP . bei 55 °C Vorlauftemp.) gilt für Paket L 6Split + HV 6Split, L 12Split + HV 12Split Außeneinheit Einheit L 6Split L 8Split... - Seite 72 Max. Betriebsstrom und empfohlene Sicherungsgröße HV 6Split HV 12Split HV 12Split Einheit + L 6Split für Anschluss 3 x 400 V + L 8Split + L 8Split Max. Betriebsstrom, Verdichter Max. Betriebsstrom Wärmepumpe einschl. 3-kW-Elek- troheizpatrone, Verdichter aktiv und Schütz K1 ange-...
-
Seite 73: Hydraulikwiderstandstabellen
Hydraulikwiderstandstabellen HV 6Split Opory hydrauliczne dla SHB 10-6 Hydraulikwiderstand für HV 6Split Przepływ [m3/h] Durchfluss [m HV 12Split Opory hydrauliczne dla SHB 10-12 Hydraulikwiderstand für HV 12Split Przepływ [m3/h] Durchfluss [m HV 6Split Kapitel 13 | Technische Daten HV 12Split... -
Seite 74: Elektrisches Blockschaltbild
Elektrisches Blockschaltbild Kapitel 13 | Technische Daten HV 6Split HV 12Split... - Seite 75 HV 6Split Kapitel 13 | Technische Daten HV 12Split...
- Seite 76 Kapitel 13 | Technische Daten HV 6Split HV 12Split...
- Seite 77 HV 6Split Kapitel 13 | Technische Daten HV 12Split...
- Seite 78 Kapitel 13 | Technische Daten HV 6Split HV 12Split...
- Seite 79 HV 6Split Kapitel 13 | Technische Daten HV 12Split...
- Seite 80 Kapitel 13 | Technische Daten HV 6Split HV 12Split...
- Seite 81 HV 6Split Kapitel 13 | Technische Daten HV 12Split...
-
Seite 82: Konformitätserklärung
Konformitätserklärung EG-Konformitätserklärung Der Unterzeichnete bestätigt, dass das (die) nachfolgend bezeichnete(n) Gerät(e) in der von uns in Verkehr gebrachten Ausführung die Anforderungen der harmonisierten EG-Richtlinien, EG-Sicherheitsstandards und produktspezifischen EG-Standards erfüllt (erfüllen). Bei einer nicht mit uns abgestimmten Änderung des(der) Geräte(s) verliert diese Erklärung ihre Gültigkeit. - Seite 84 Novelan – eine Marke der ait-deutschland GmbH Industriestraße 3 · 95359 Kasendorf info@novelan.com W www.novelan.com Technische Änderungen vorbehalten.
